IME 84
*** ACHTUNG BAUSTELLE ! *** Stand: 25. März 2024
An dieser Stelle berichten wir über die Bestandsaufnahme und Reparatur unserer vier IME 84 Tischrechner. Die Seite wird kontinuierlich mit neuen Inhalten ergänzt.
Platinen der IME 84

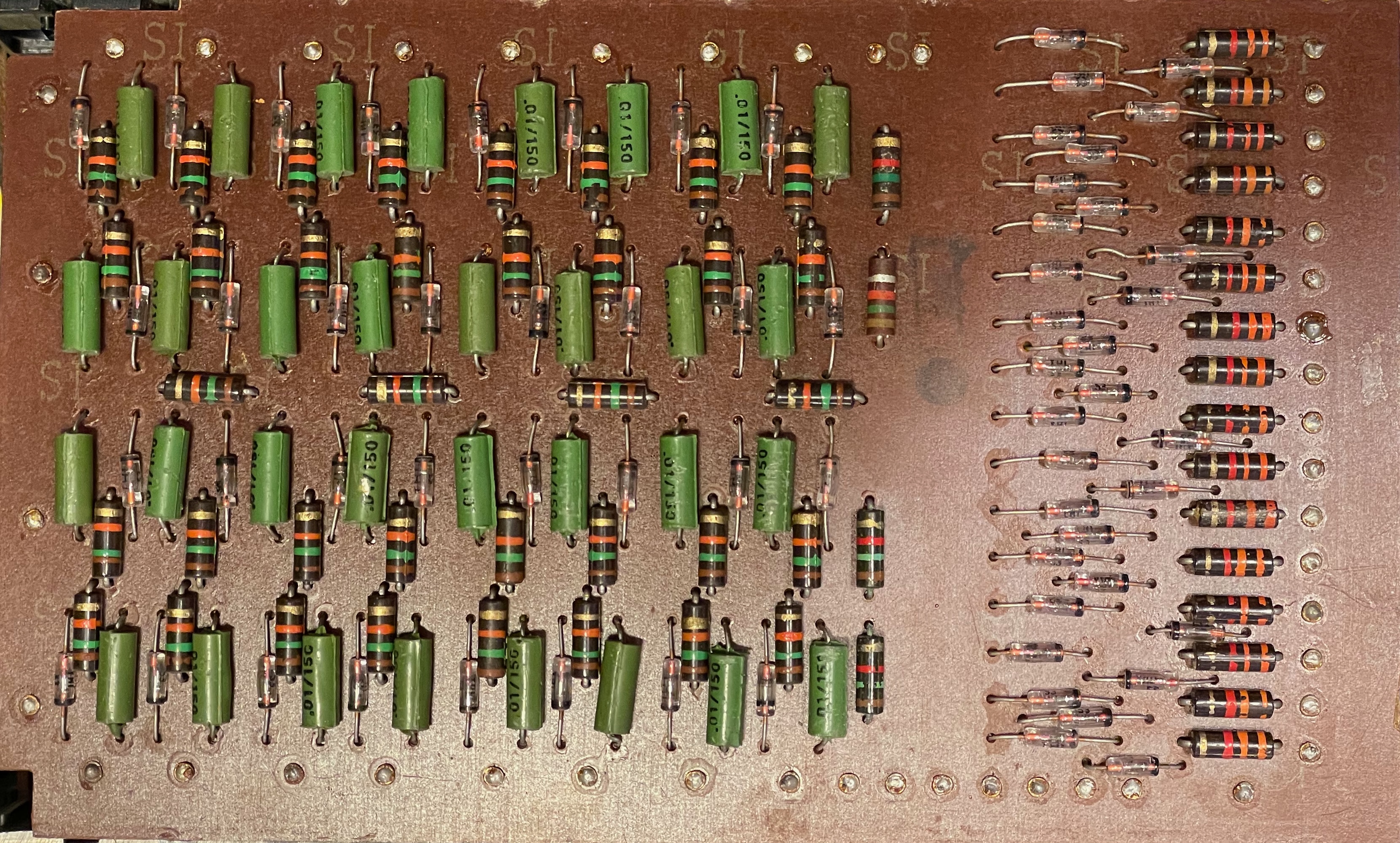

Die IME 84 hat 33 Platinen, die den eigentlichen Rechner bilden. Platine 1 steckt nicht in einem Busstecker. Platine 12 (der Kernspeicher) ist nicht gesteckt und Platine 33 hat nur halbe Länge. Die 34ste Position im Modulhalterbleibt leer.

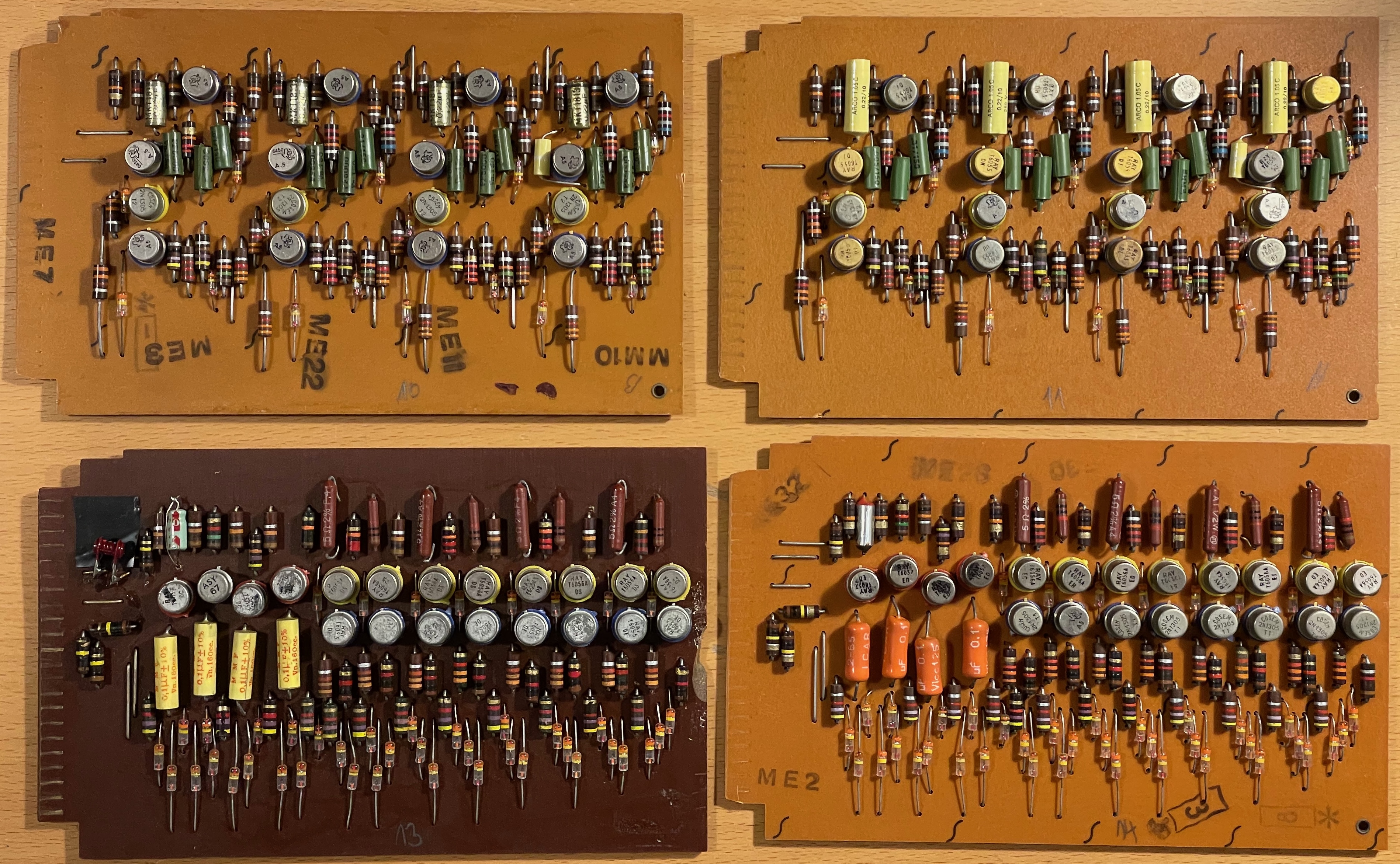

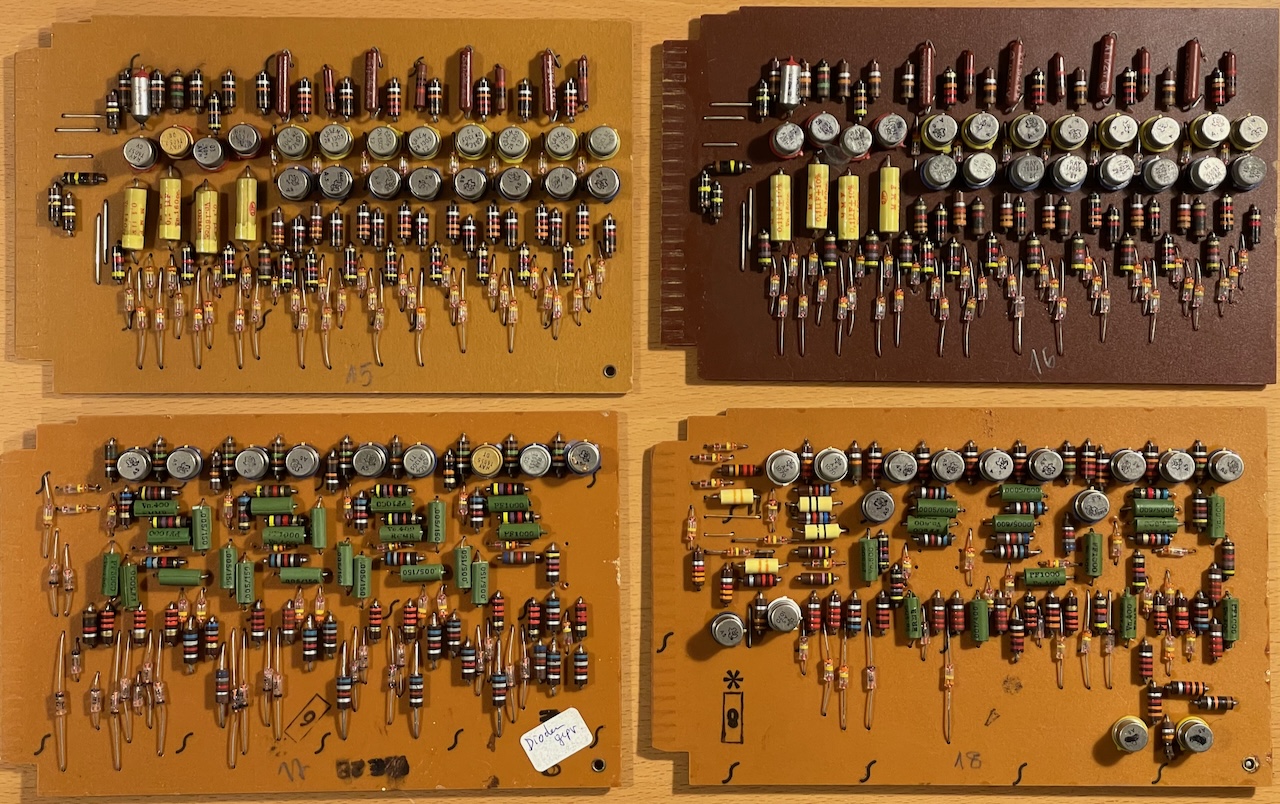

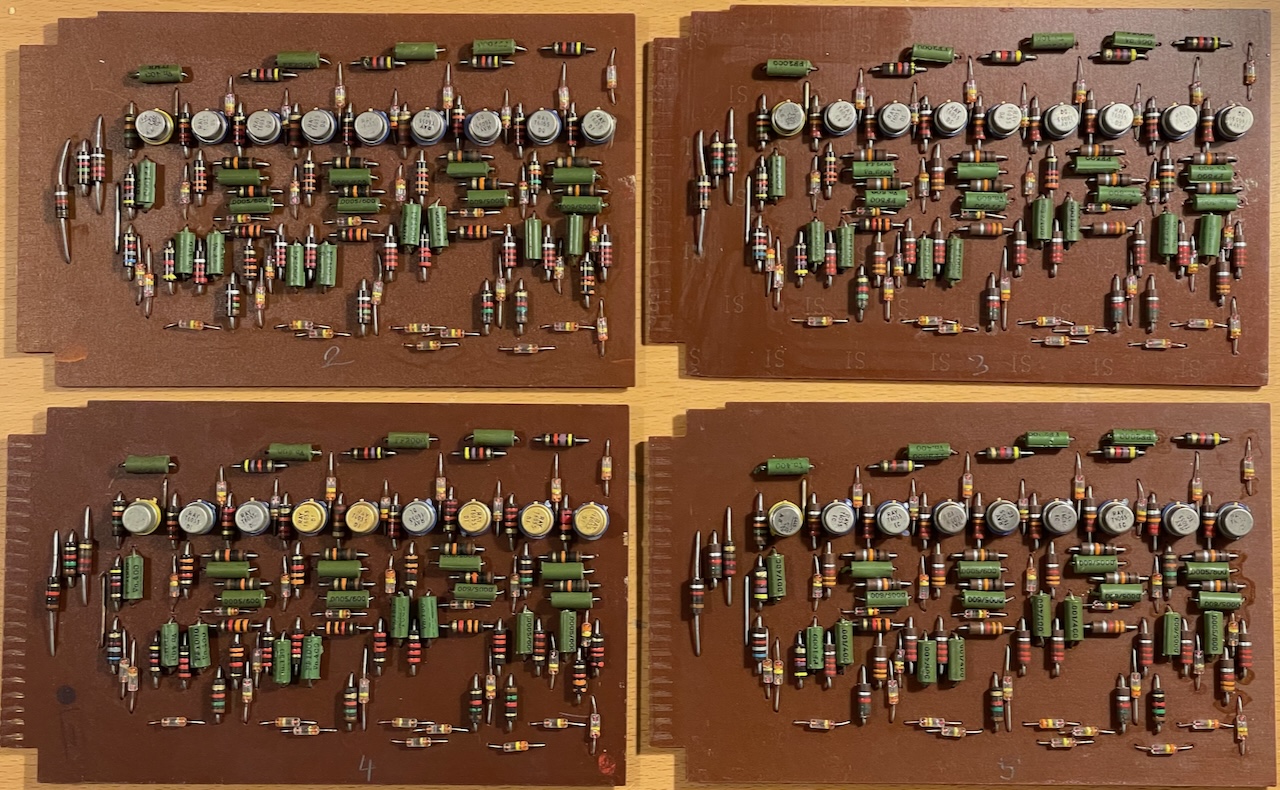

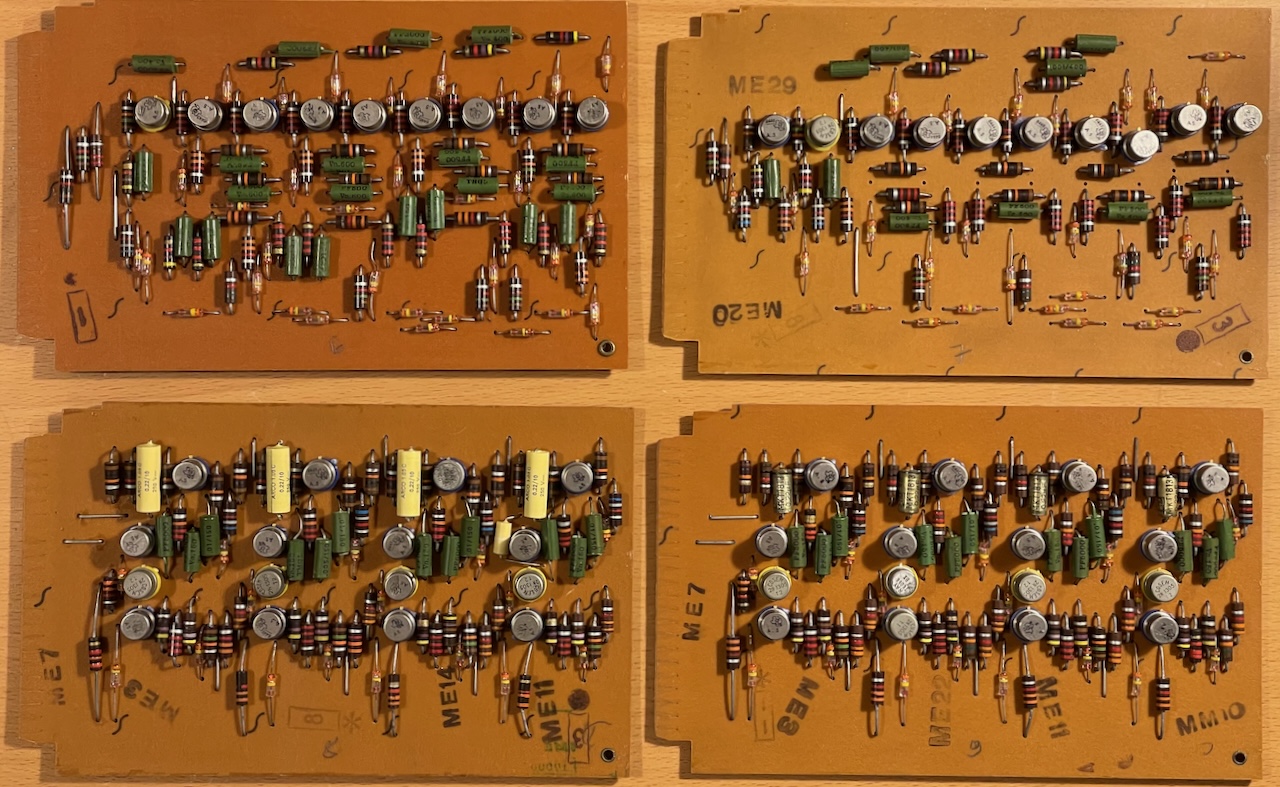

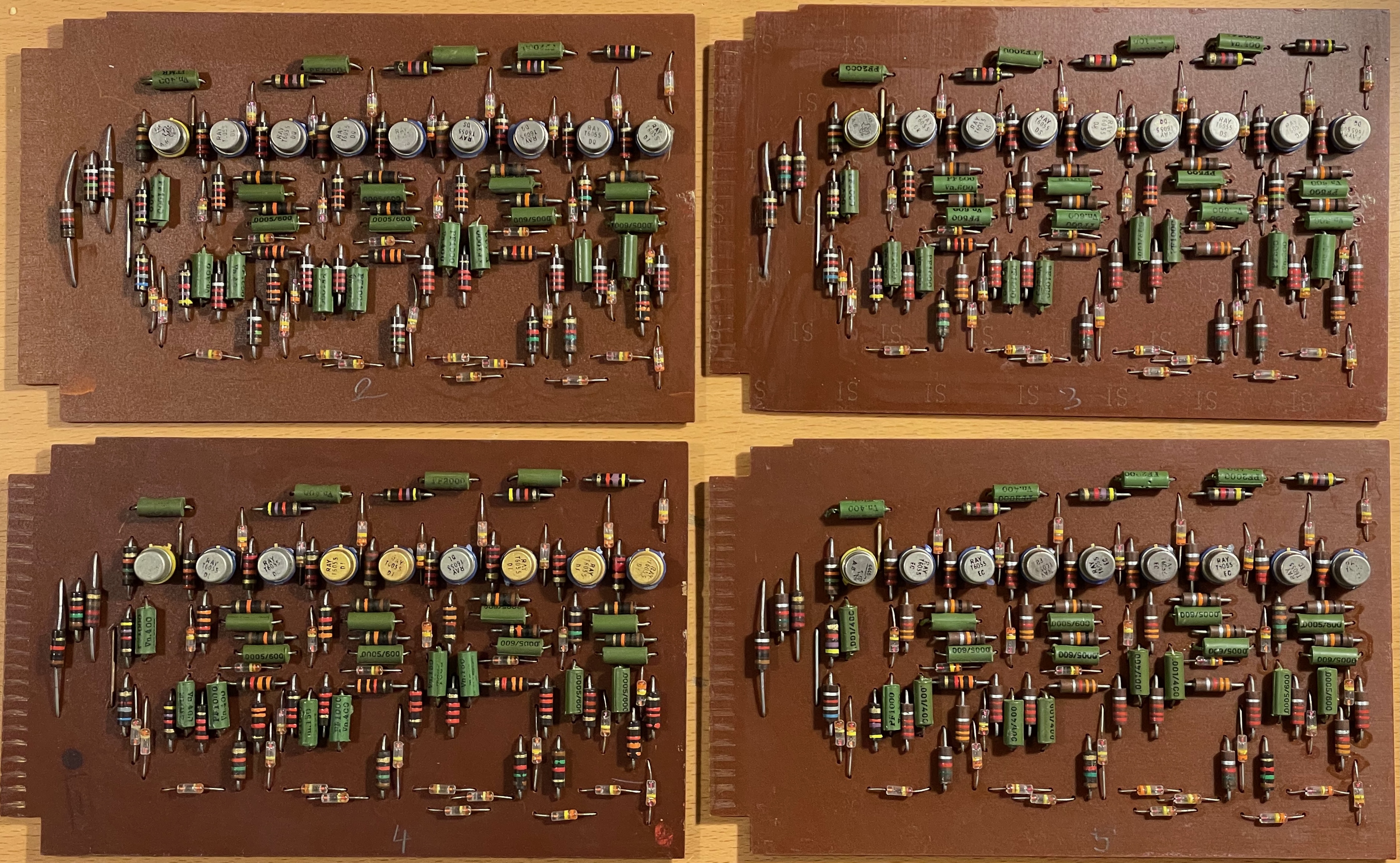

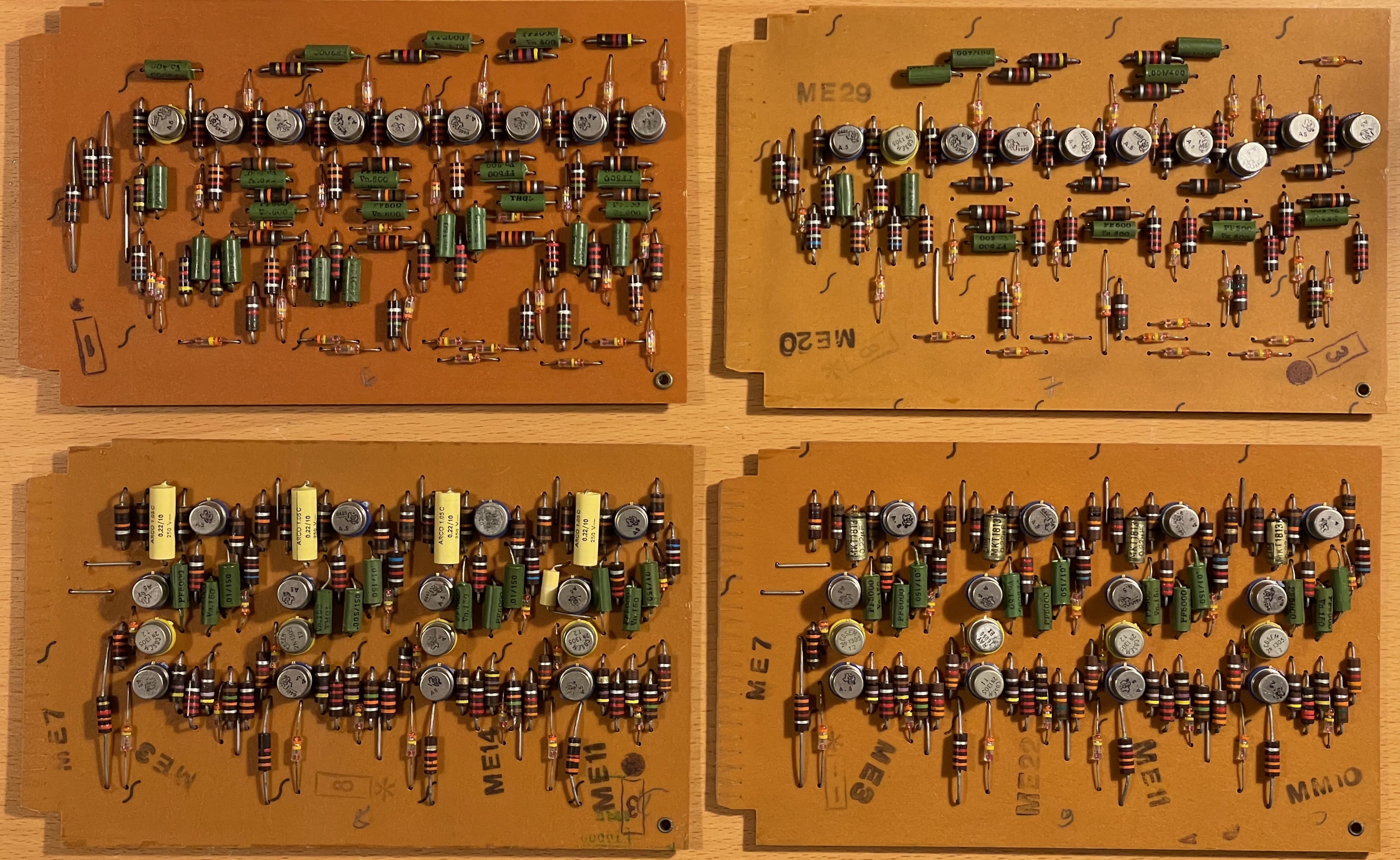

IME 84 Platinen 1 bis 18
Zum Vergrößern bitte auf das Bild klicken !

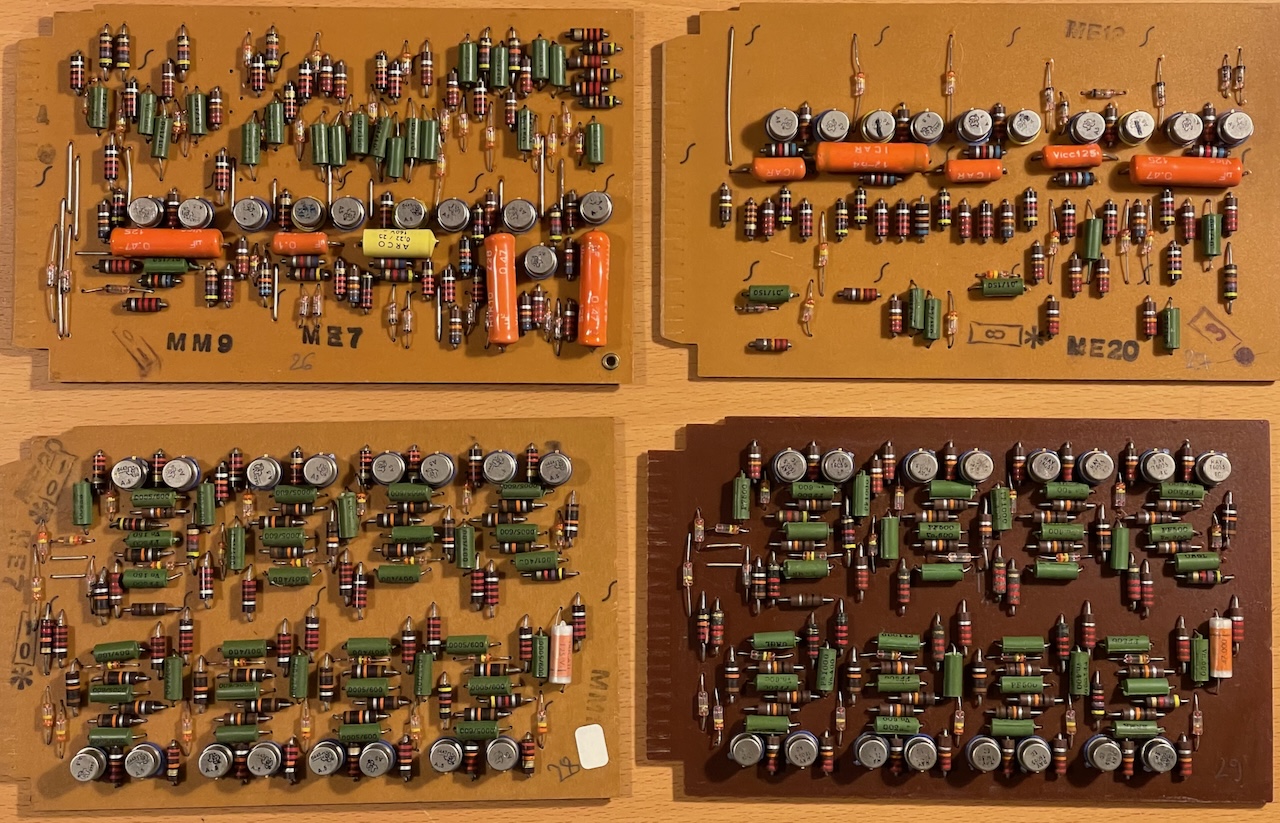

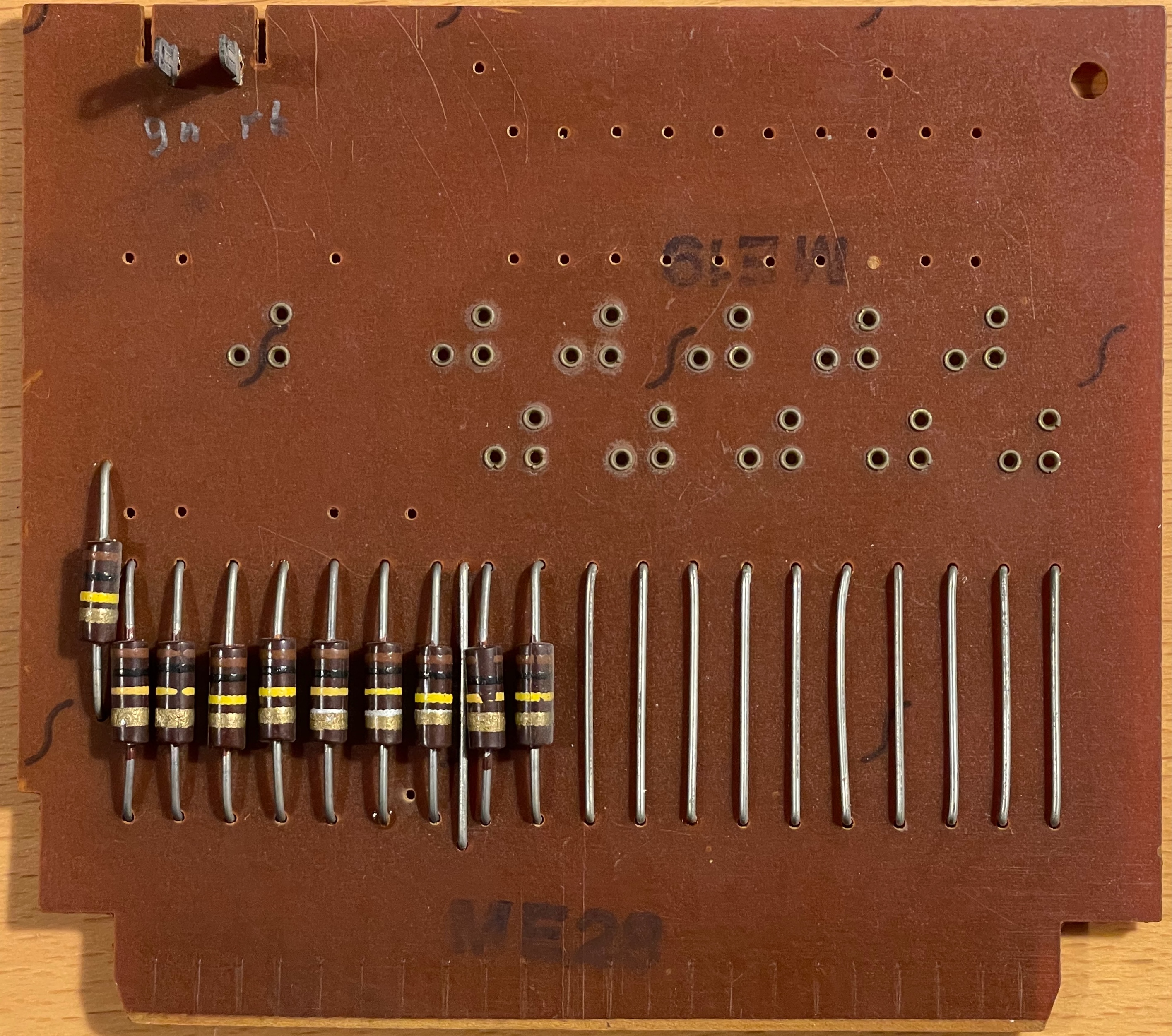

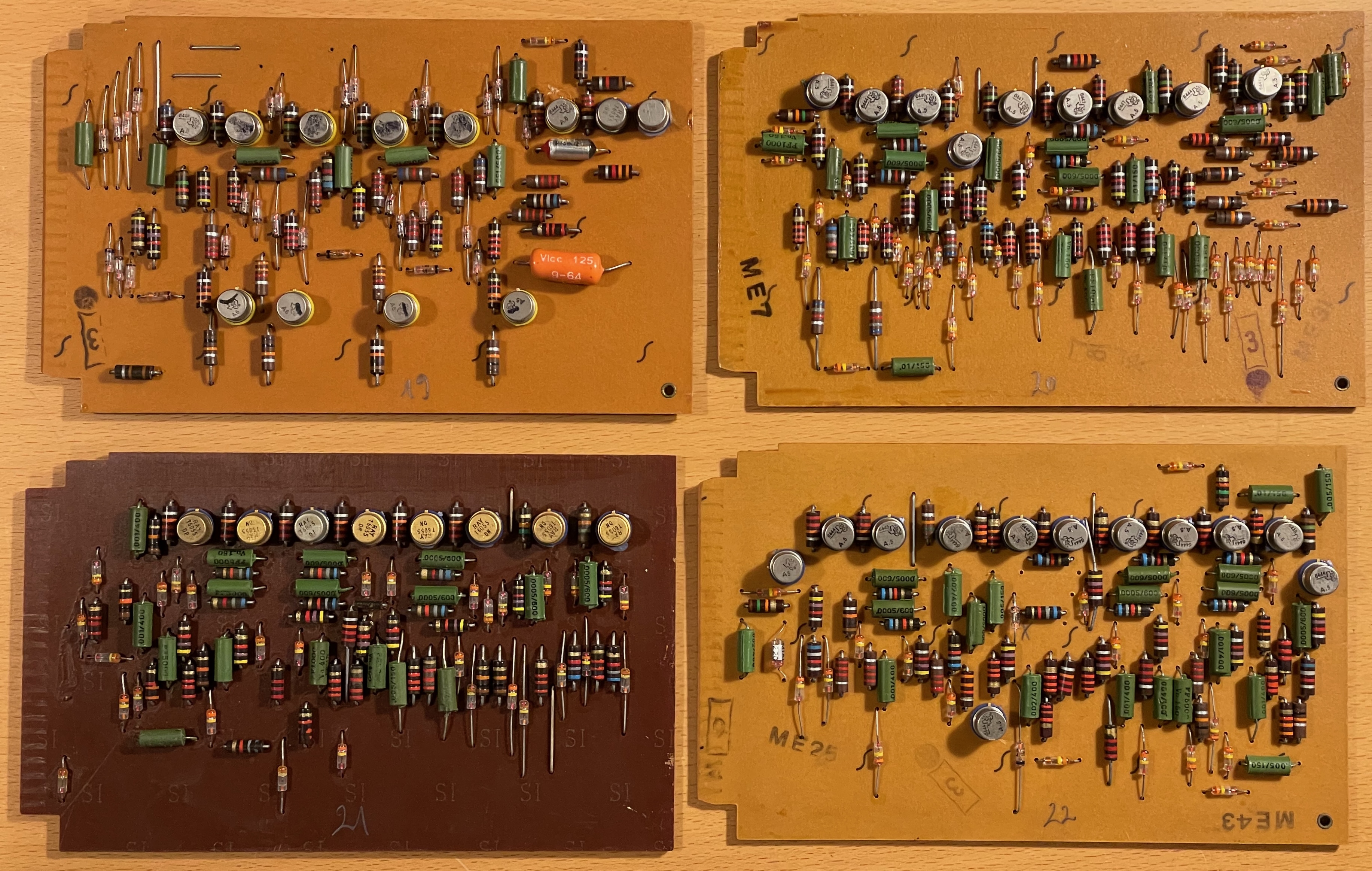

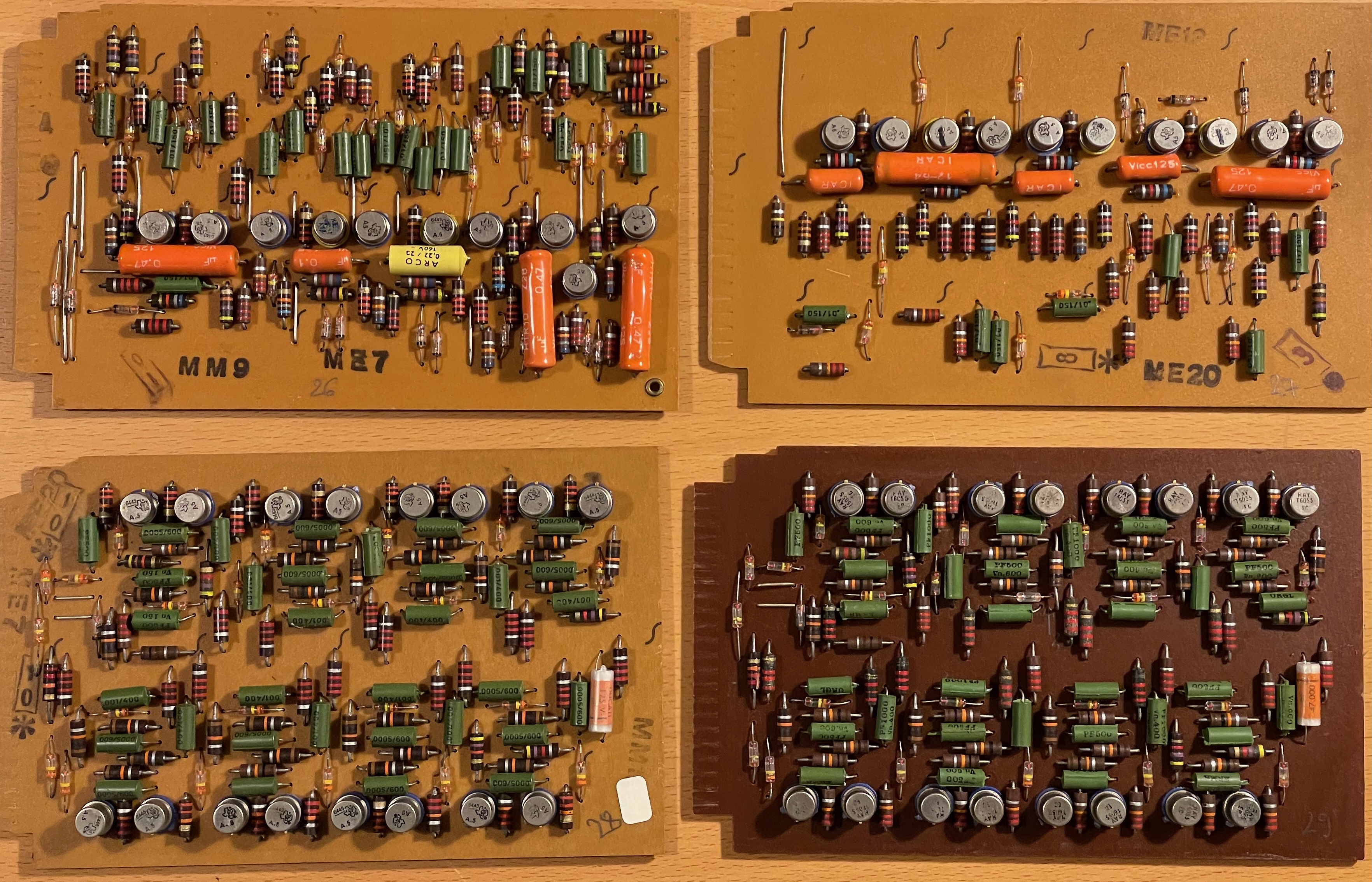

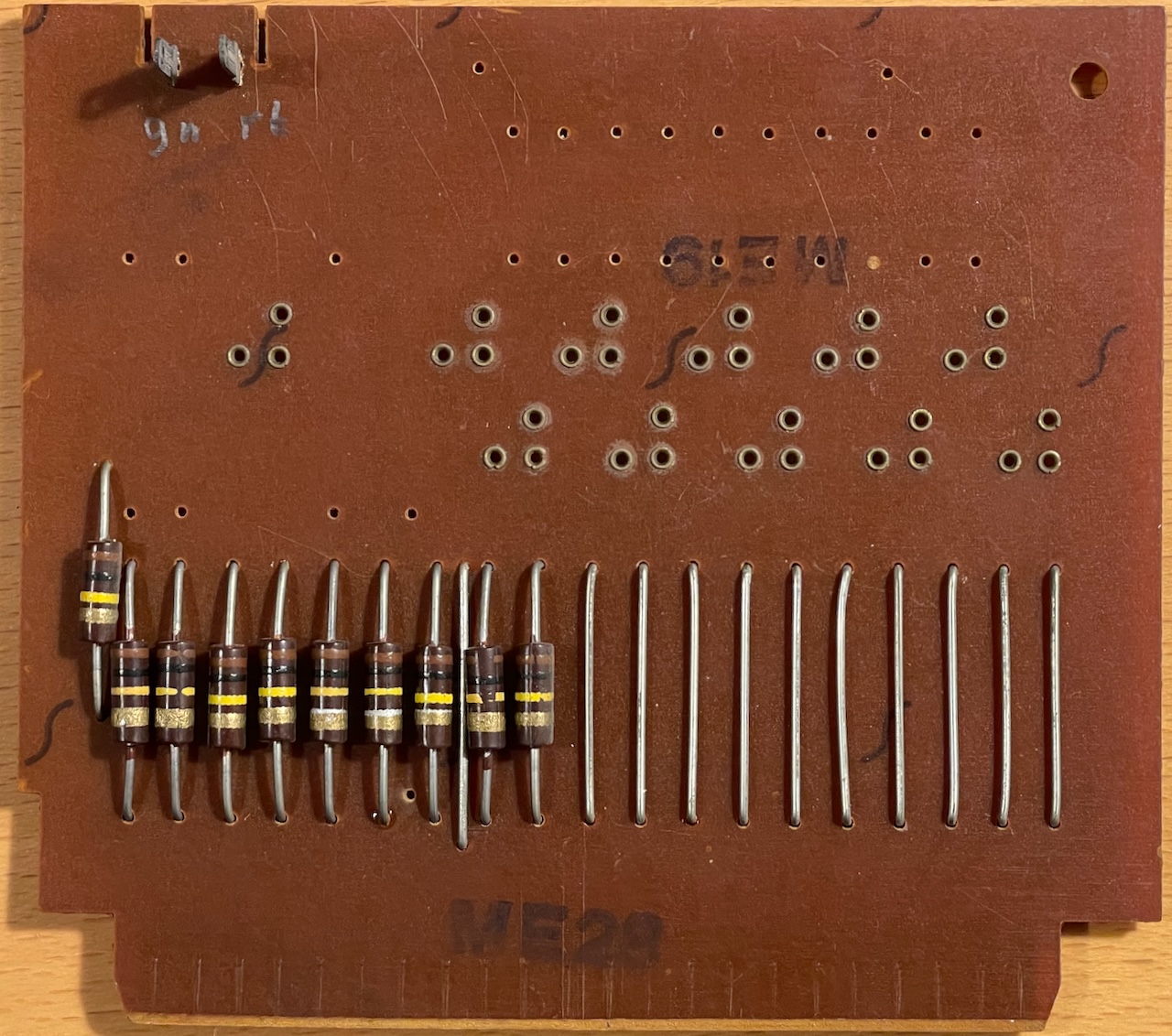

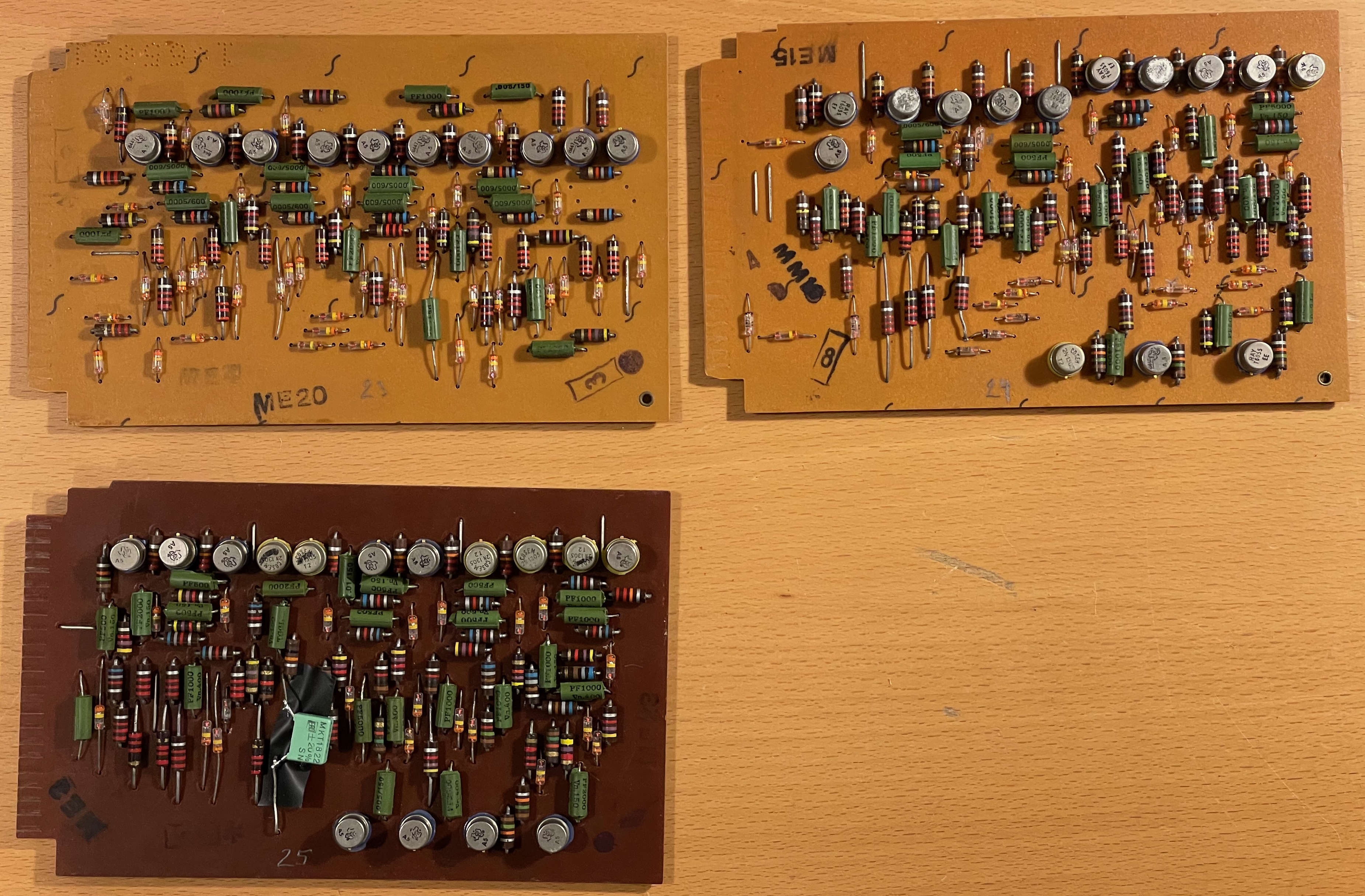

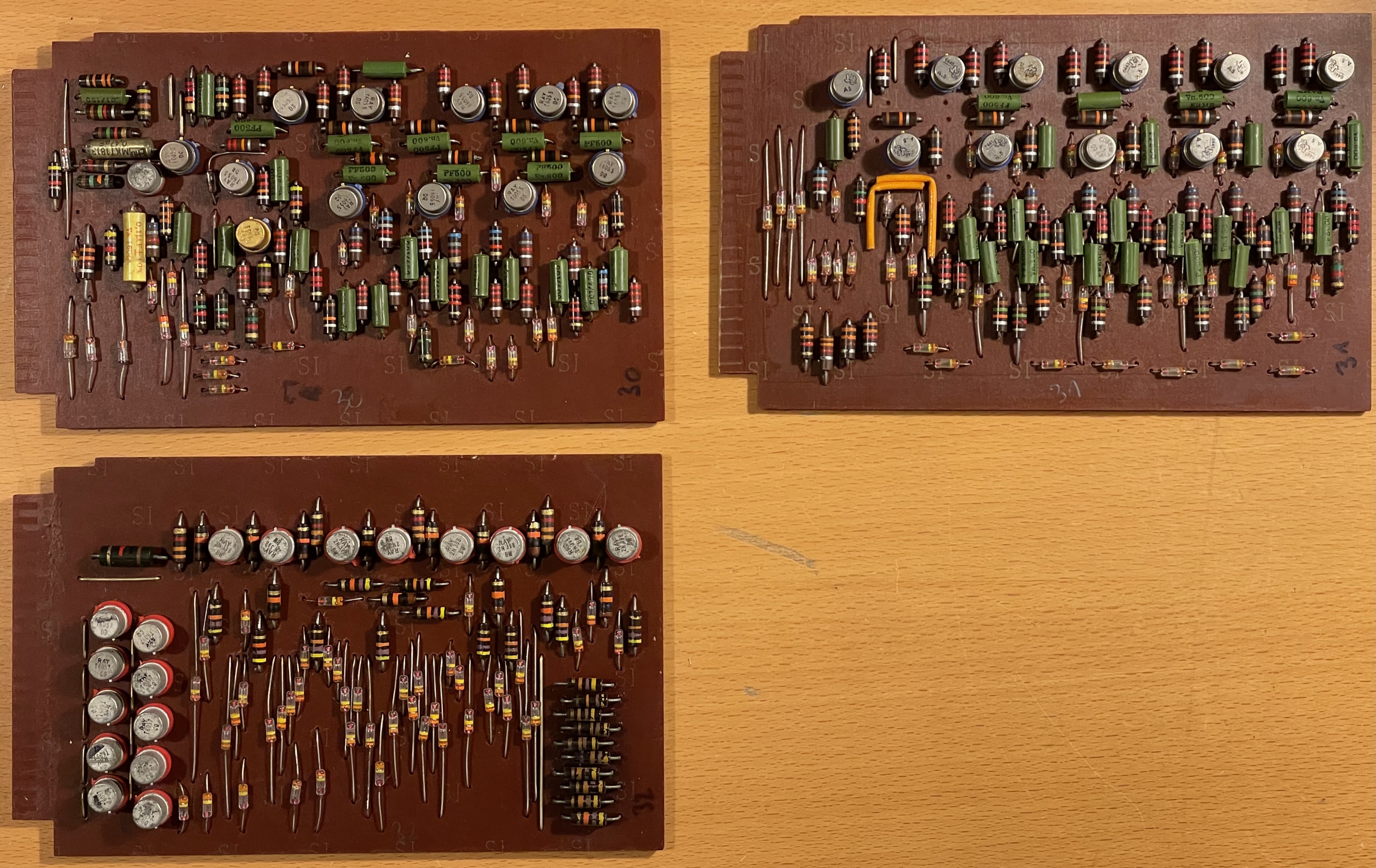

IME 84 Platinen 19 bis 33
Zum Vergrößern bitte auf das Bild klicken !
Platinen der IME 84m

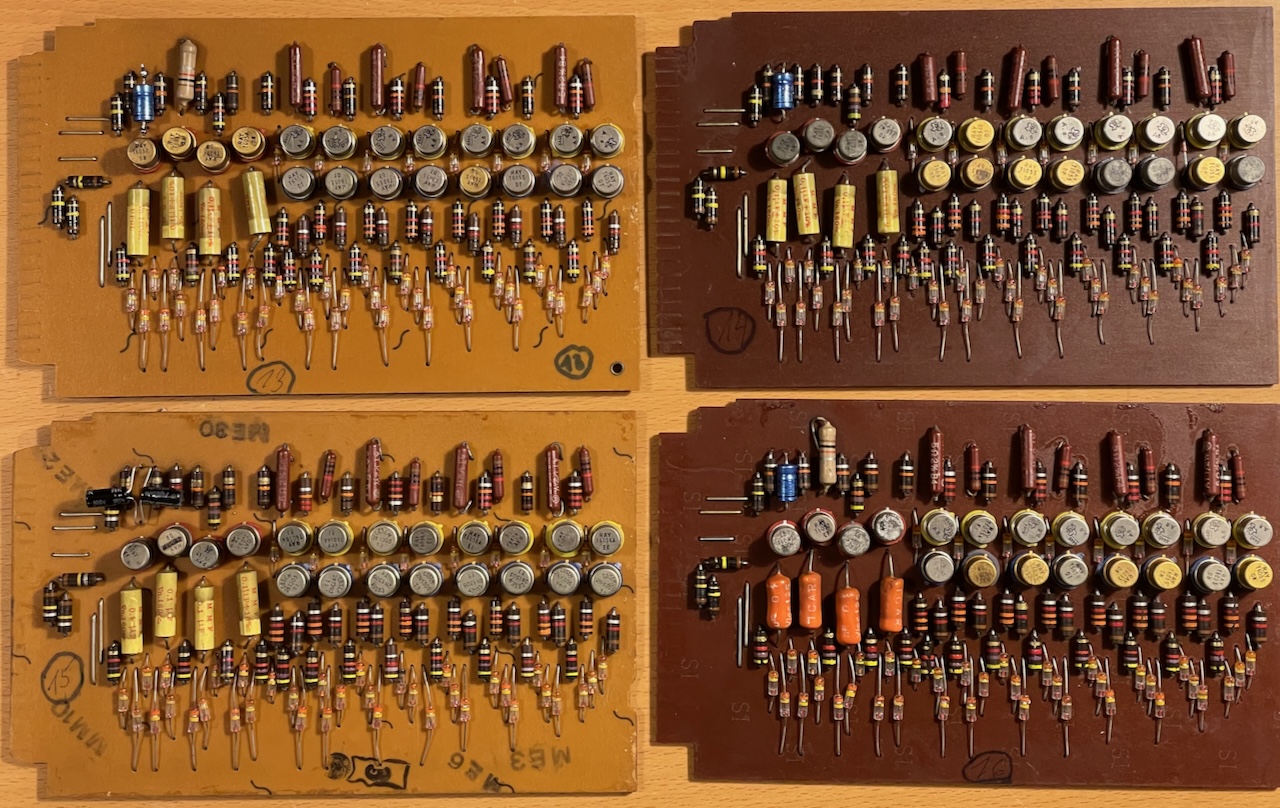

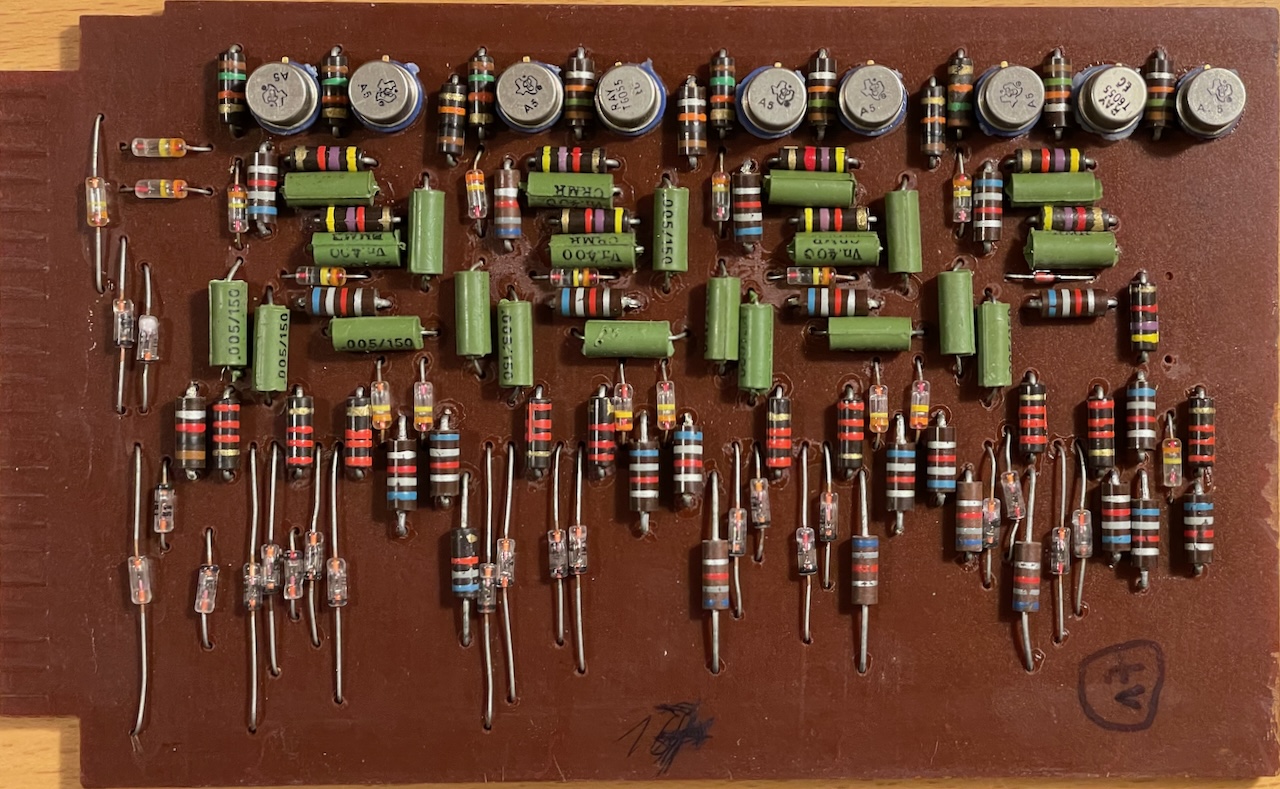

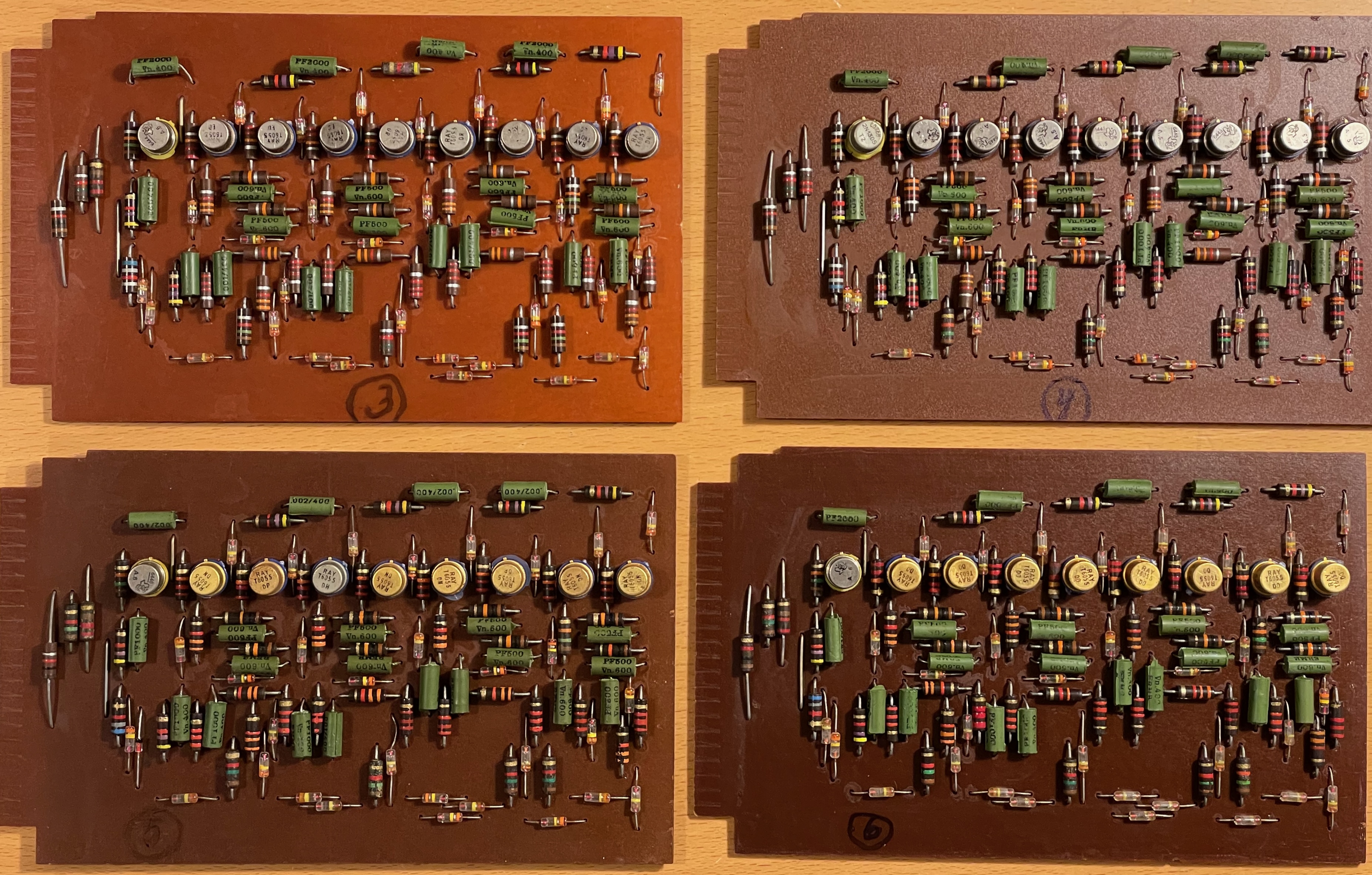

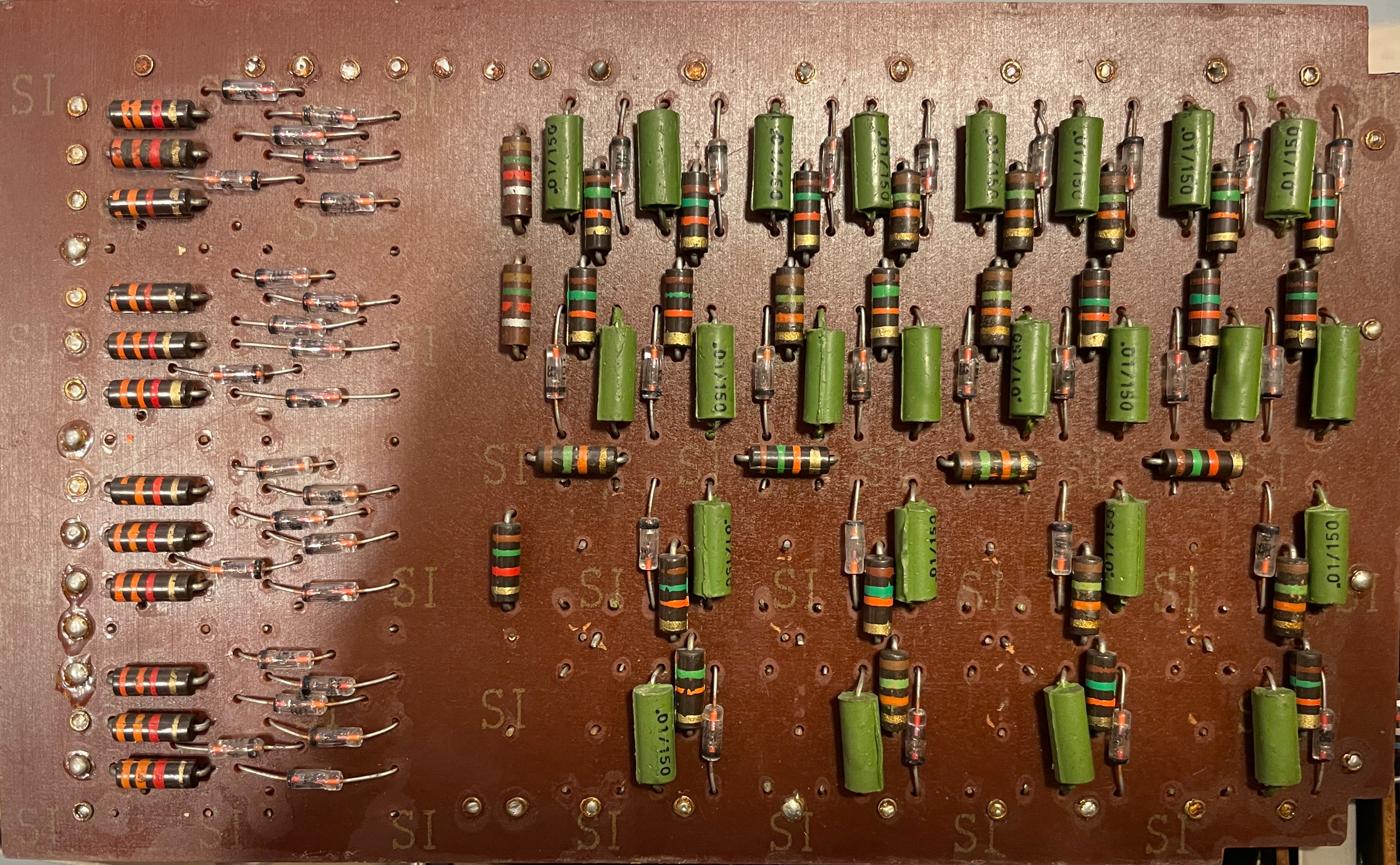

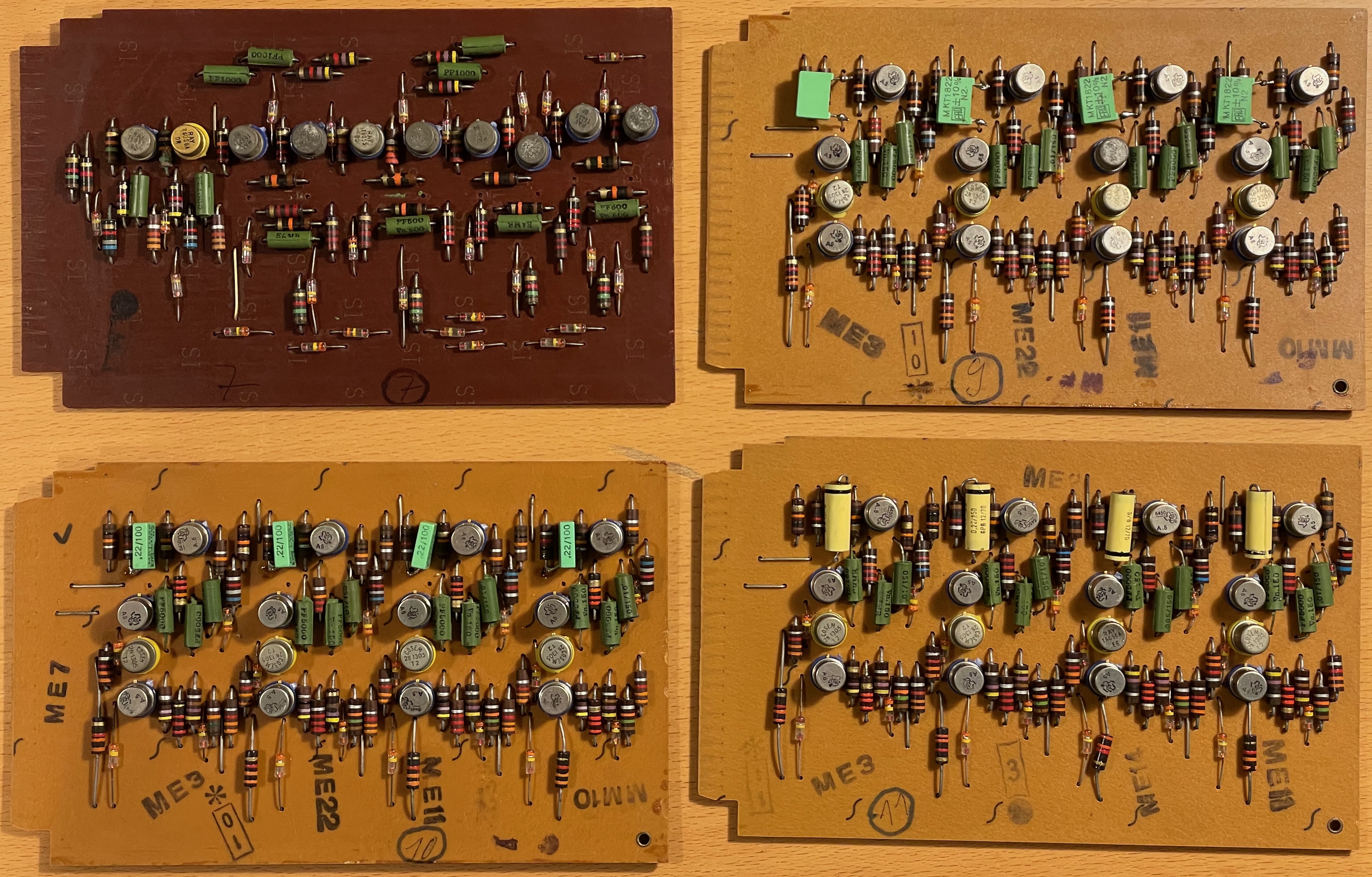

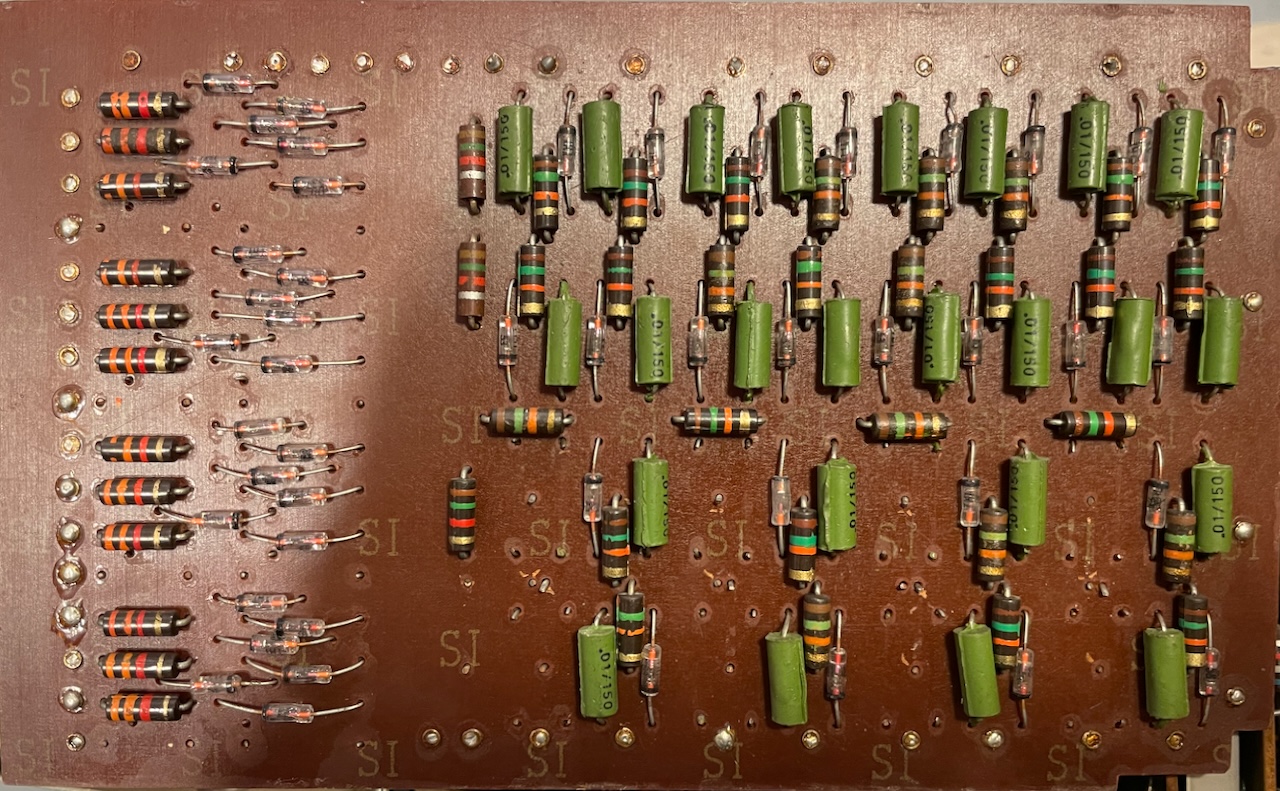

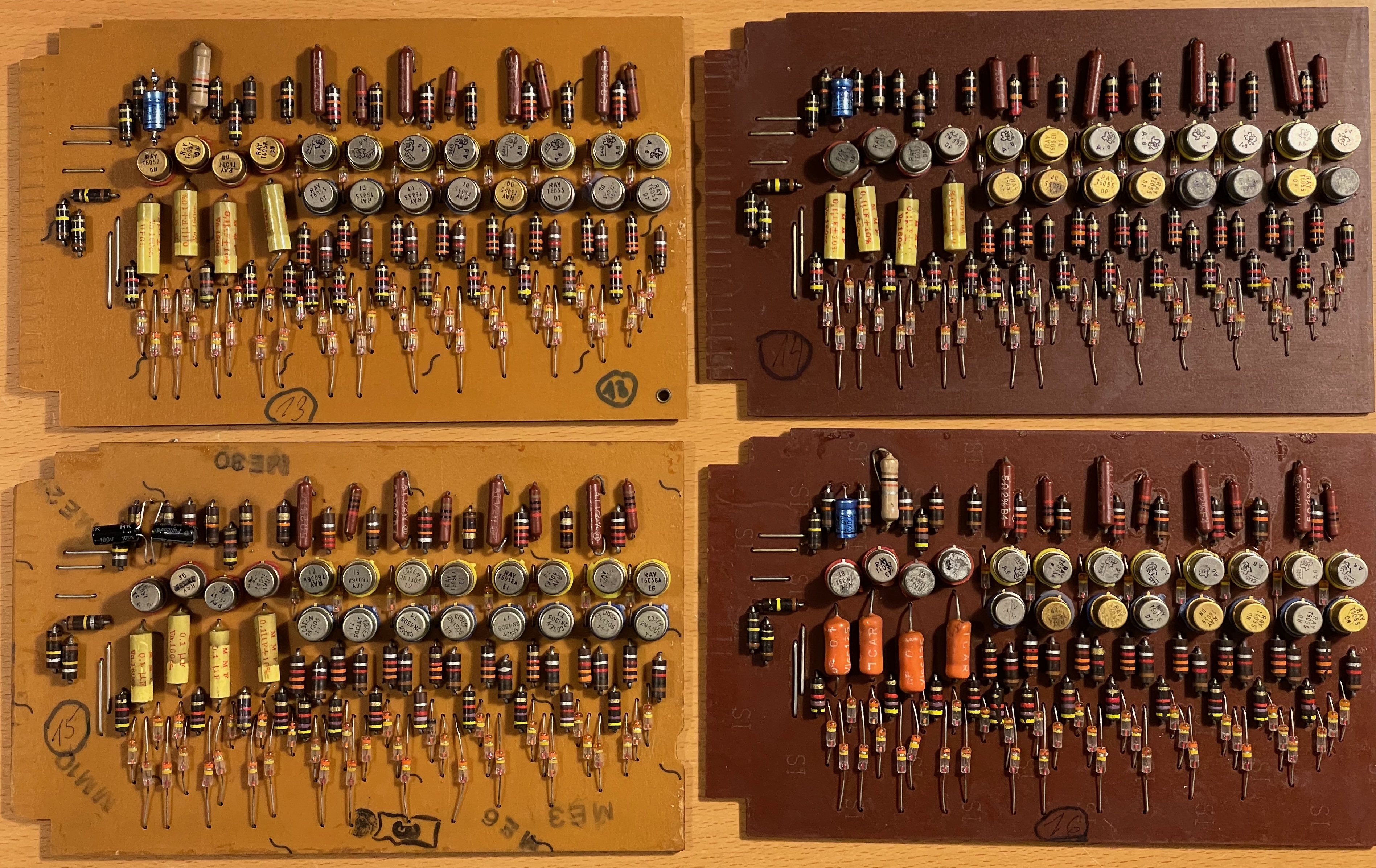

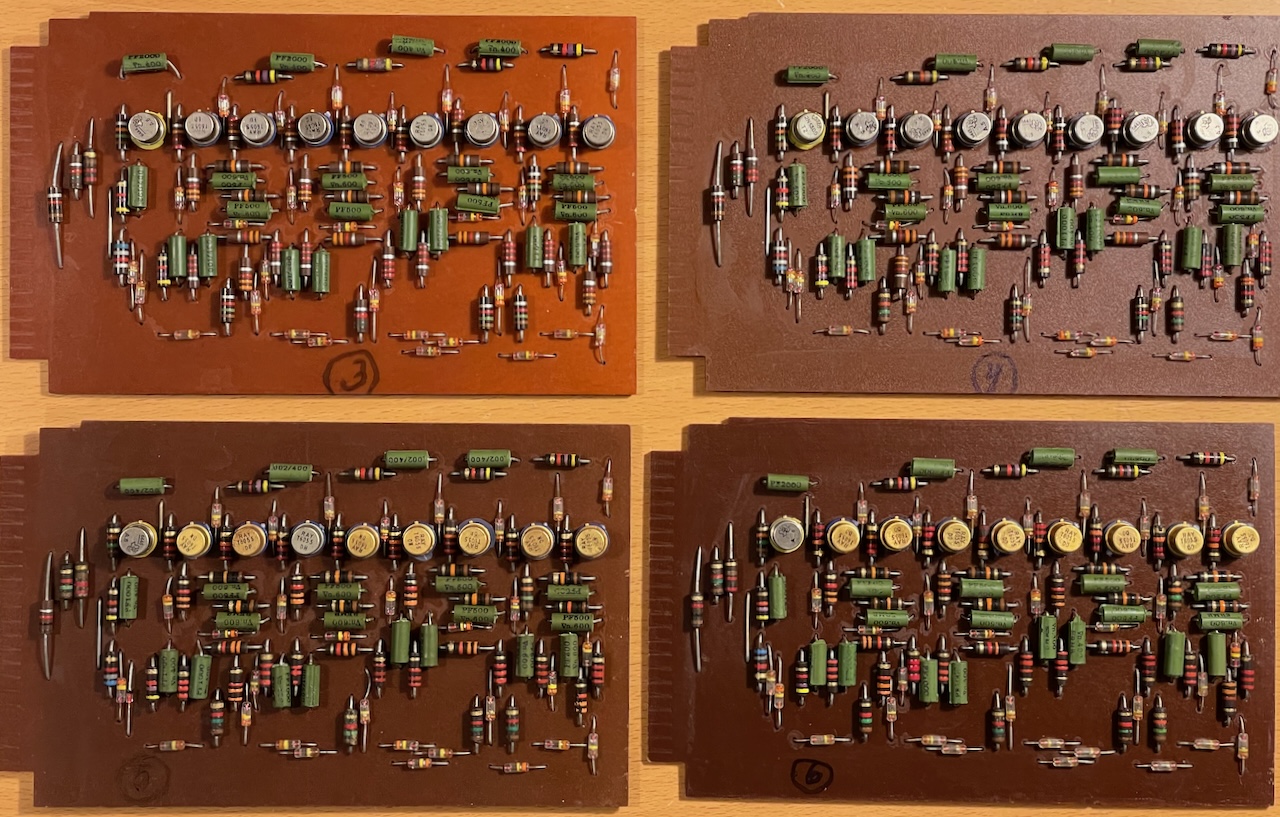

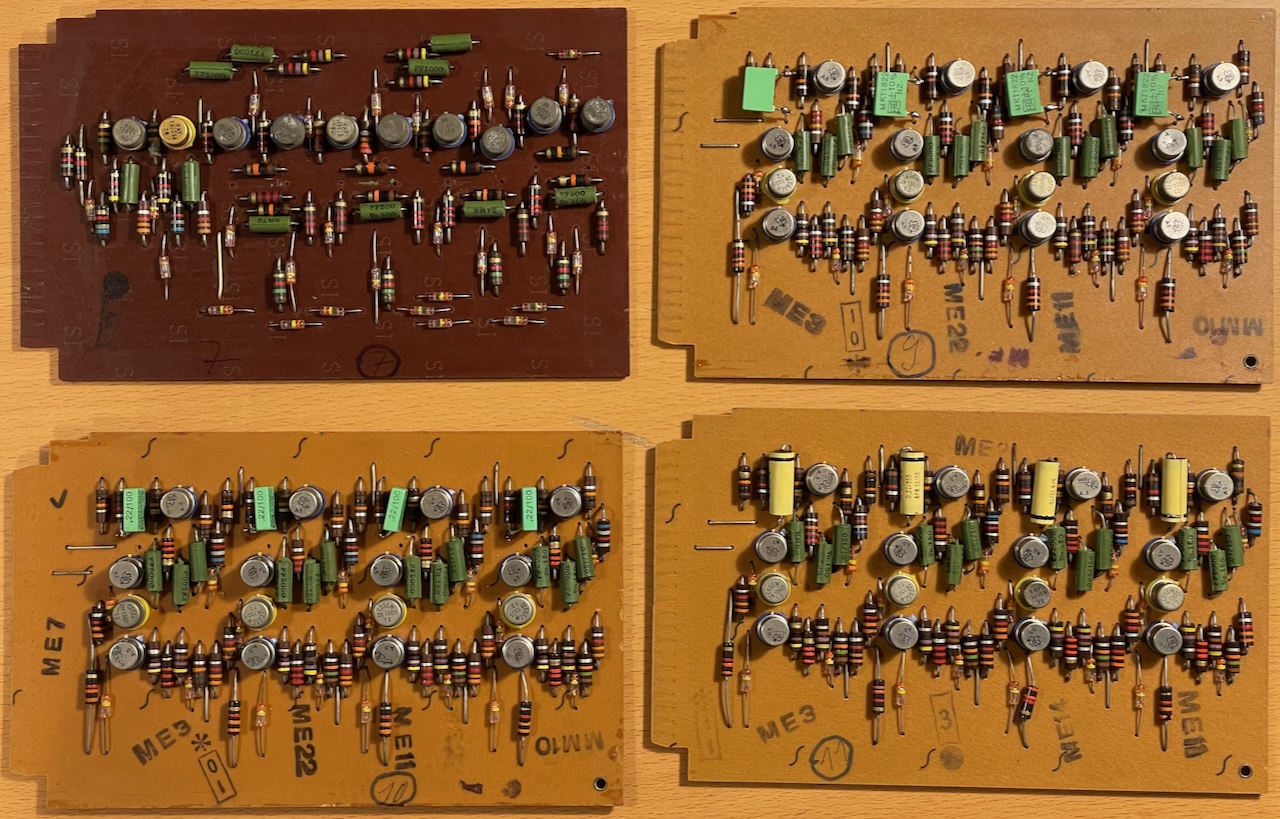

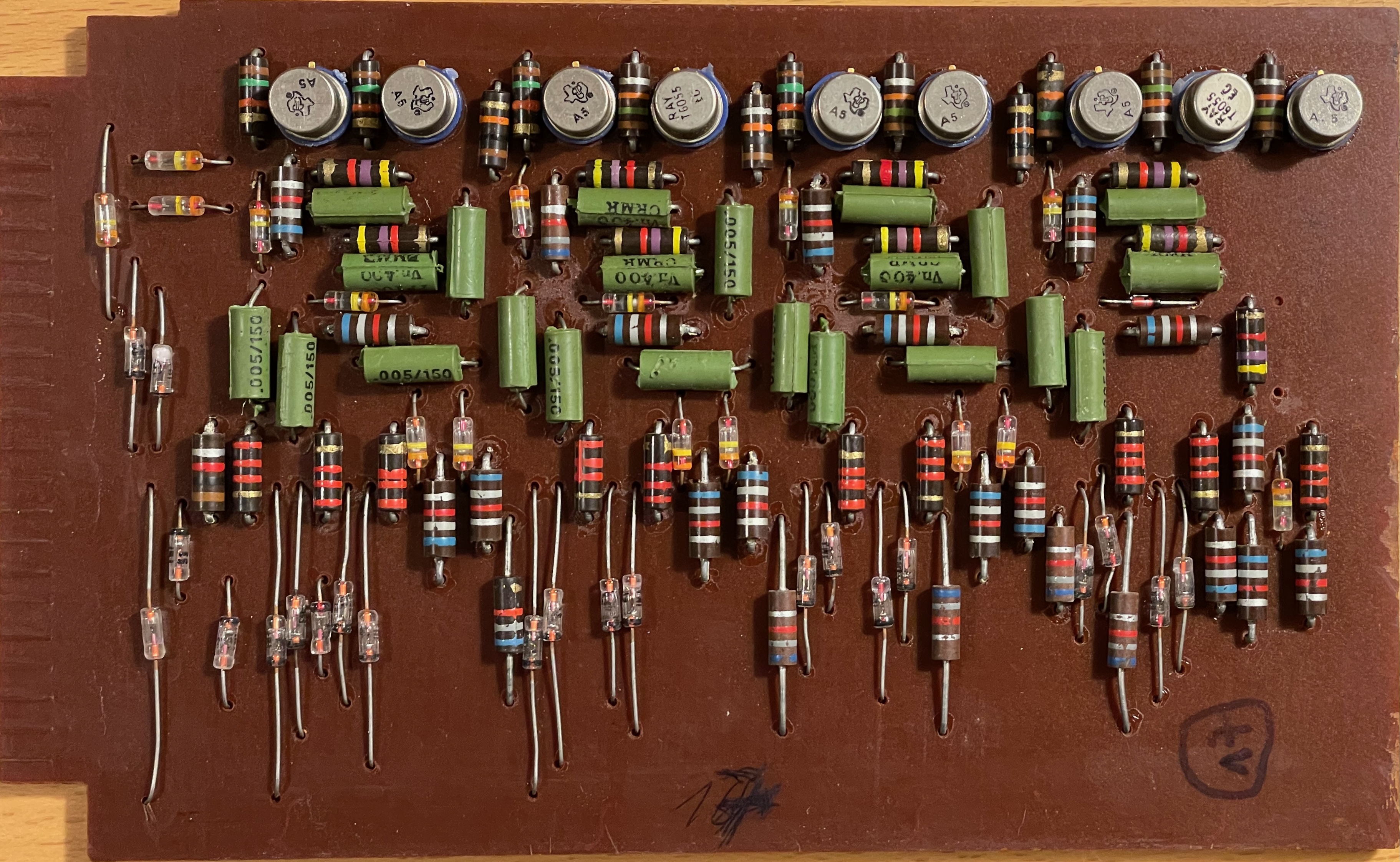

IME 84m Platine 1, 3-6, 7 & 9-11, 13-16 und 17
Zum Vergrößern bitte auf das Bild klicken !

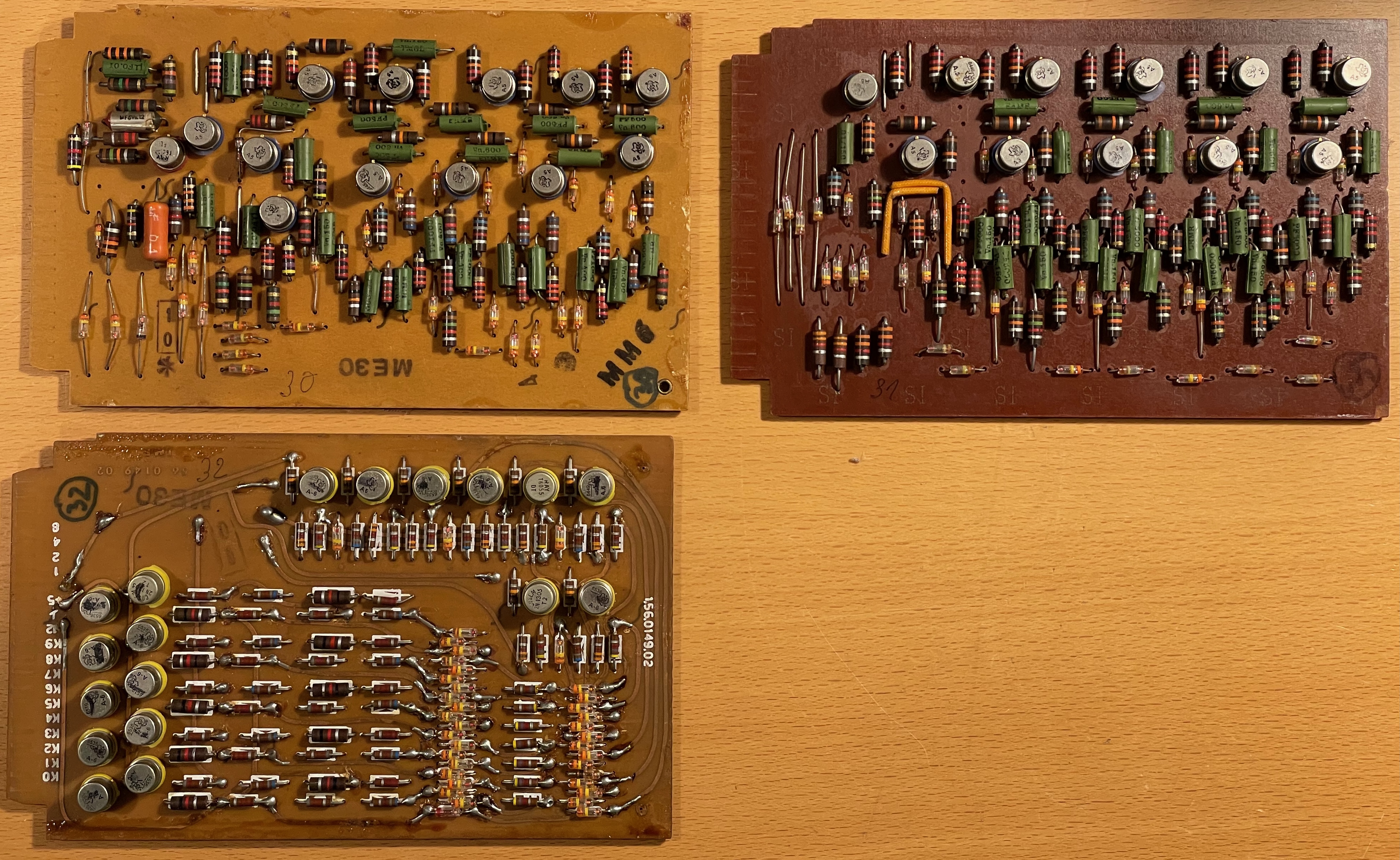

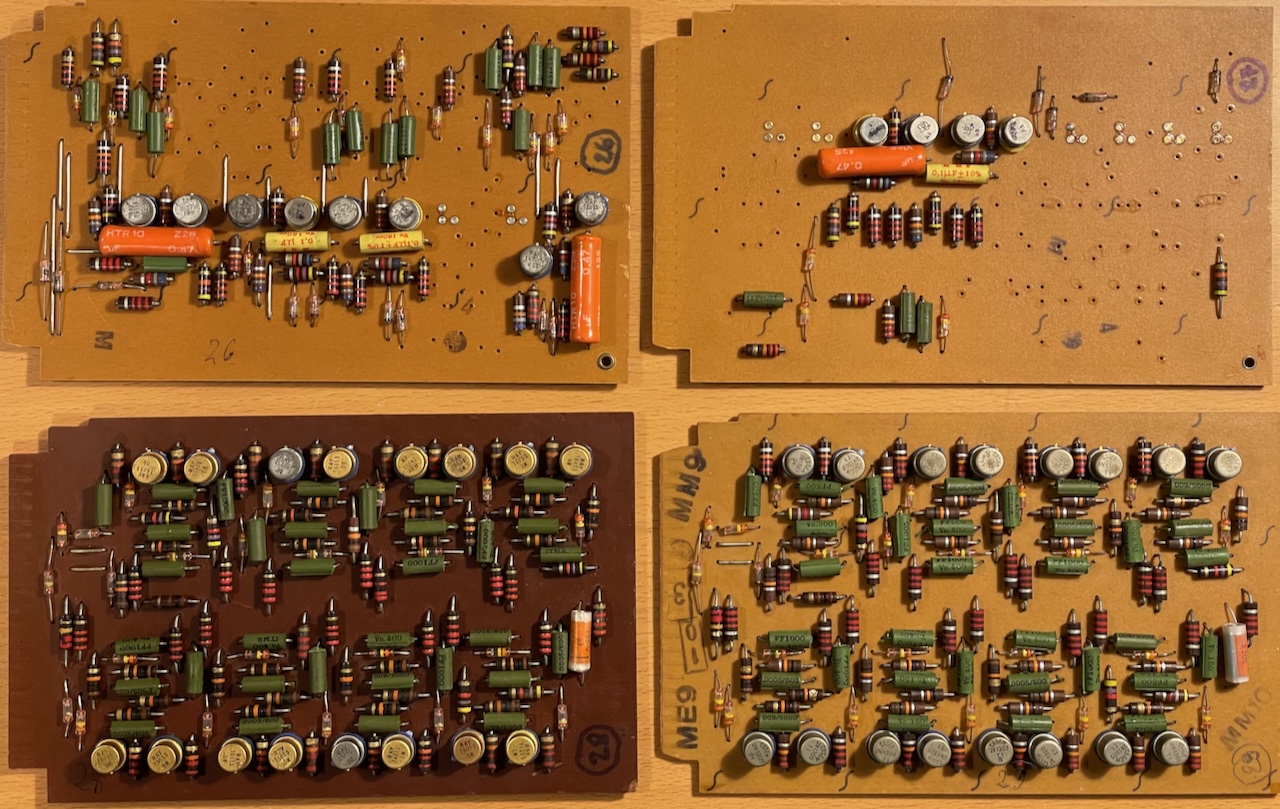

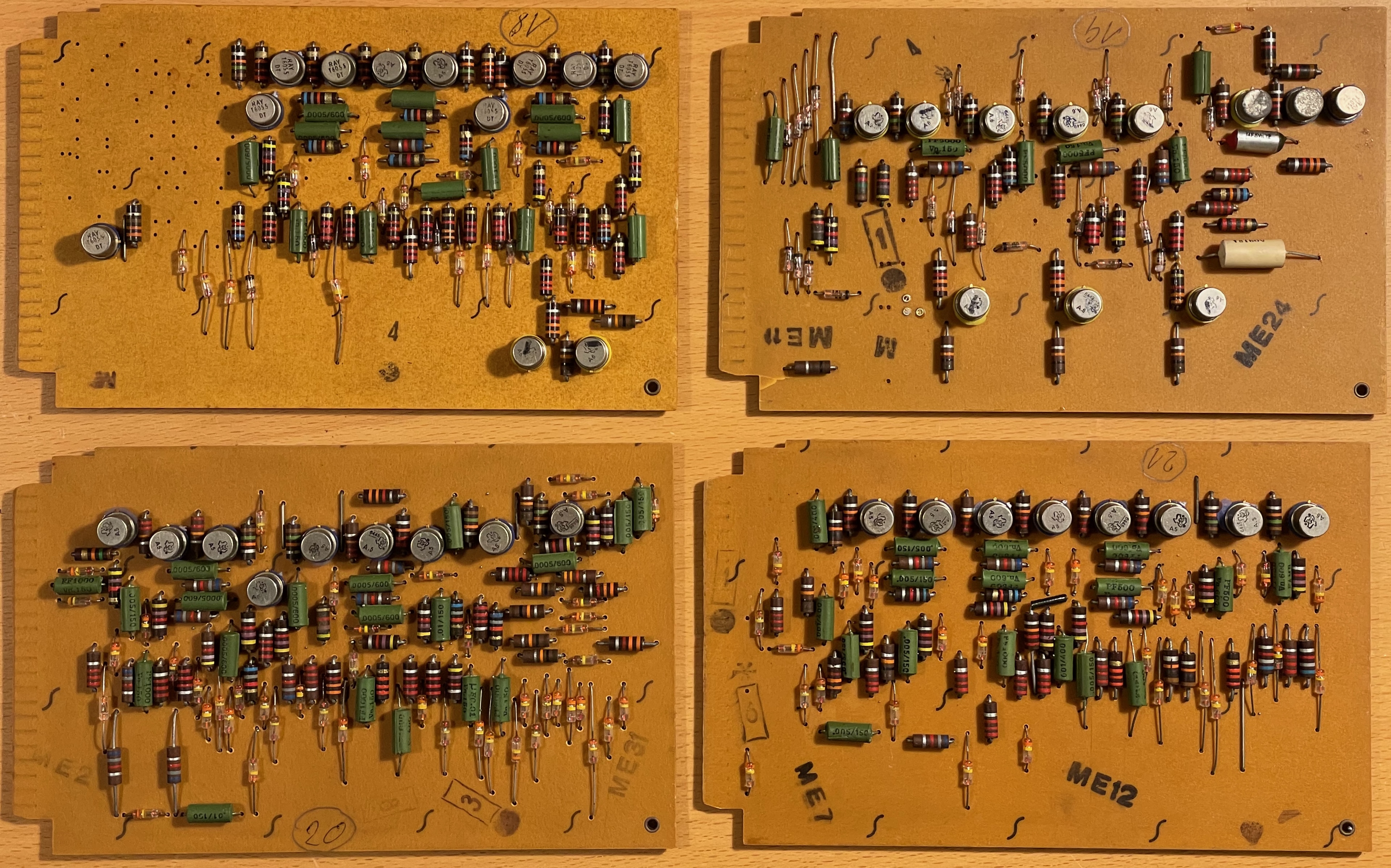

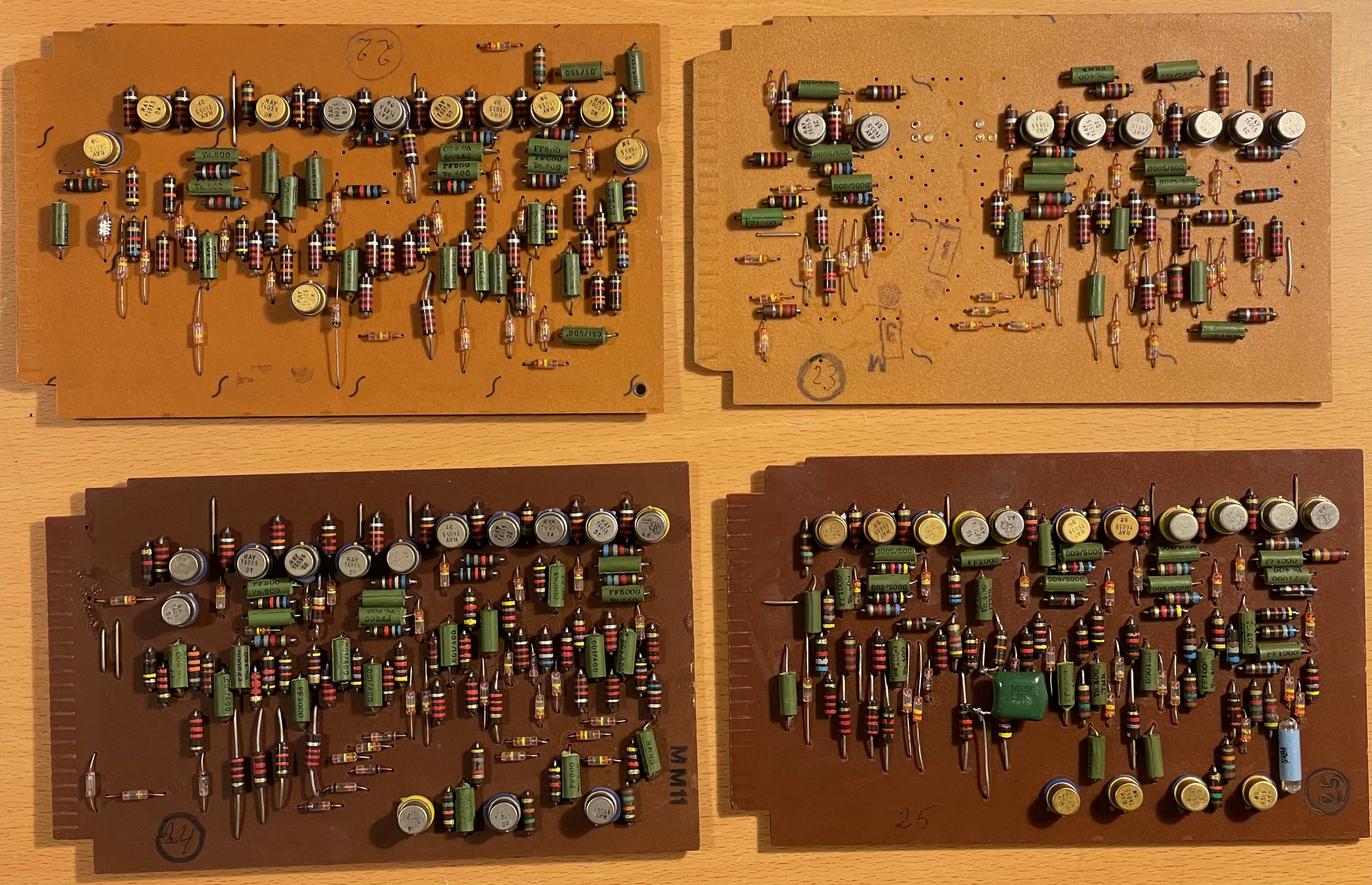

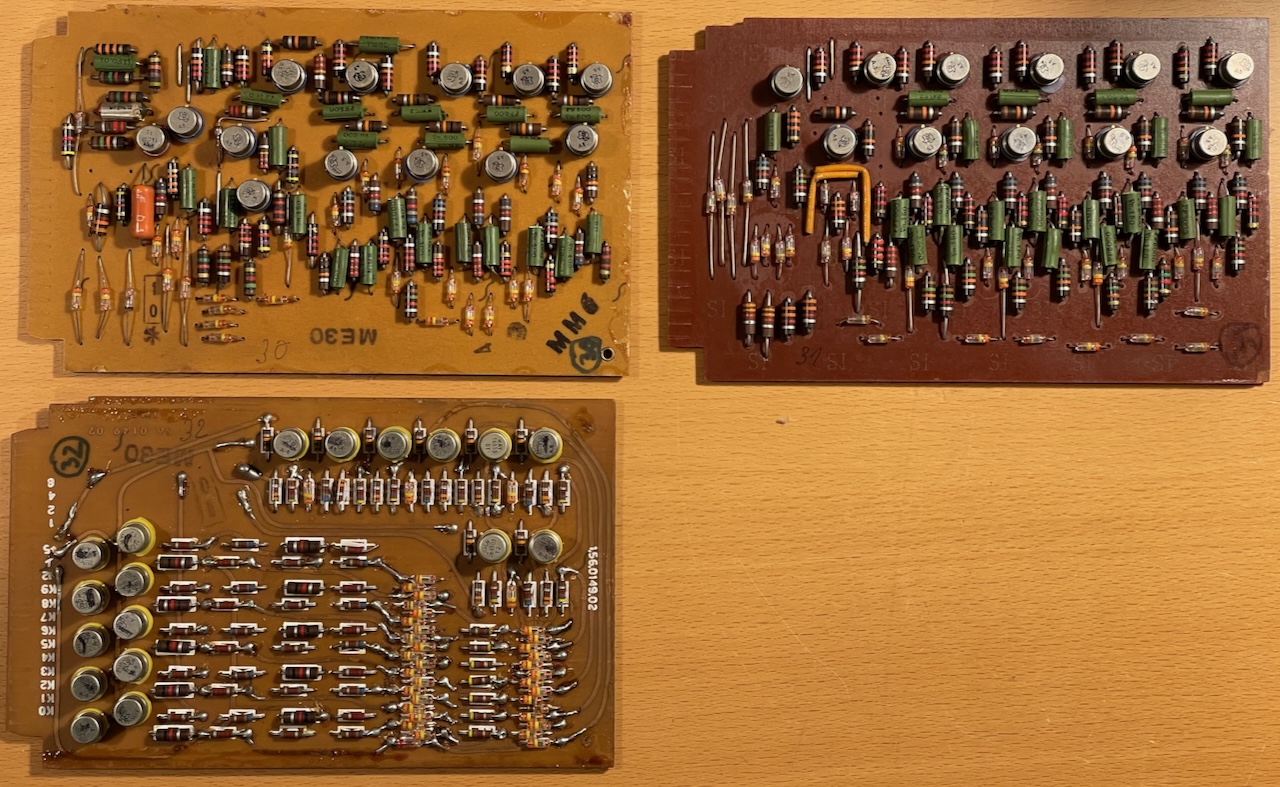

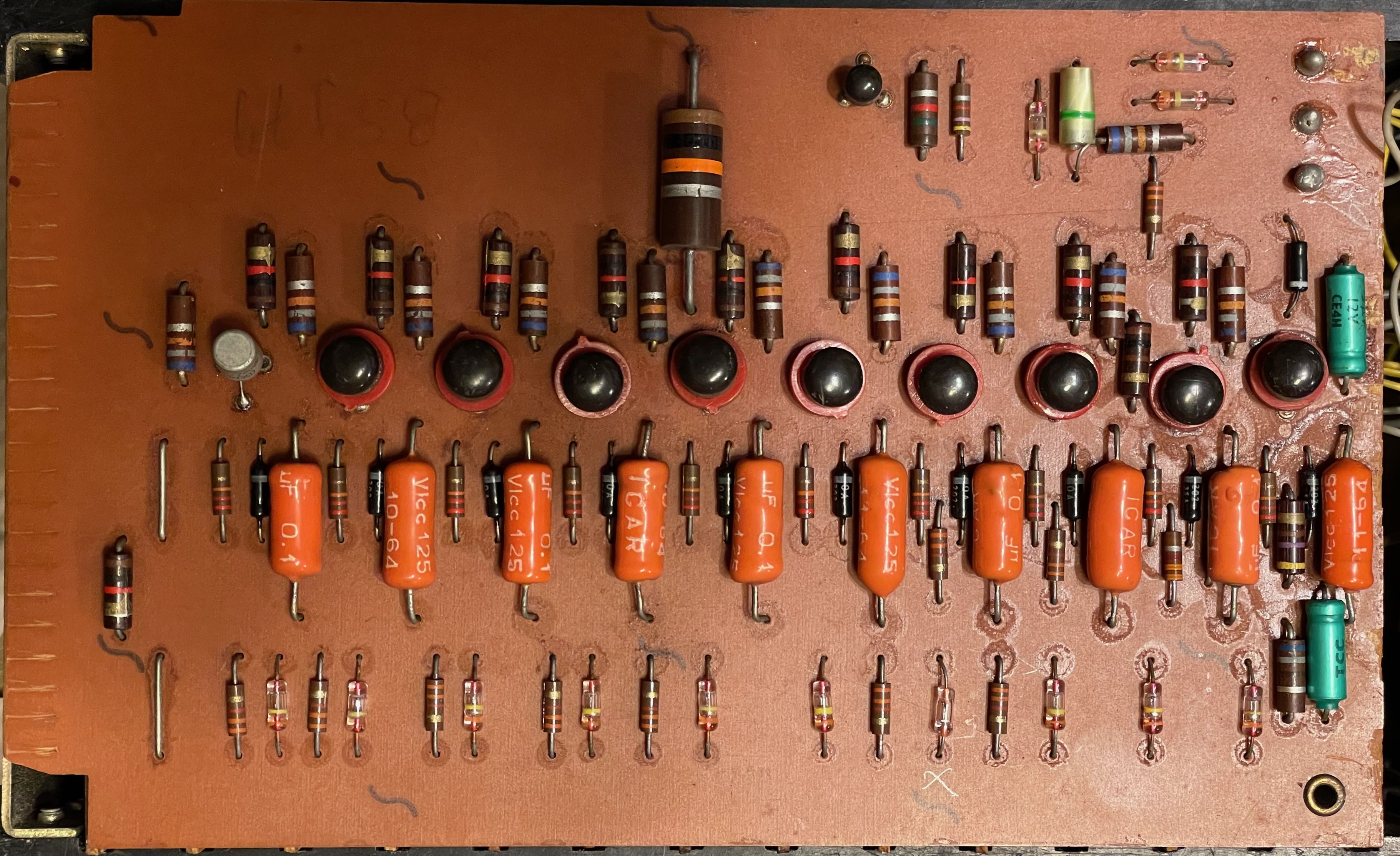

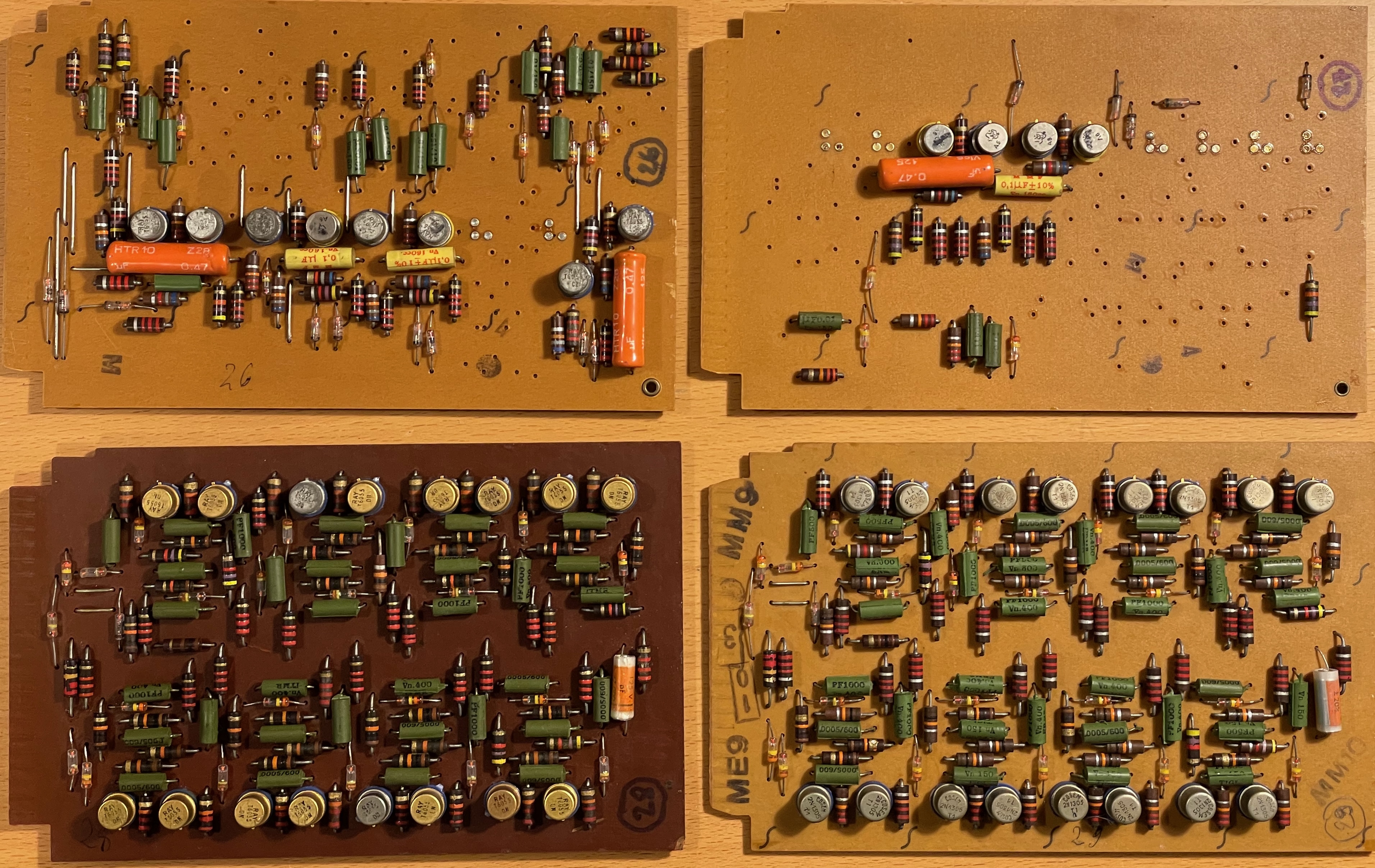

IME 84m Platine 18-21, 22-25, 26-29, 30-32 und 33
Zum Vergrößern bitte auf das Bild klicken !
Im Vergleich zur IME 84 fehlen die Platinen 2 und 8. Die Platinen 32 und 33 (Kathodentreiber) der 84m sind nicht kompatibel zu denen der 84. Einige Platinen (Nr. 18, 23, 26 und 27) sind teilweise unbestückt
Reparaturen an der IME 84

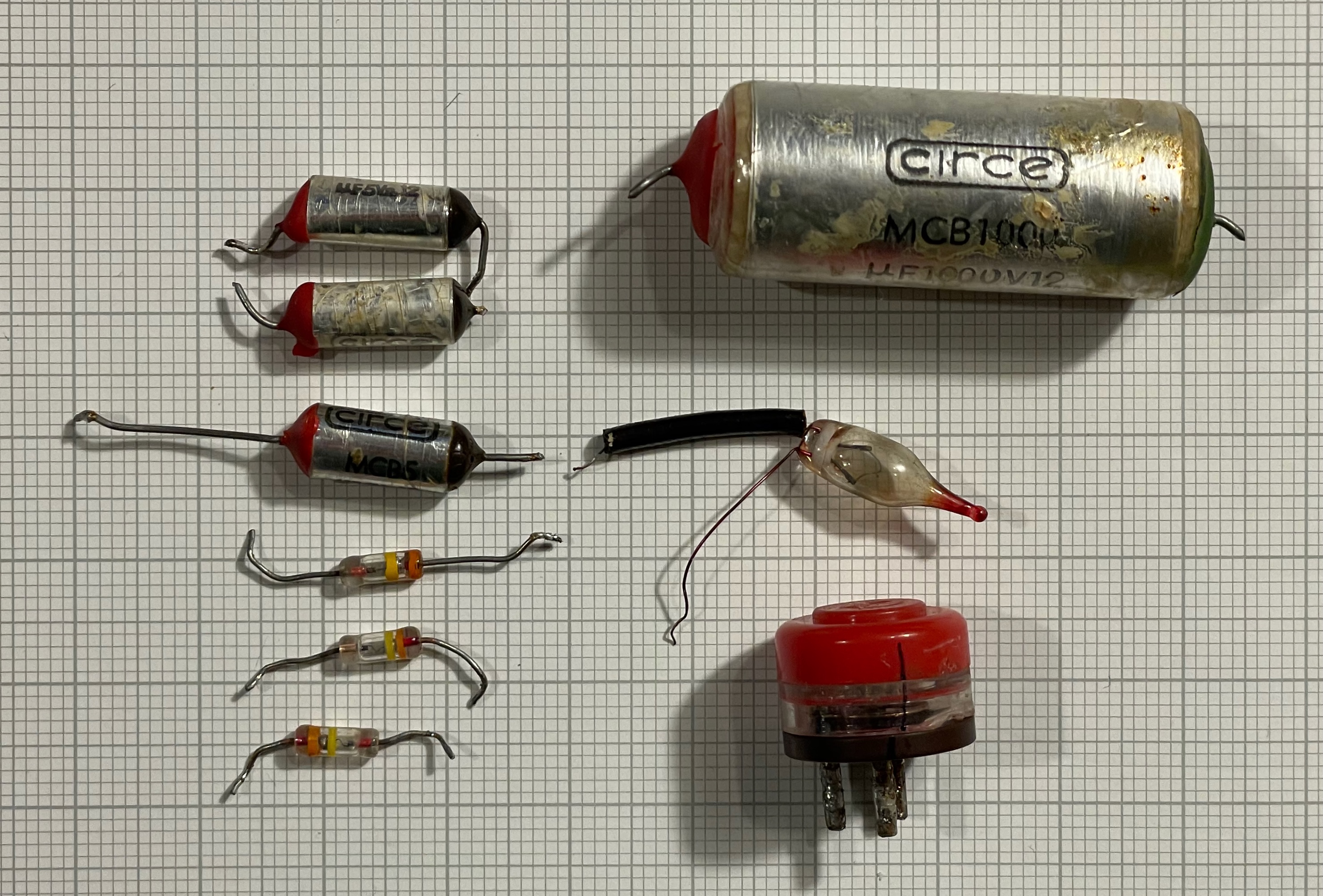

Die Elektronik der IME84 basiert auf Transistor-Dioden Logikschaltungen und lässt sich recht leicht reparieren. Mit einem Oszilloskop-Komponententester (z.B Hameg HM604) lassen sich recht schnell fehlerhafte Dioden, Transistoren und Elkos aufspüren. Das Bild links zeigt typische Kandidaten für Ausfälle: am häufigsten sind es die silbernen Elkos mit den rot-schwarzen Kappen. Wenige Dioden und nur ein einziger Transistor wurde bei insgesamt 2 reparierten Geräten gefunden. Das rote Potentiometer stammt vom Netzteil (Kontaktprobleme), die Glühlampe aus der Registeranzeige im Keyboard. Viele der kleinen silbernen Elkos befinden sich auch im Bereich der Tastatur.
Zur den Versorgungsspannungen haben wir keine offiziellen Hinweise. Unser funktionsbereites Gerät läuft mit -11.1 V und -5.00 V (nur gemeinsam einstellbar durch schwarzes Poti auf der Netzteilplatine) und +5.05 V (rotes Poti).
______________________
*** wird fortgesetzt ***
