Im technikum29 vorhandene Module zur TA1000
In unserem Fundus befinden sich folgende Module für die TA1000:
| Bezeichnung_ | Position_ | Funktion |
|---|---|---|
| AAB01 | 2 | CPU |
| AAD03, AAE02 | 5 | ROM-Platine |
| FAD02 | 9,10 | 16k * 8 Kernspeichermodul |
| AAN11 | 12 | DFÜ-Modul |
| AAJ21 | 13 | Videoplatine |
| AAS02 | 14,15 | I/O-Platine |
| AAM31 | 16 | I/O-Platine |
| AAG31 | 17 | I/O-Platine |
Fotos einiger Module:
Es folgen Fotos ausgesuchter Module aus unserer TA1000.
Zum Vergrößern der Bilder bitte anklicken

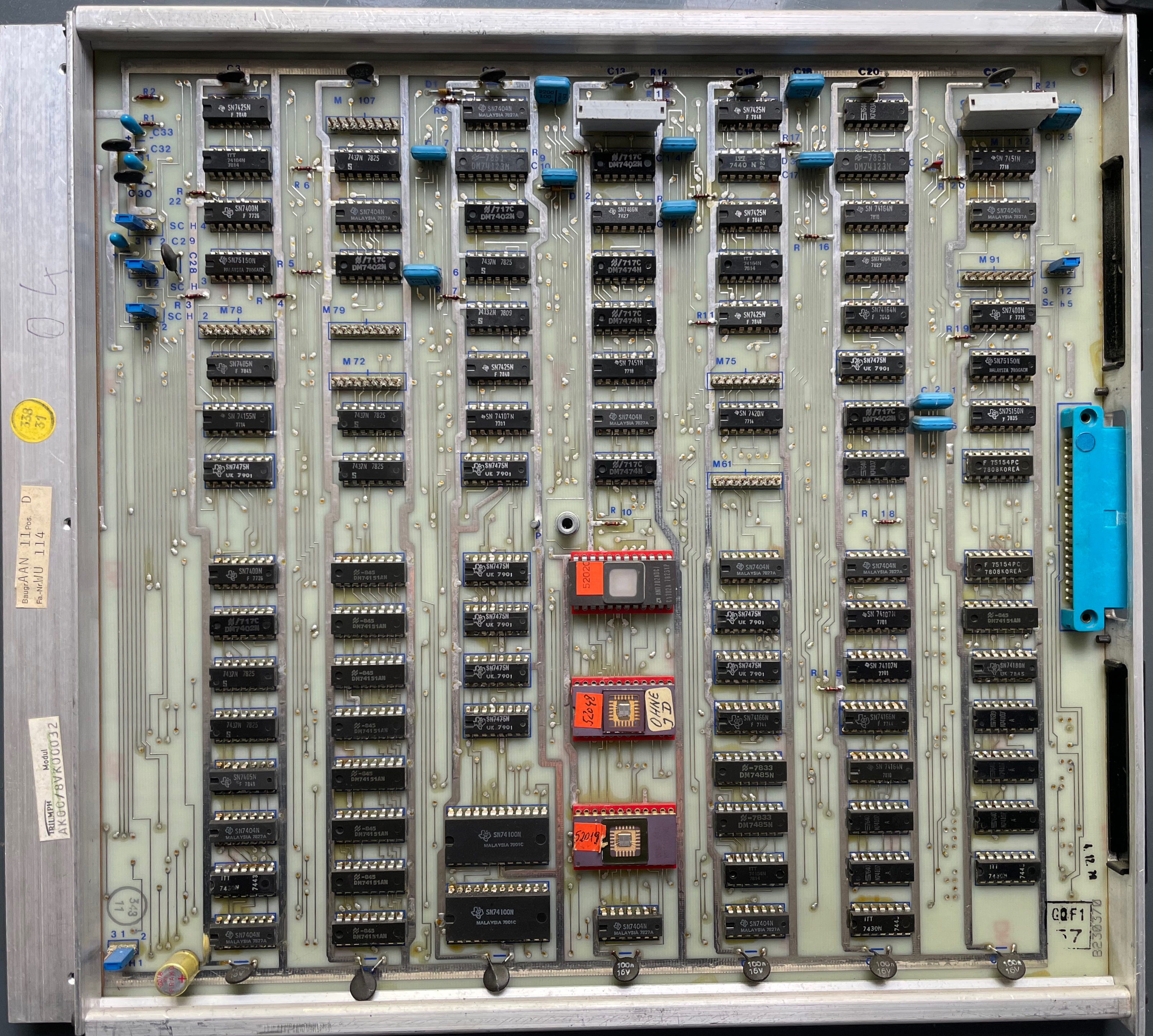

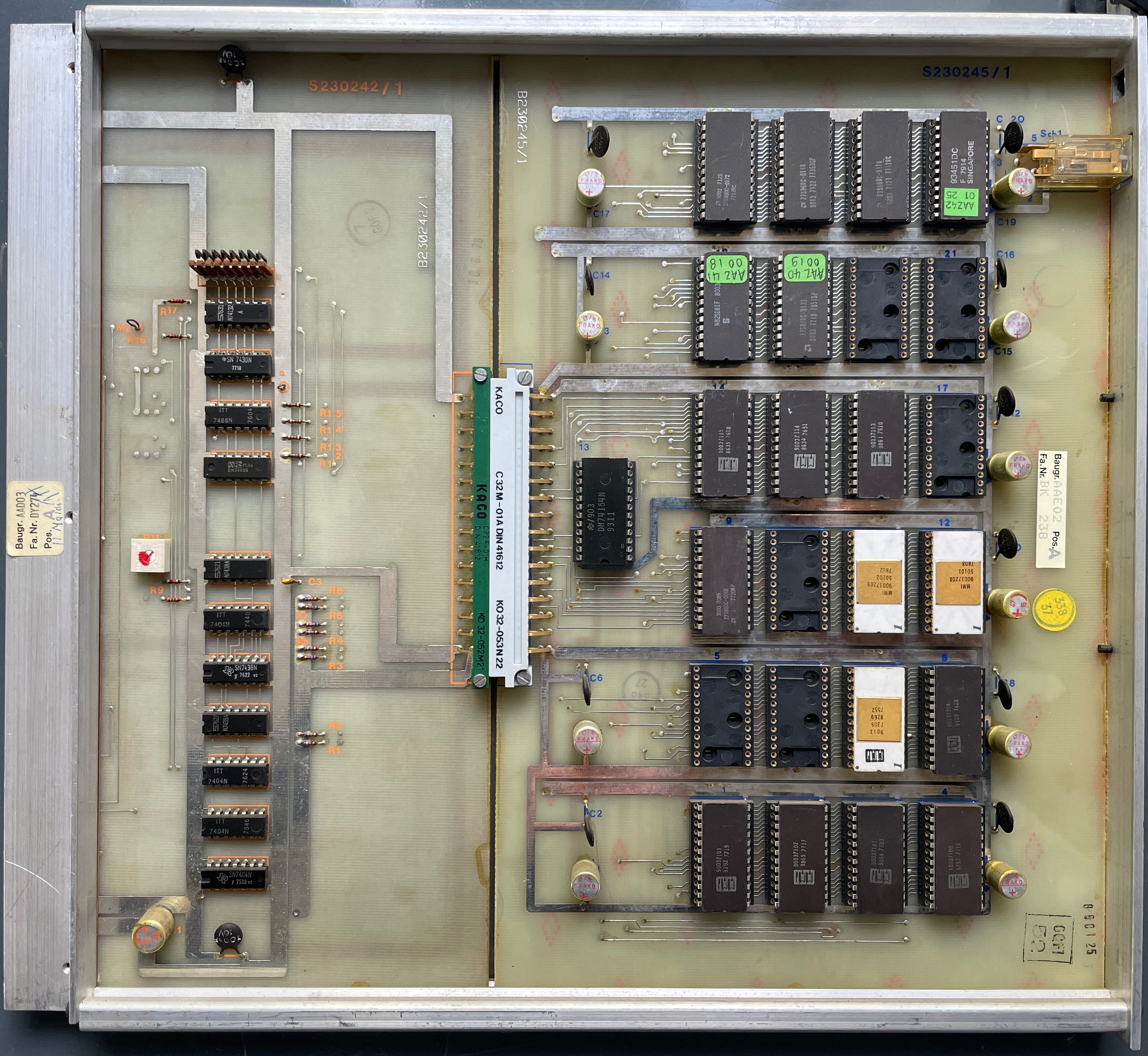

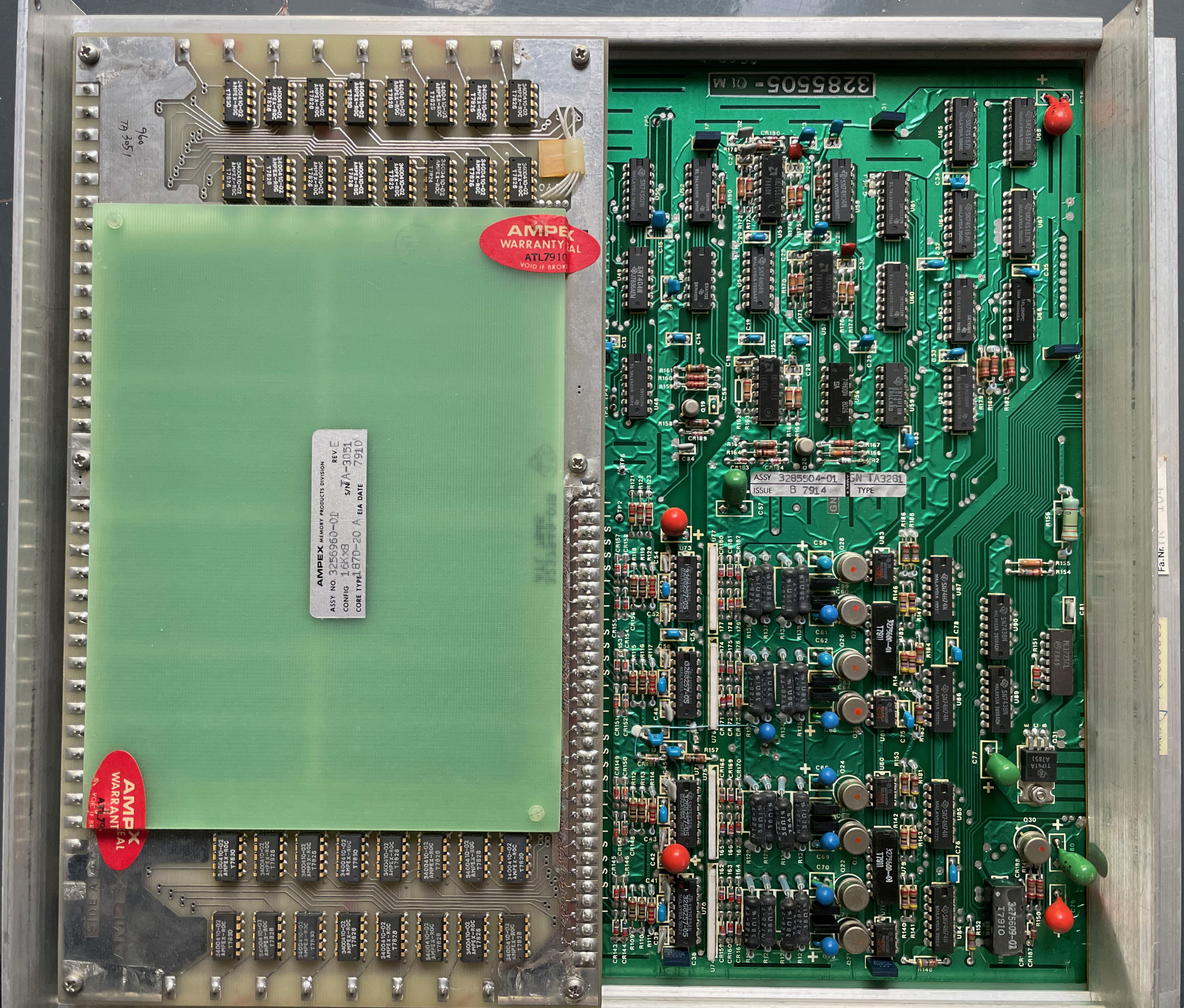

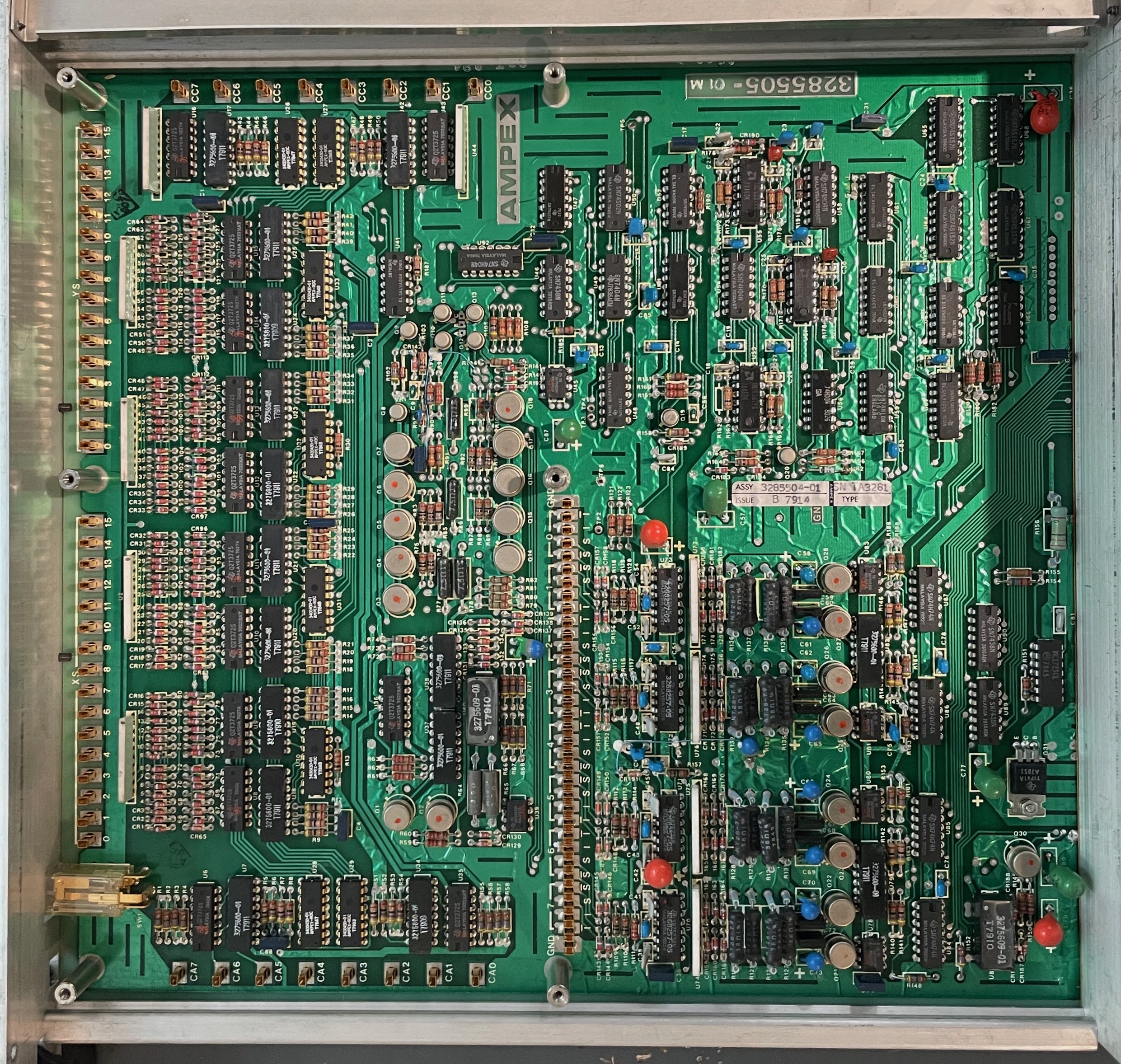

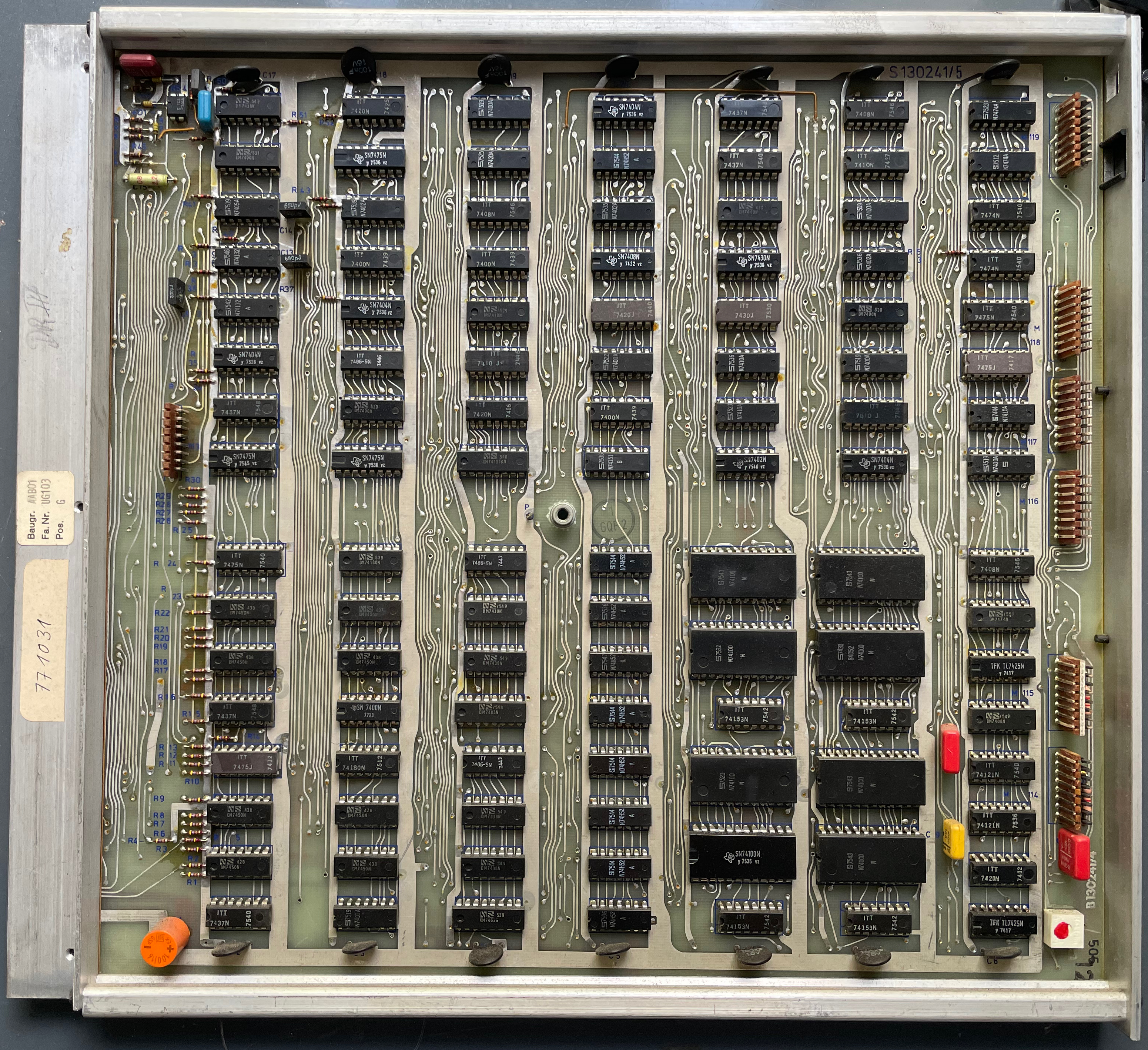

TA1000 CPU, ROM, Kernspeicher (2*) und DFÜ-Platine

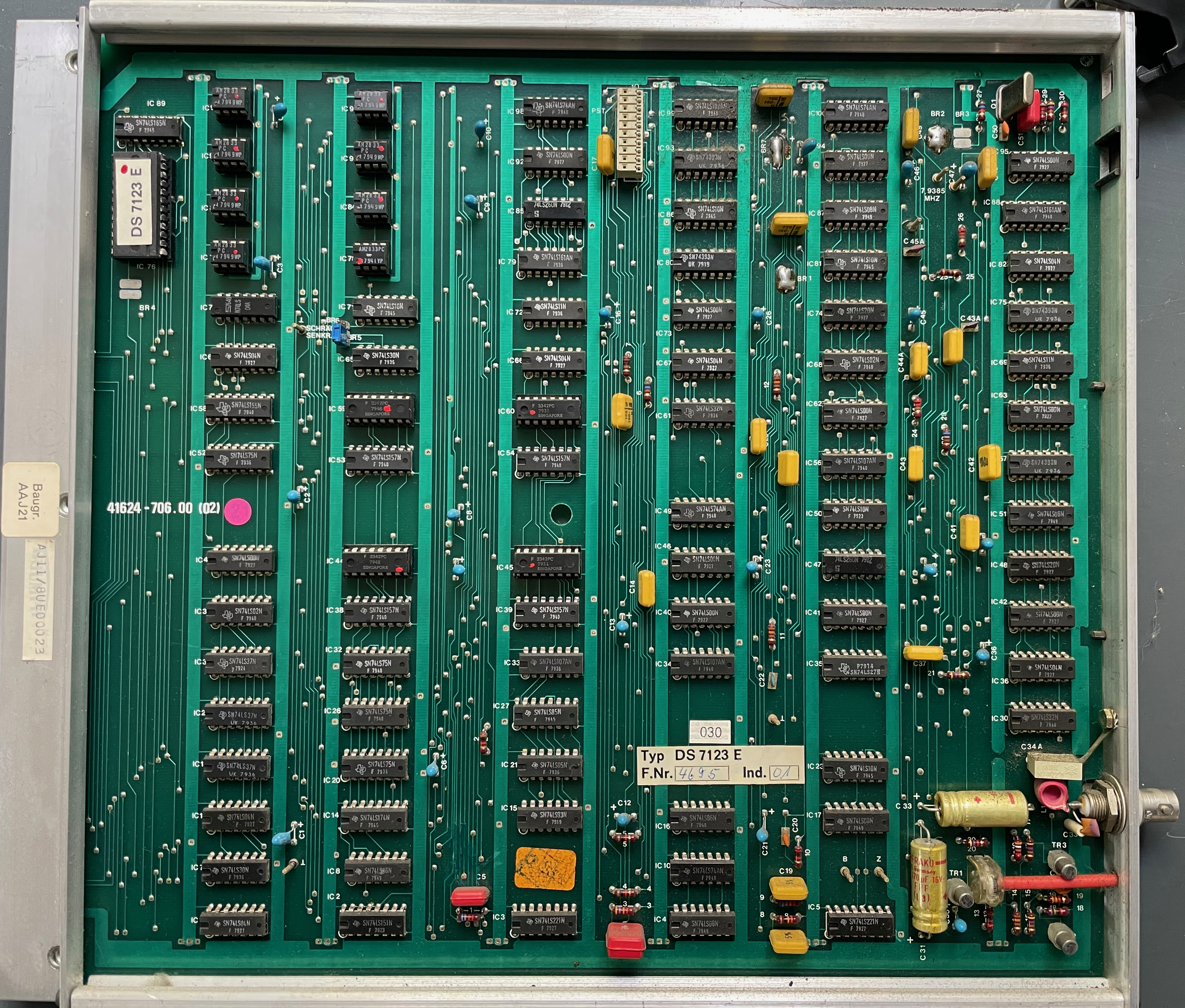

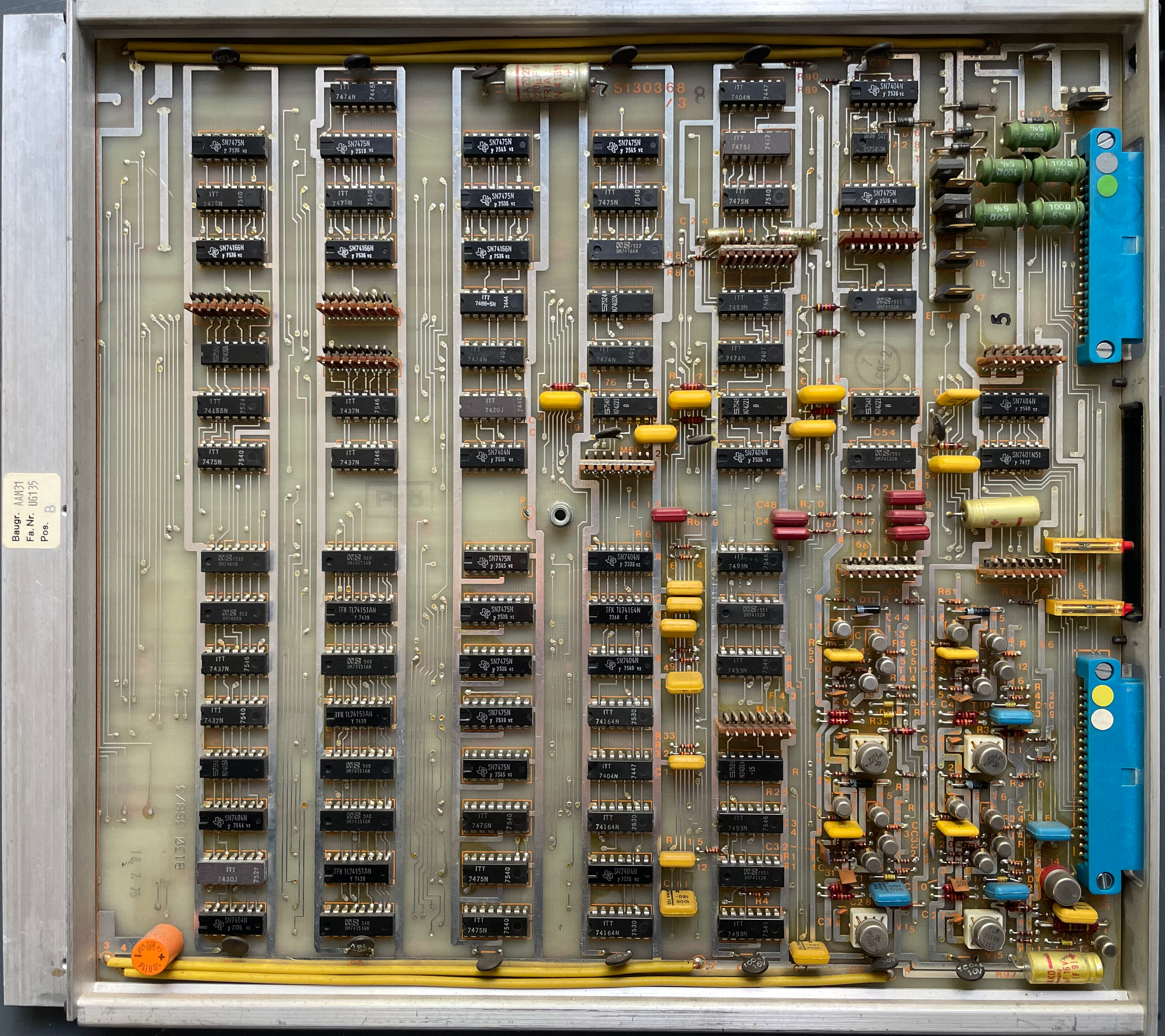

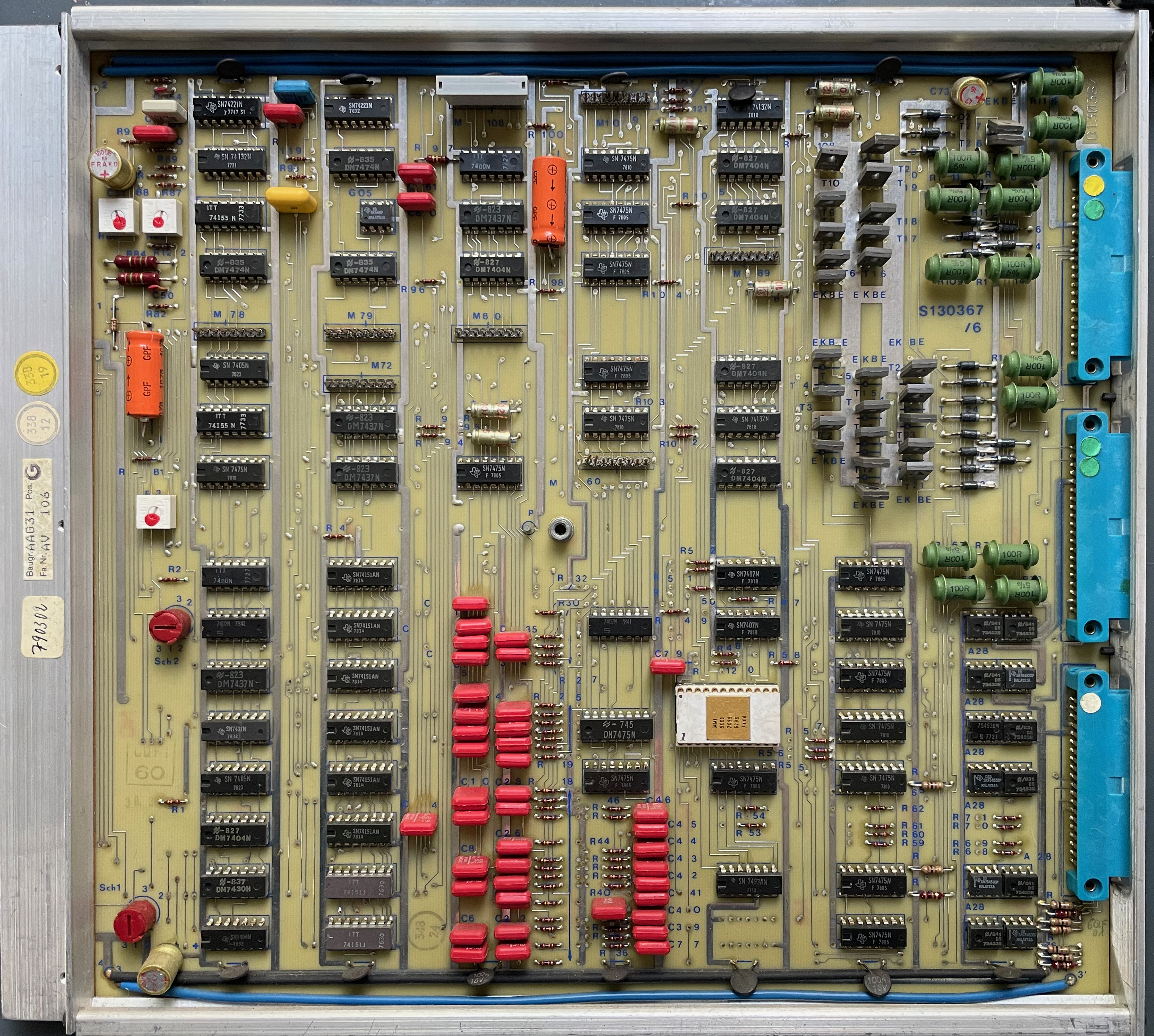

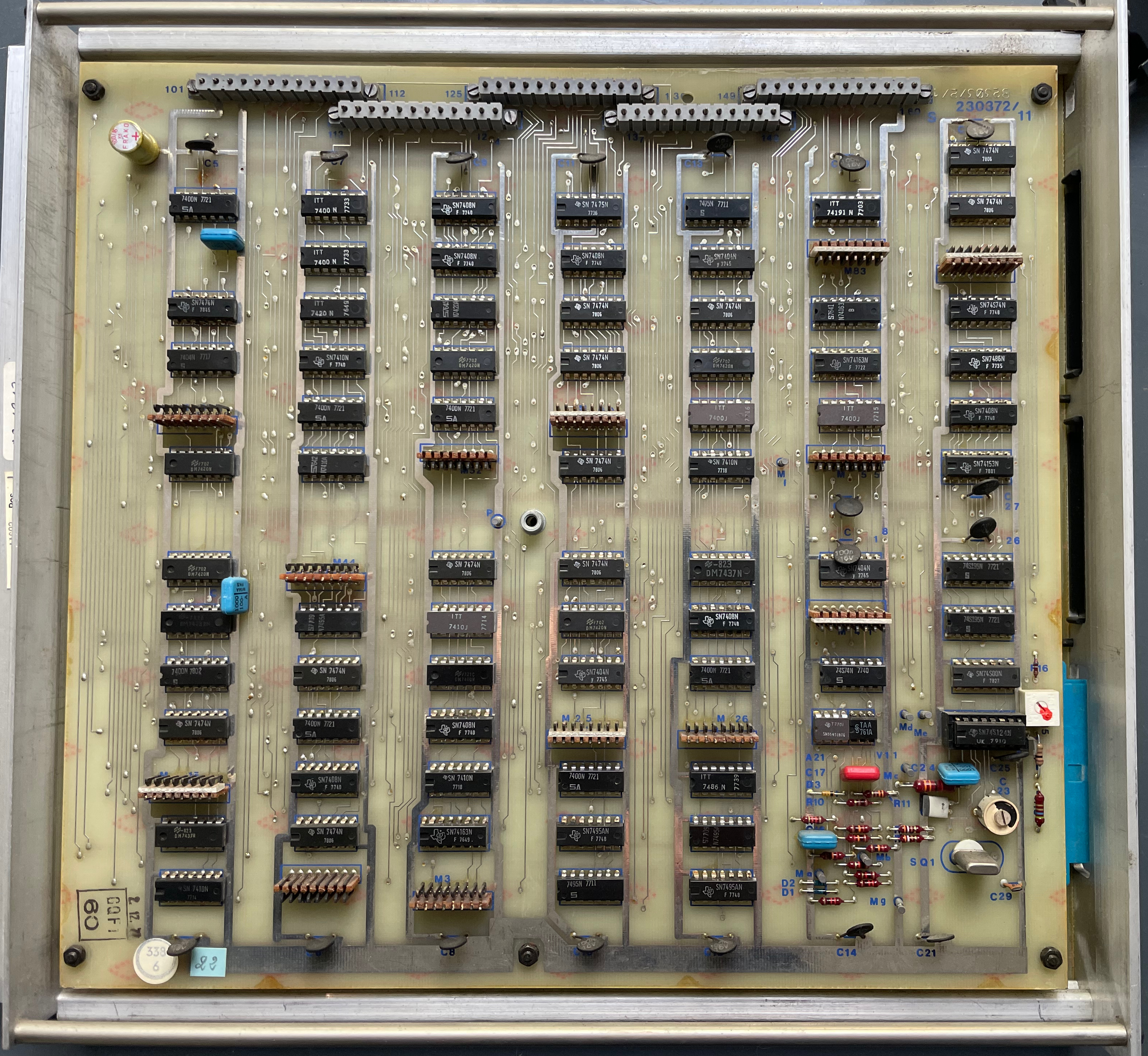

TA1000 Videoplatine und die drei I/O-Platinen AAS02, AAM31 und AAG31
*** wird fortgeführt ***
