Wiederinbetriebnahme der Stantec Zebra MK. II
Stand: 16. Jan. 2024
*** diese Seite wird noch bearbeitet ! ***
Vorstellung unserer Stantec Zebra Mk. II
2023 wurde dem technikum29 eine Stantec Zebra Mk. II von der ehem. SPAR-Zentrale Oberpfalz durch Herrn Josef Röger (Weiden, OPflz.) als Dauerleihgabe übergeben.

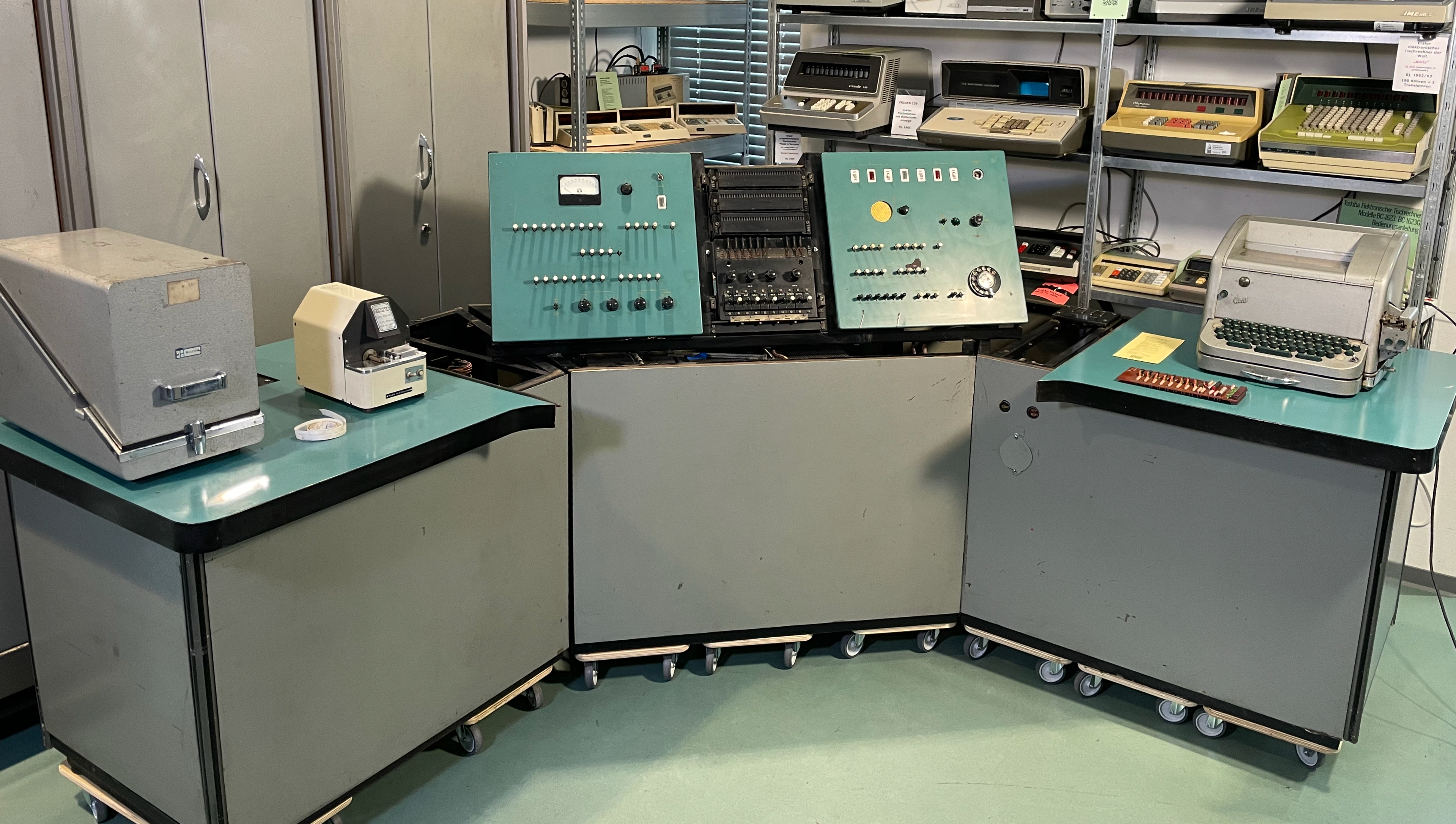

unsere Stantec Zebra Mk. II in der Ausstellung, rechts das Typschild
Für eine vergrößerte Ansicht bitte auf die Bilder klicken !

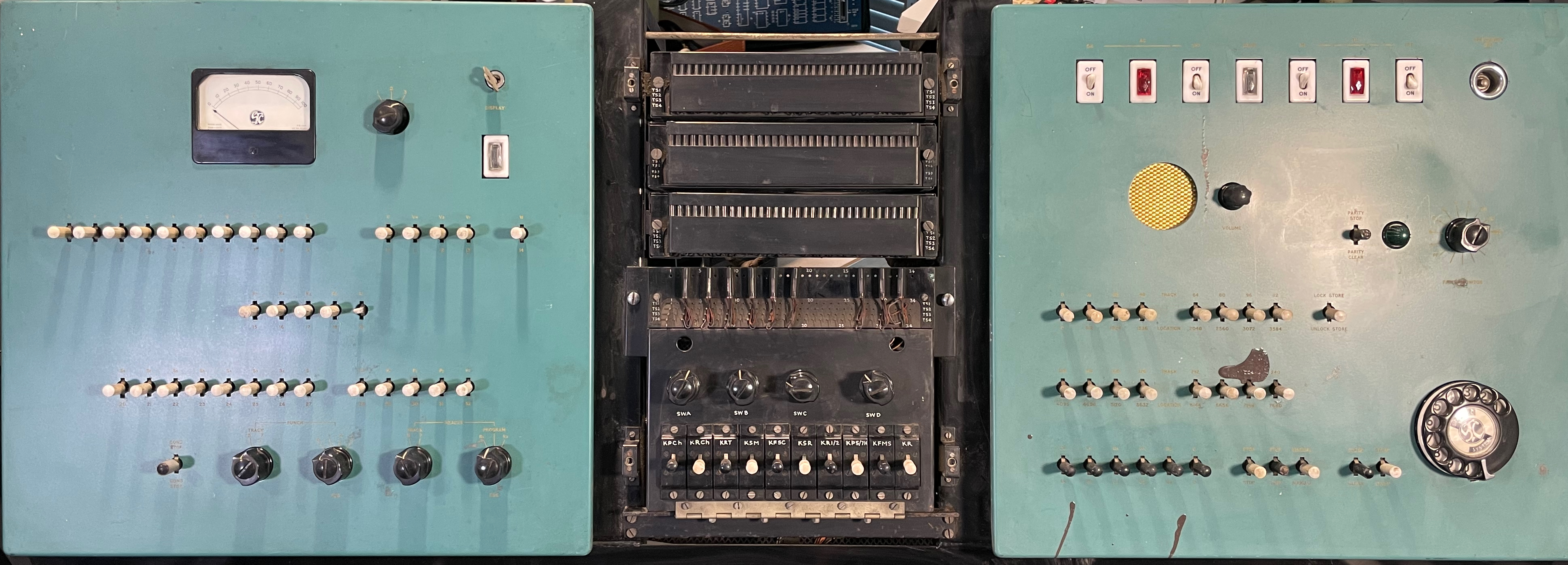

Ansicht der Bedienkonsole:

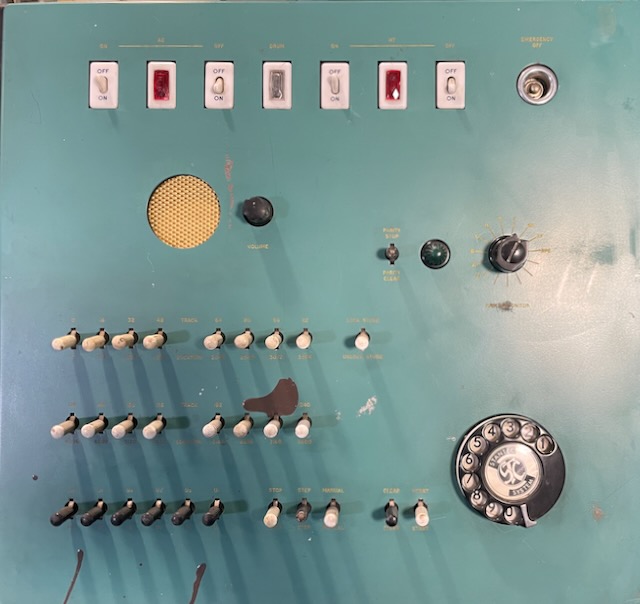

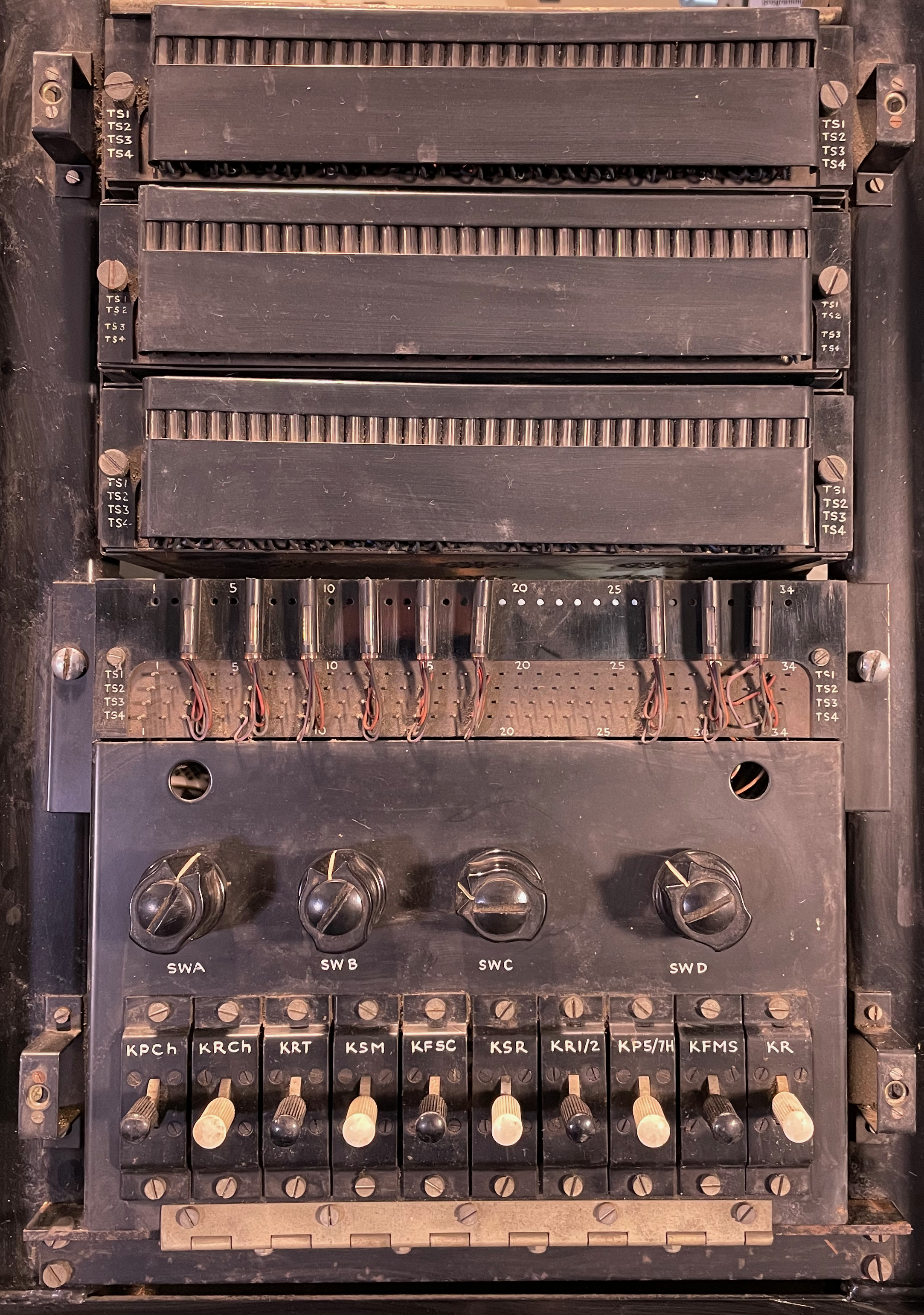

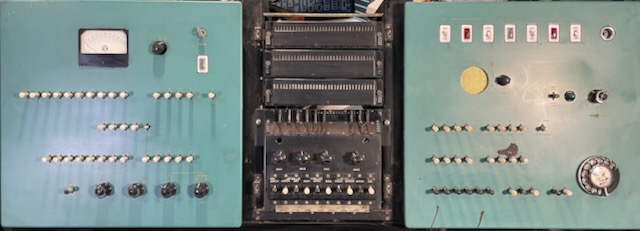

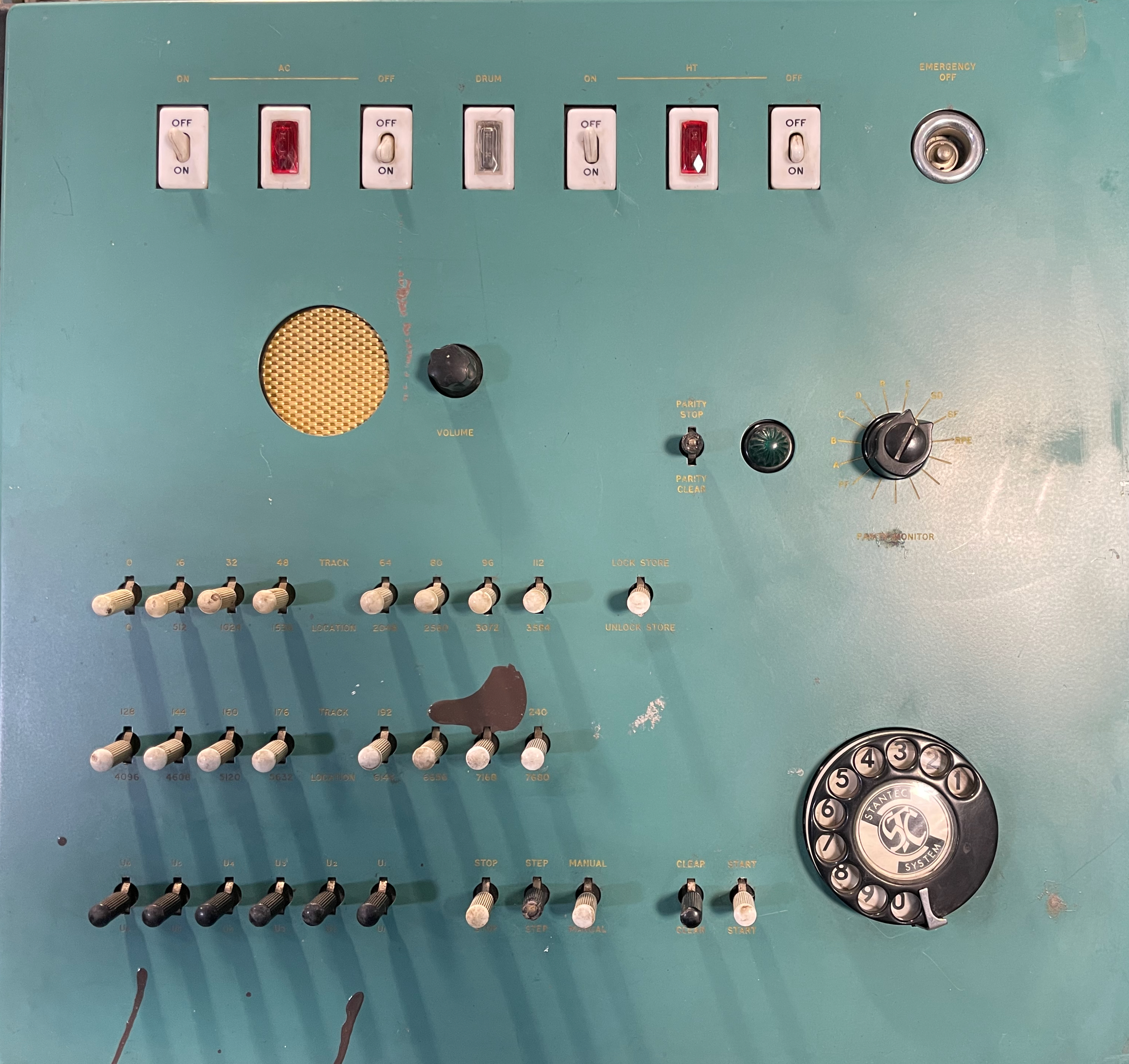

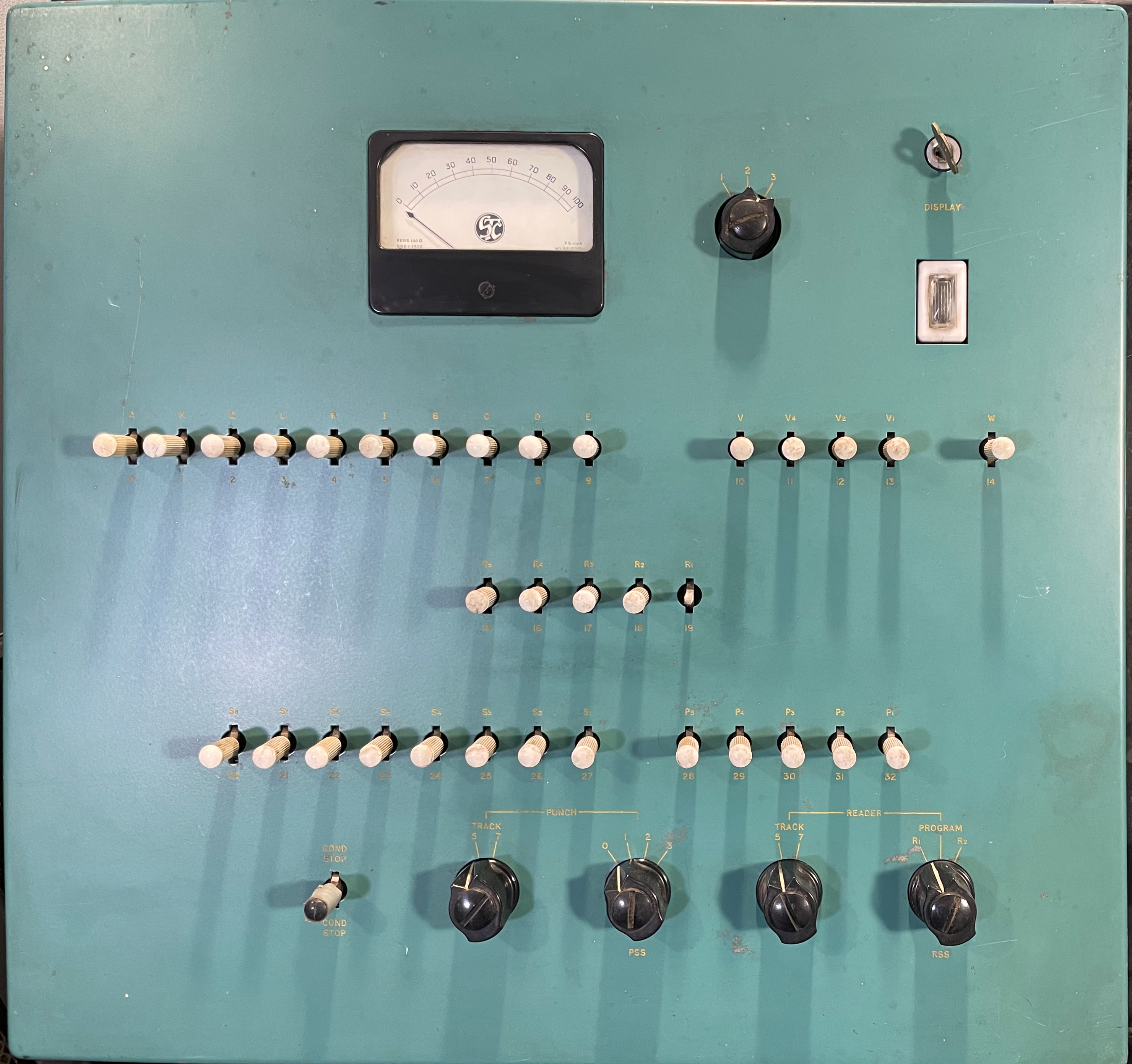

Die Konsole der Stantec im Detail
Für eine vergrößerte Ansicht bitte auf die Bilder klicken !
Blick in den Elektronikschrank:

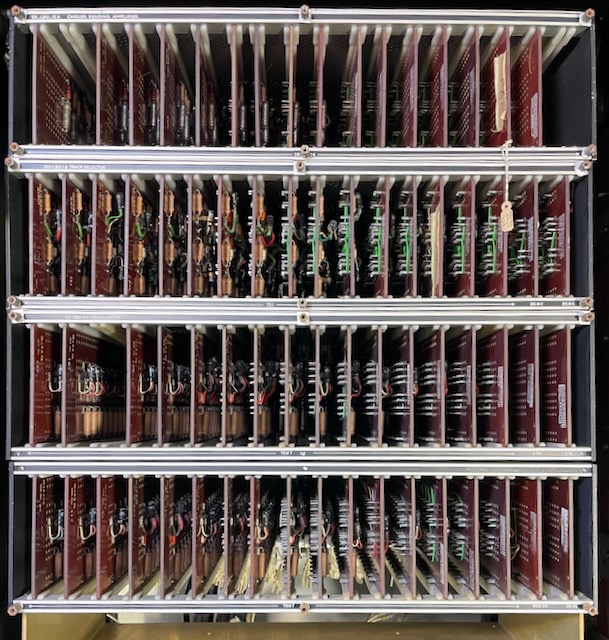

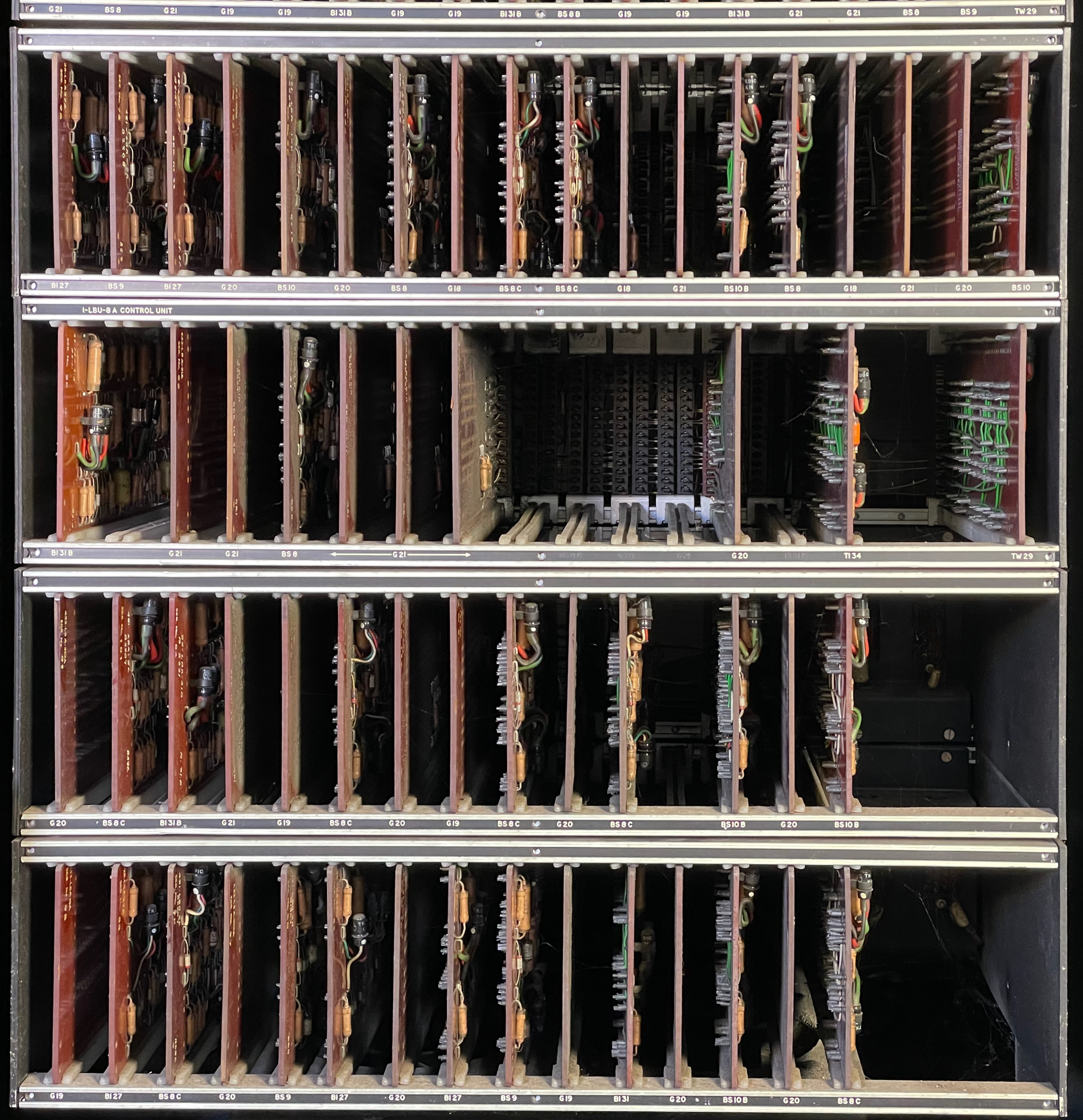

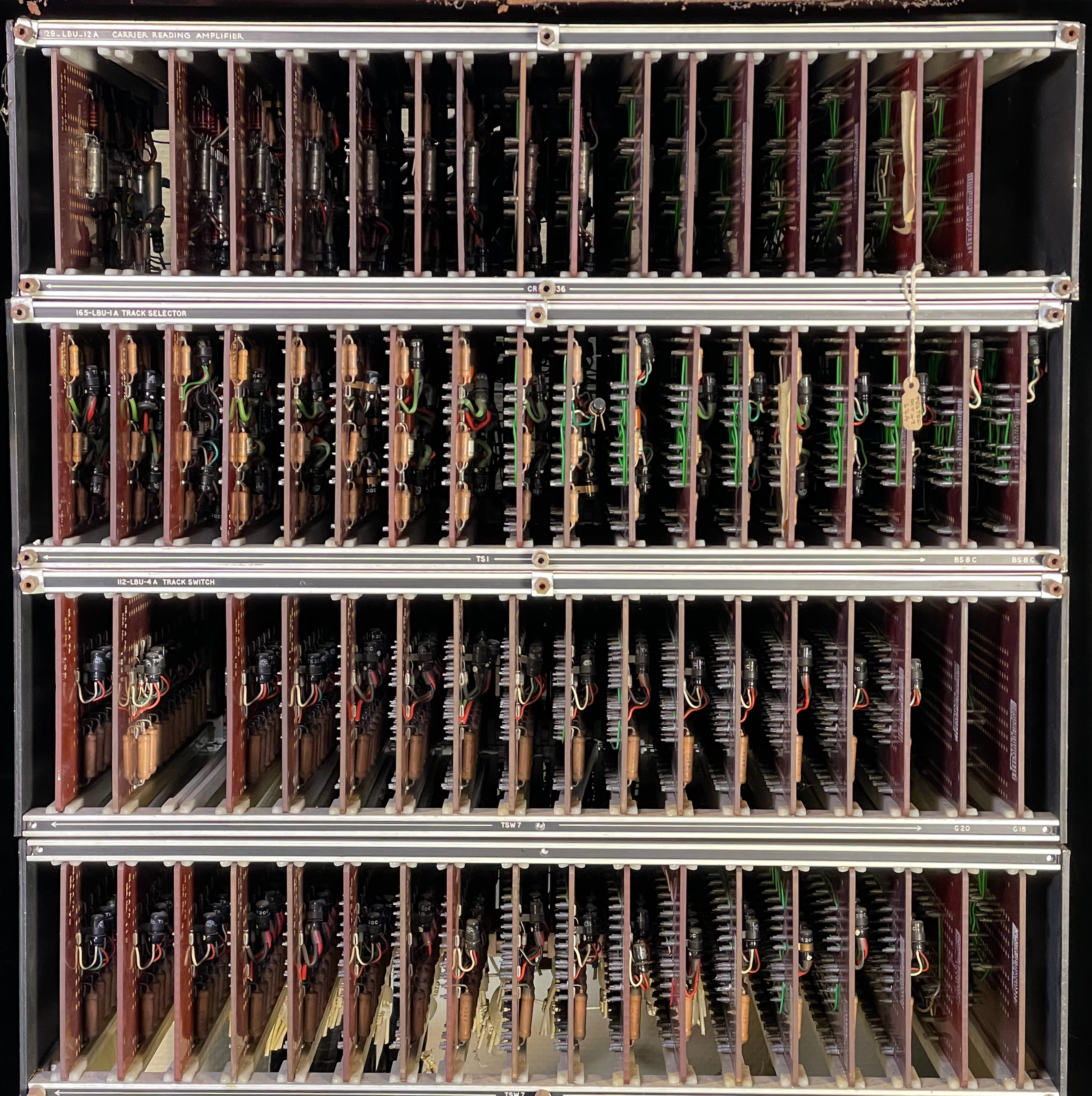

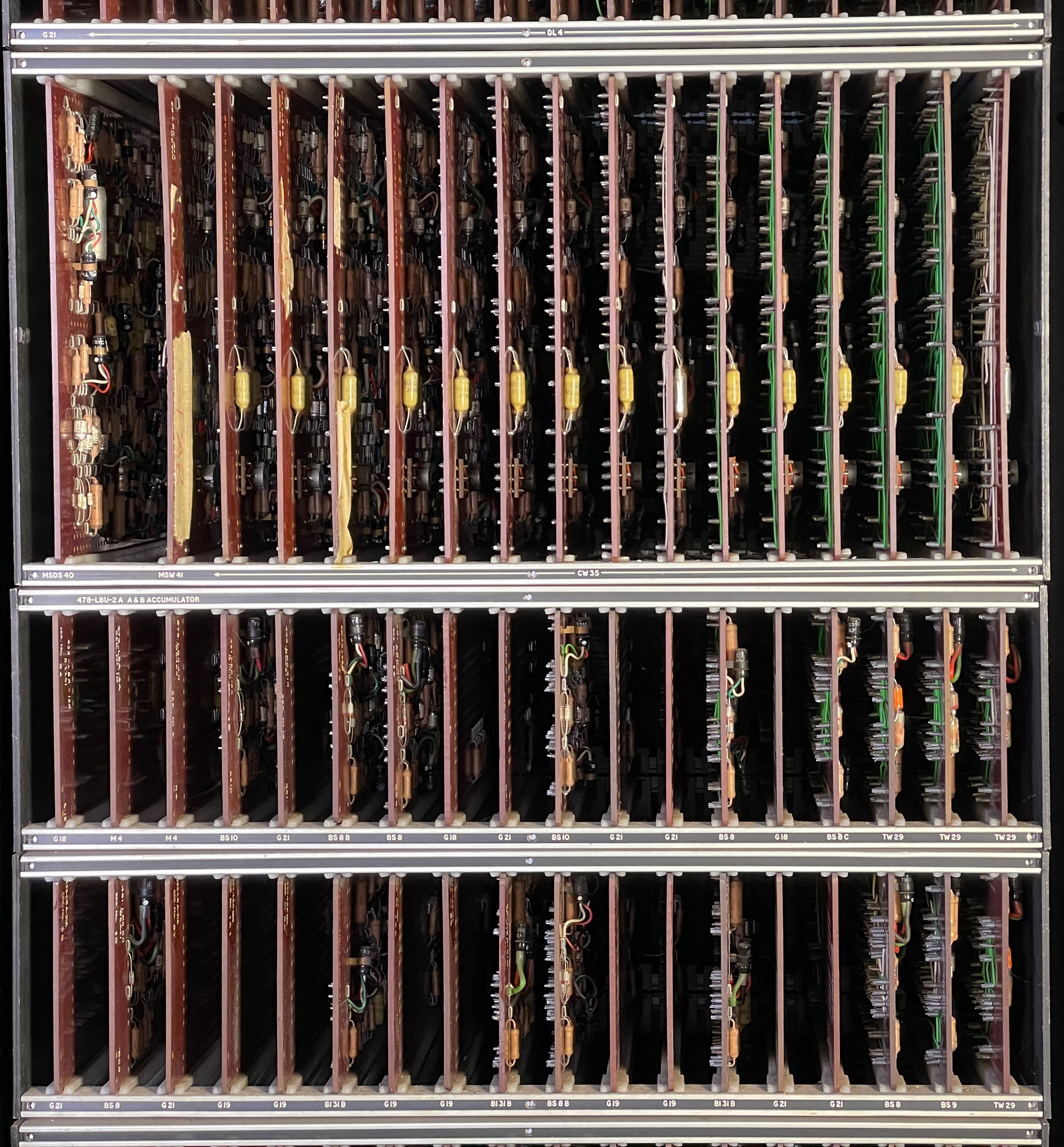

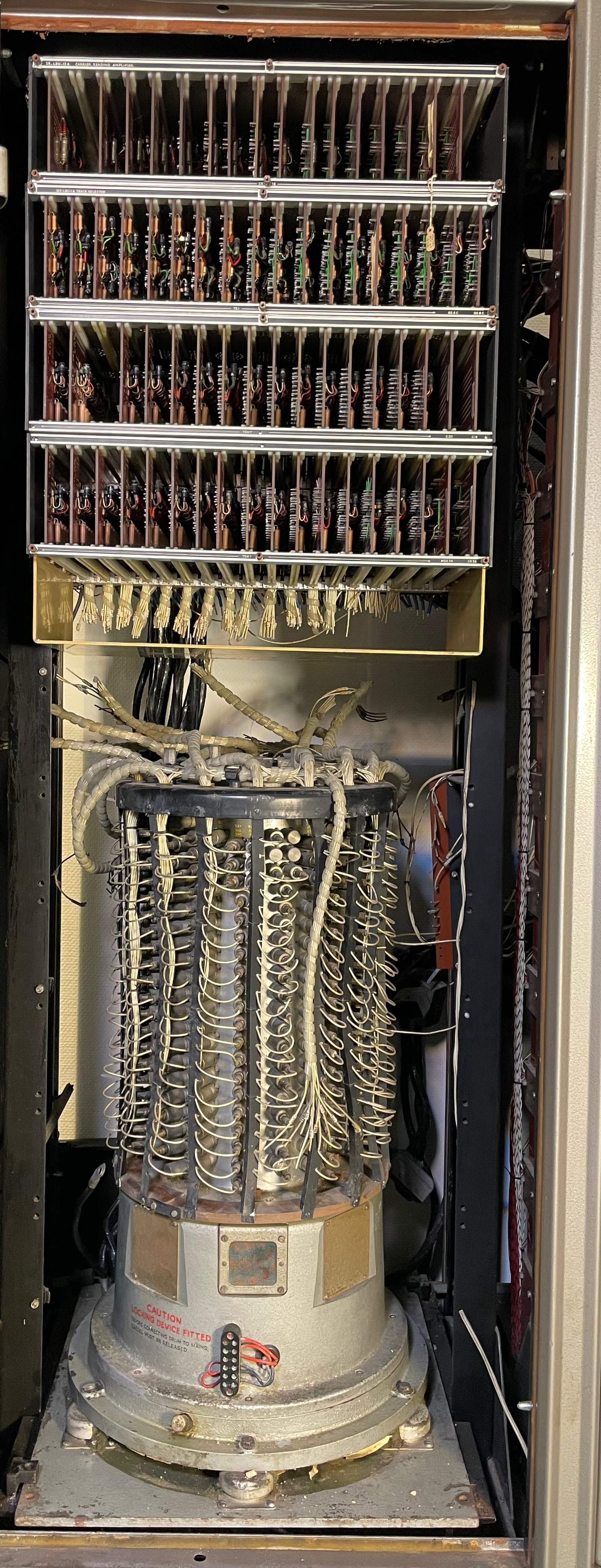

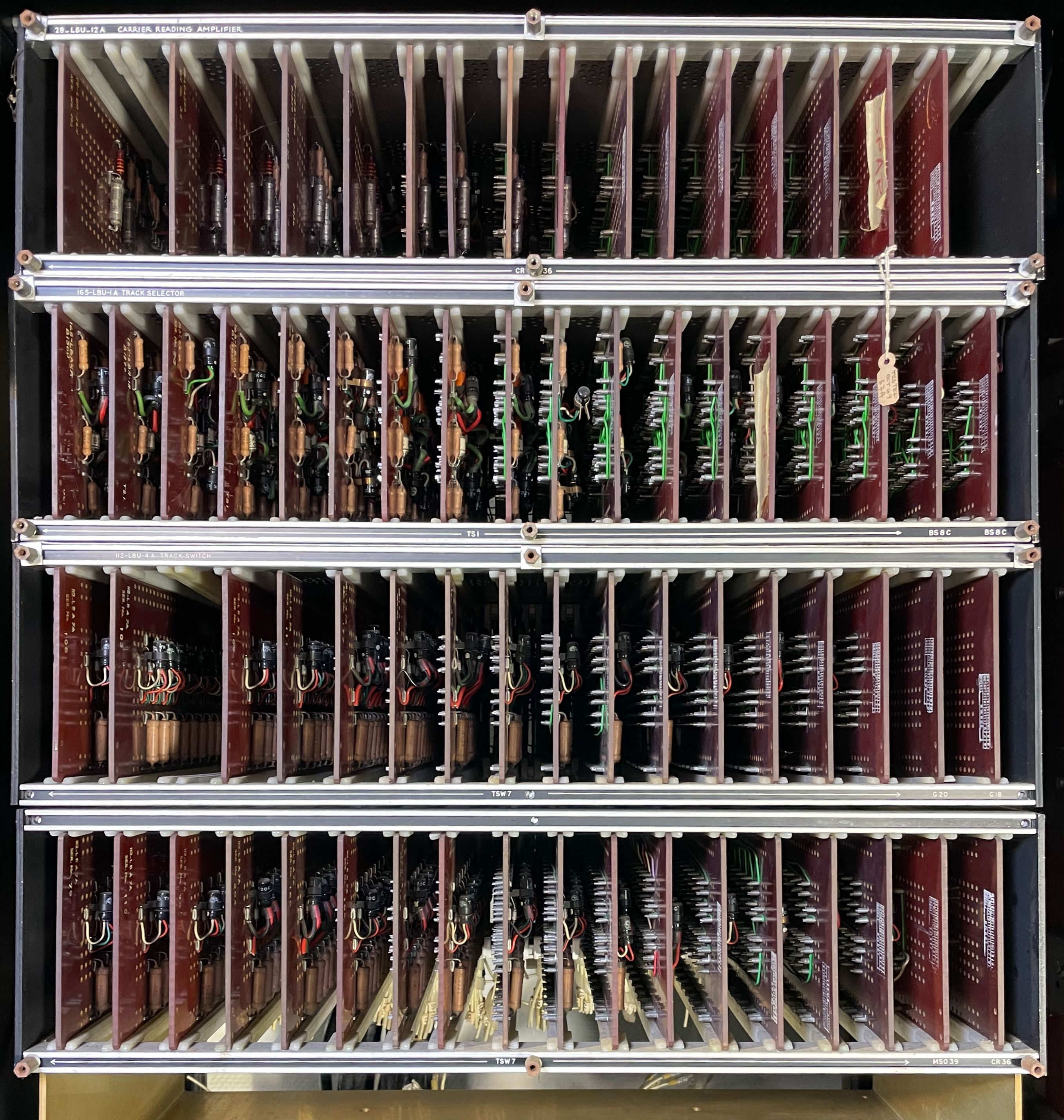

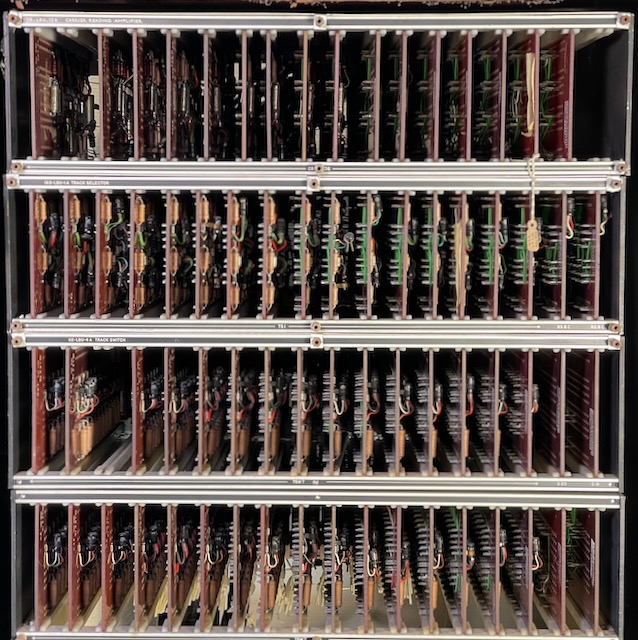

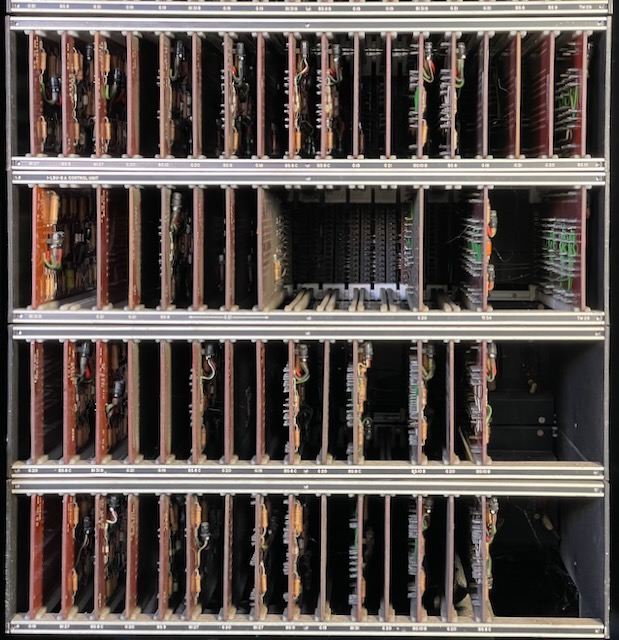

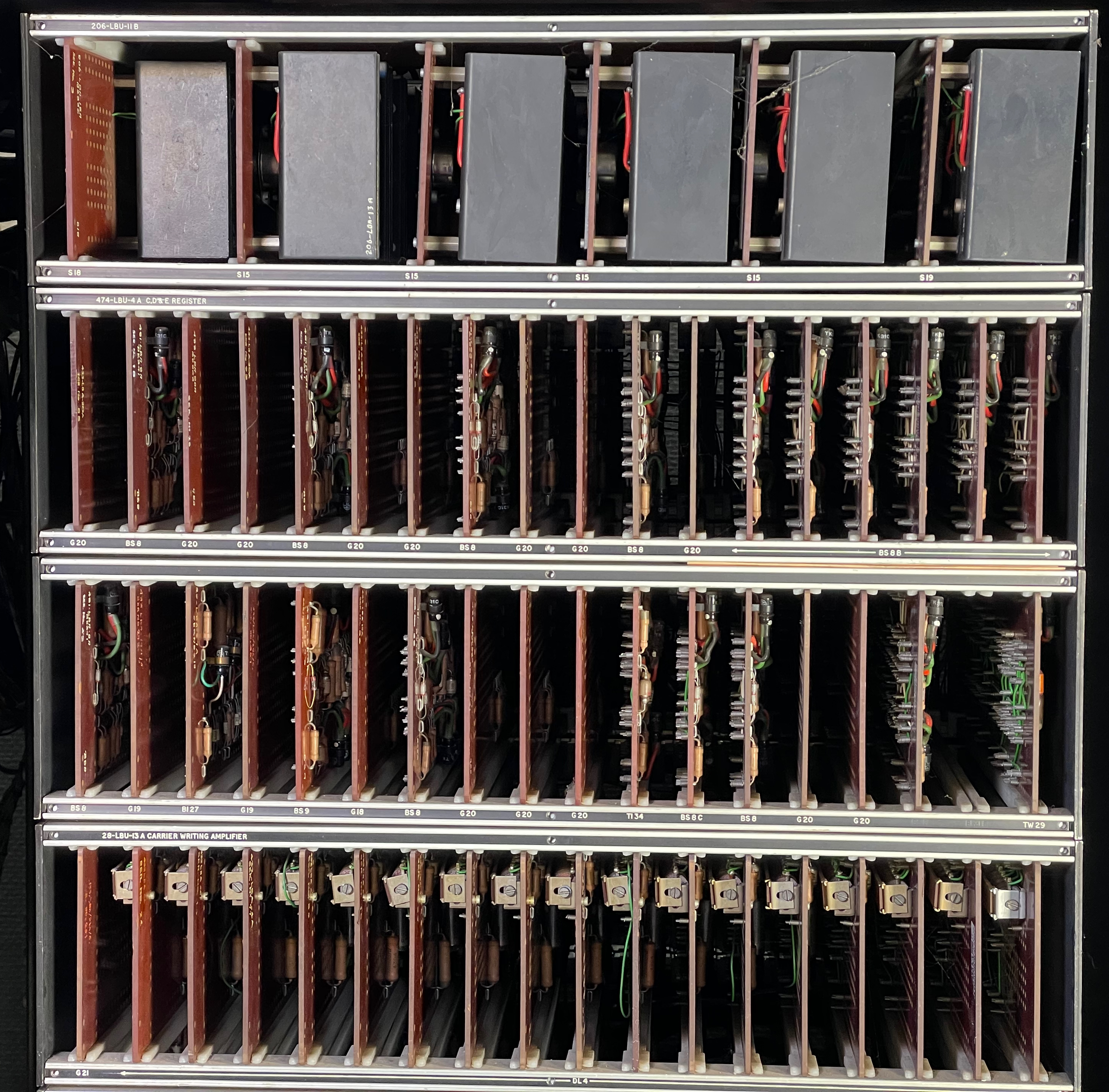

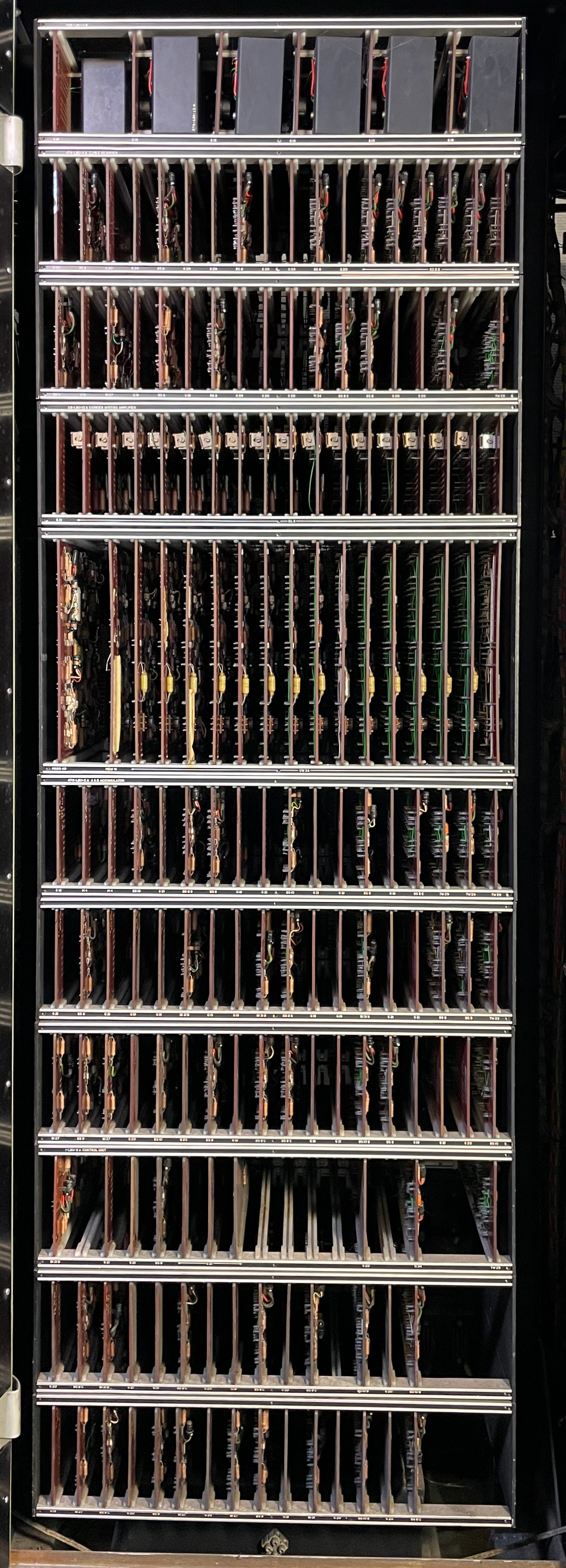

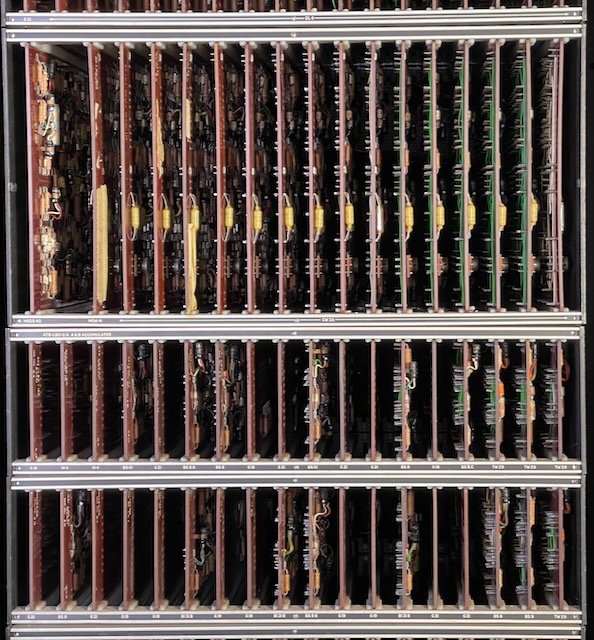

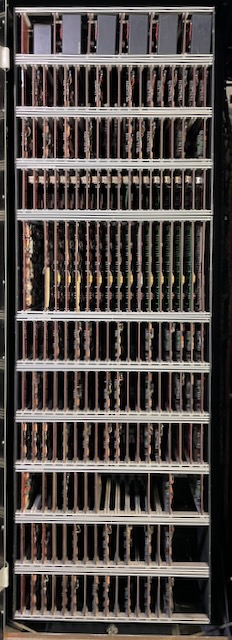

Blick in den Elektronikschrank von vorne (links und mitte)
Für eine vergrößerte Ansicht bitte auf die Bilder klicken !

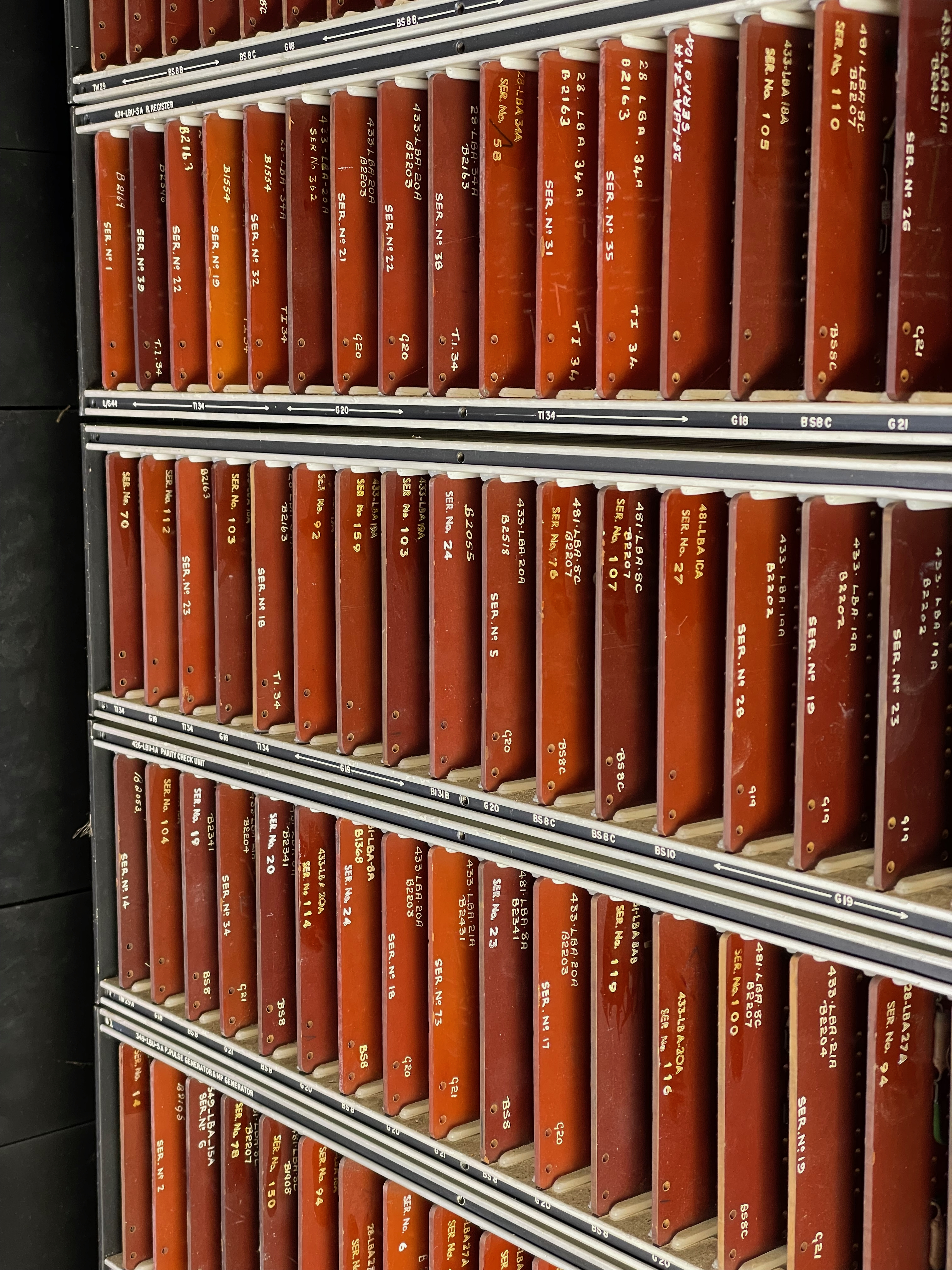

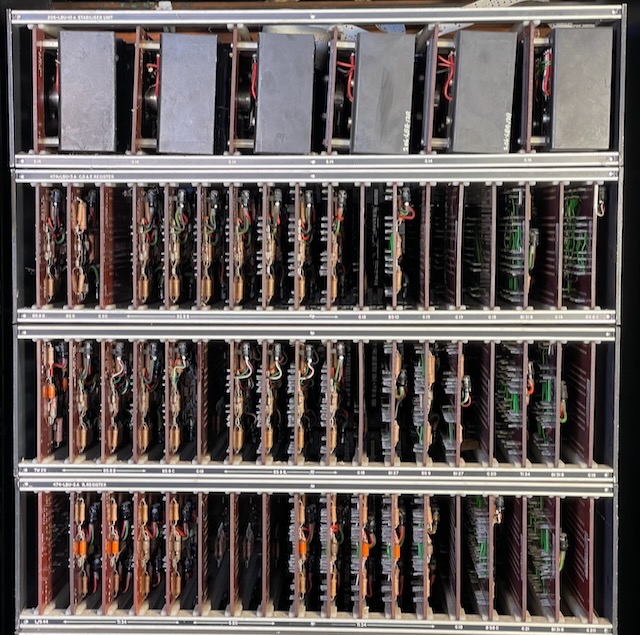

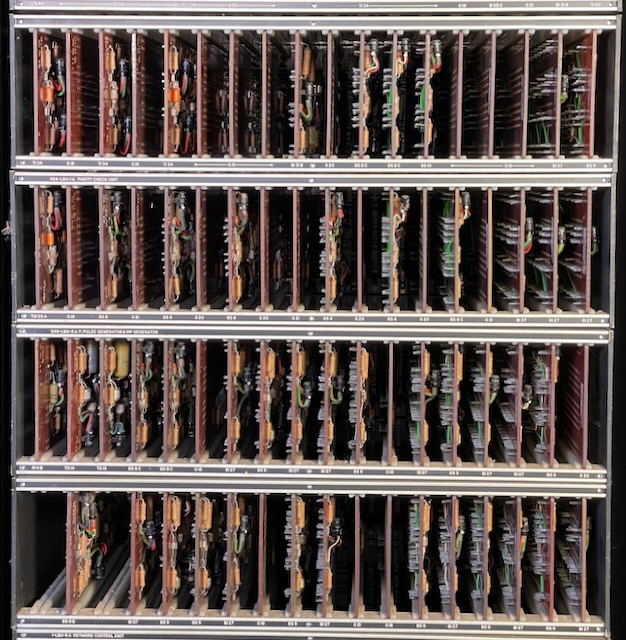

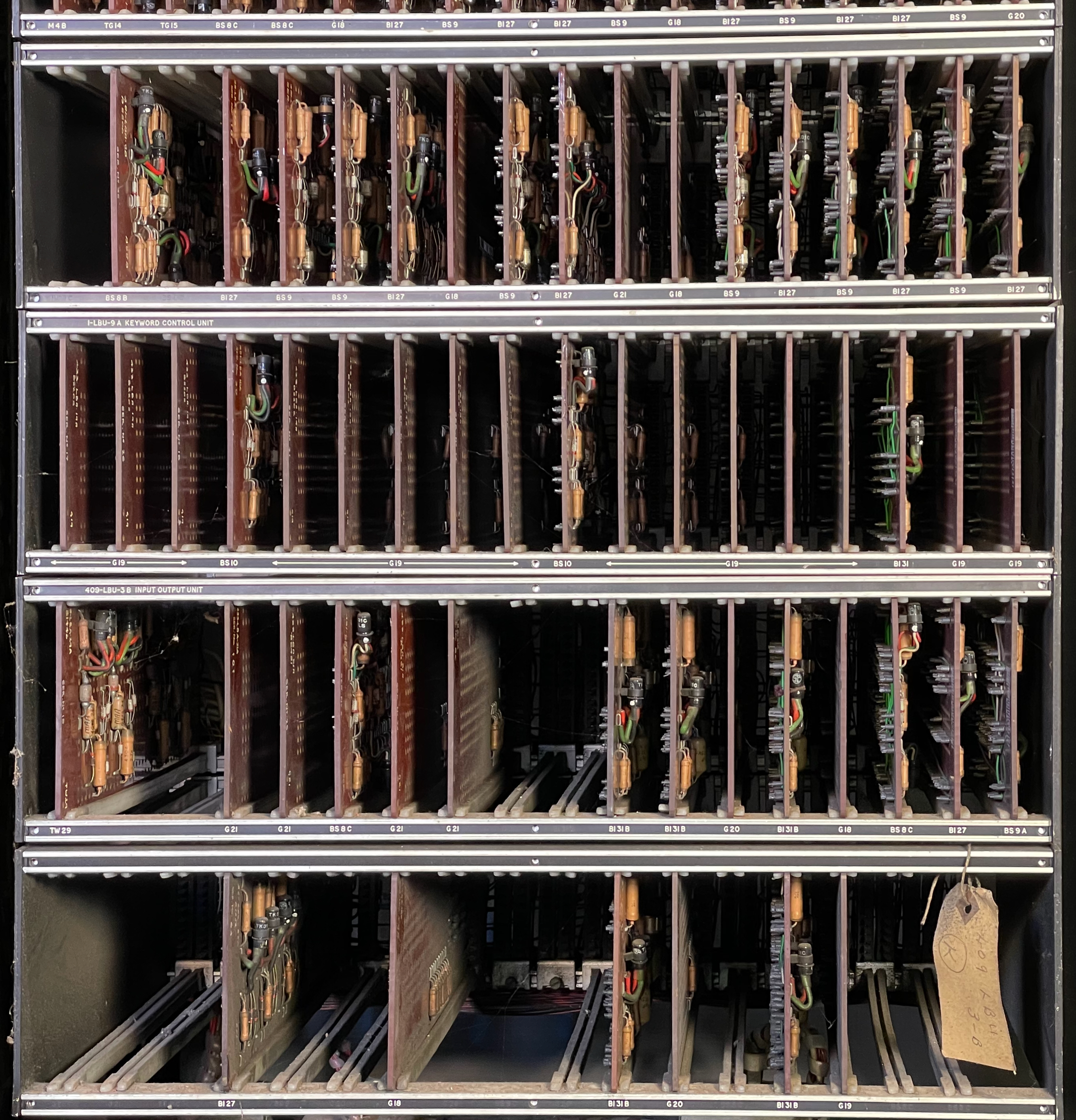

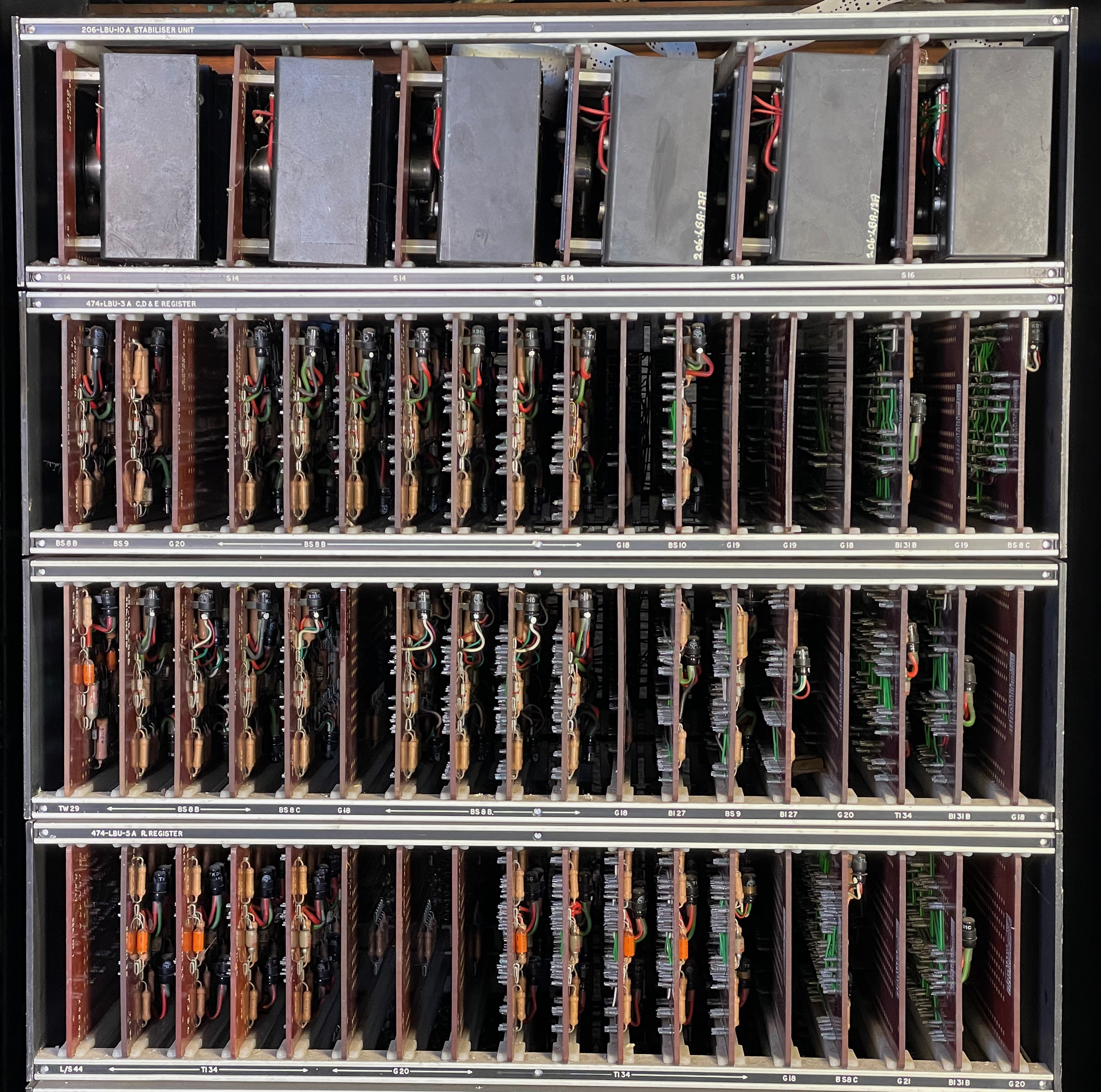

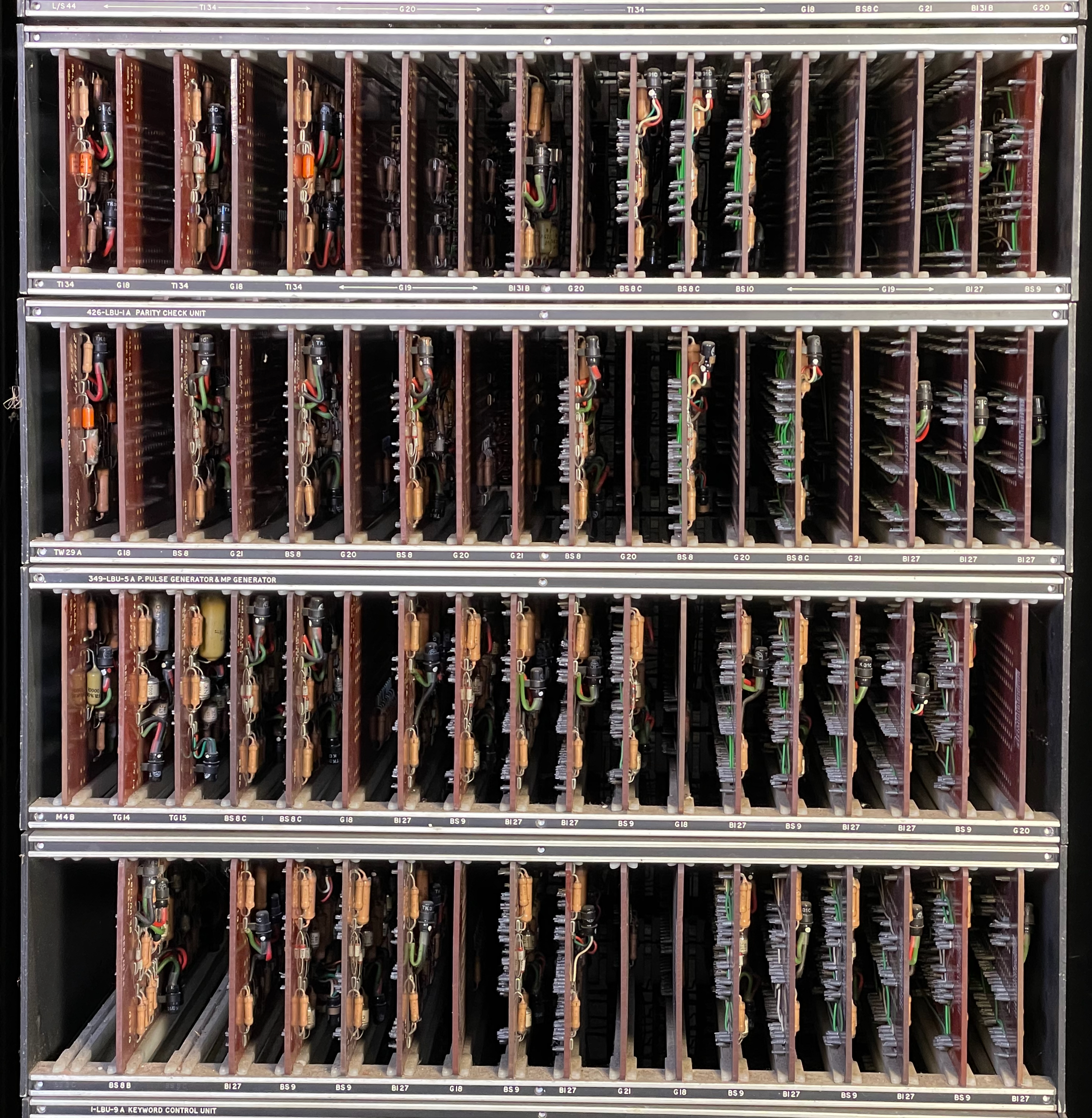

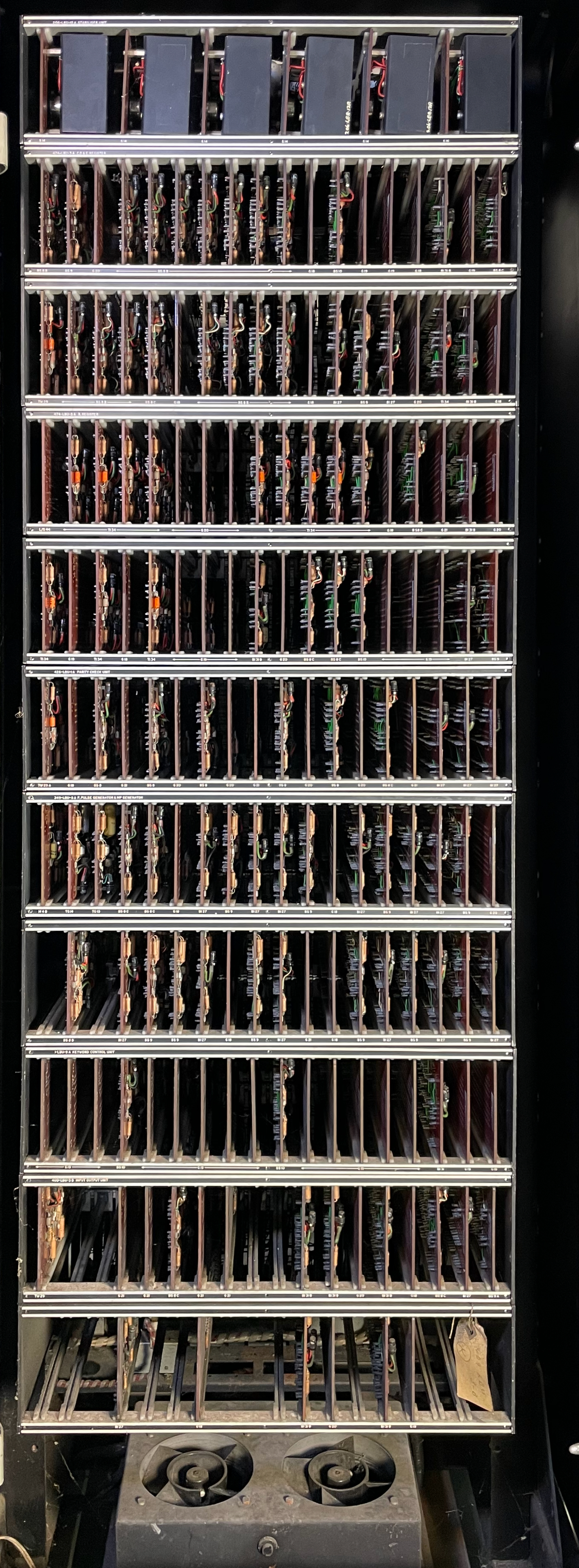

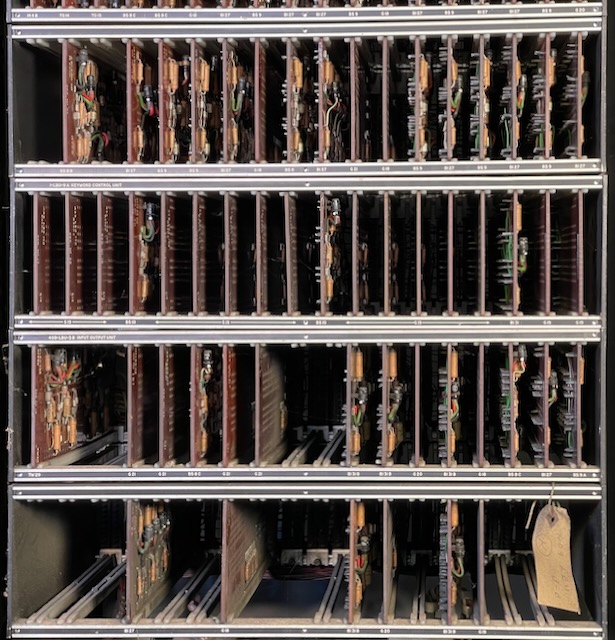

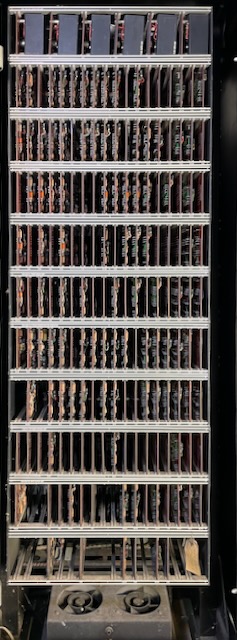

Blick in den Elektronikschrank von vorne (rechts)
Für eine vergrößerte Ansicht bitte auf die Bilder klicken !
Die Platinen:

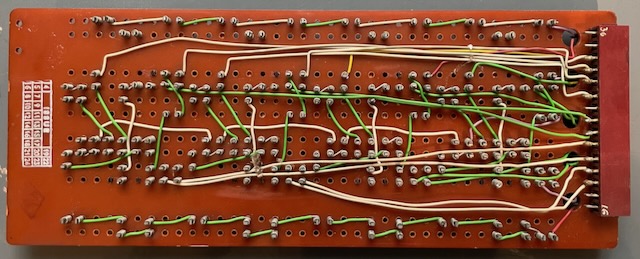

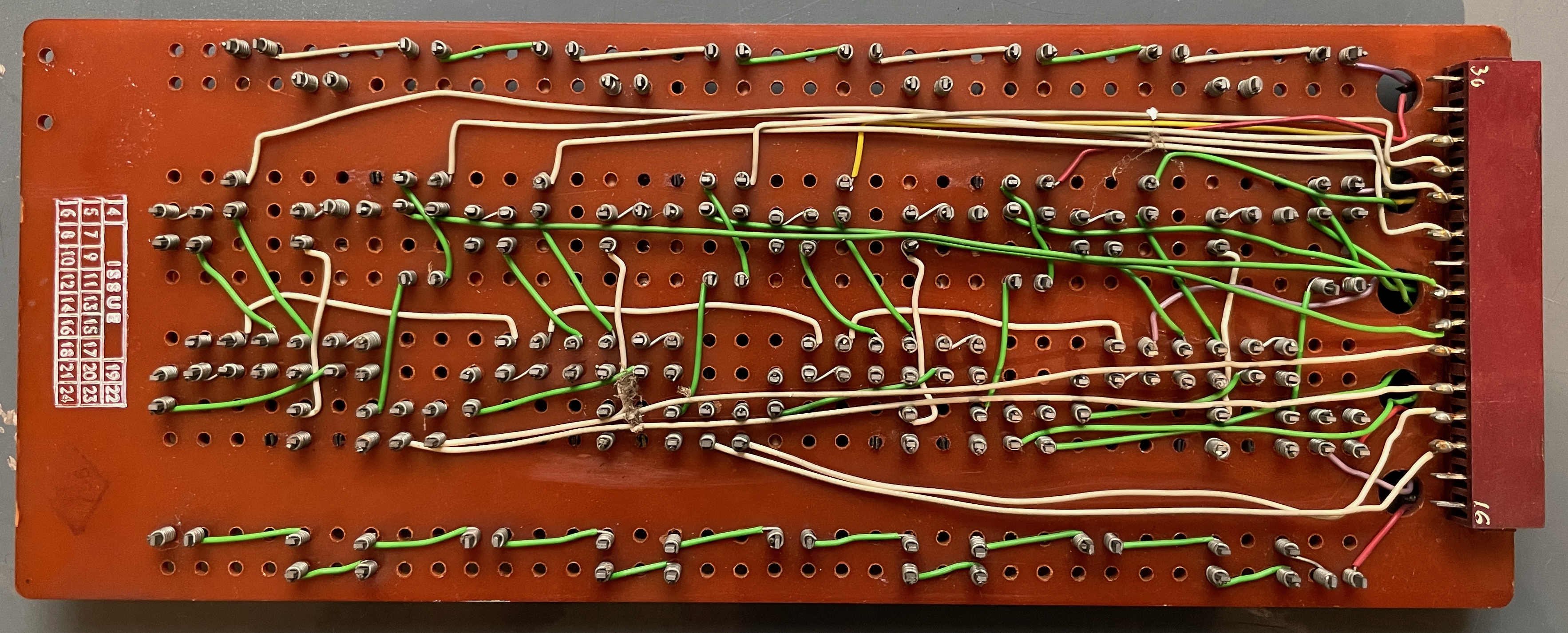

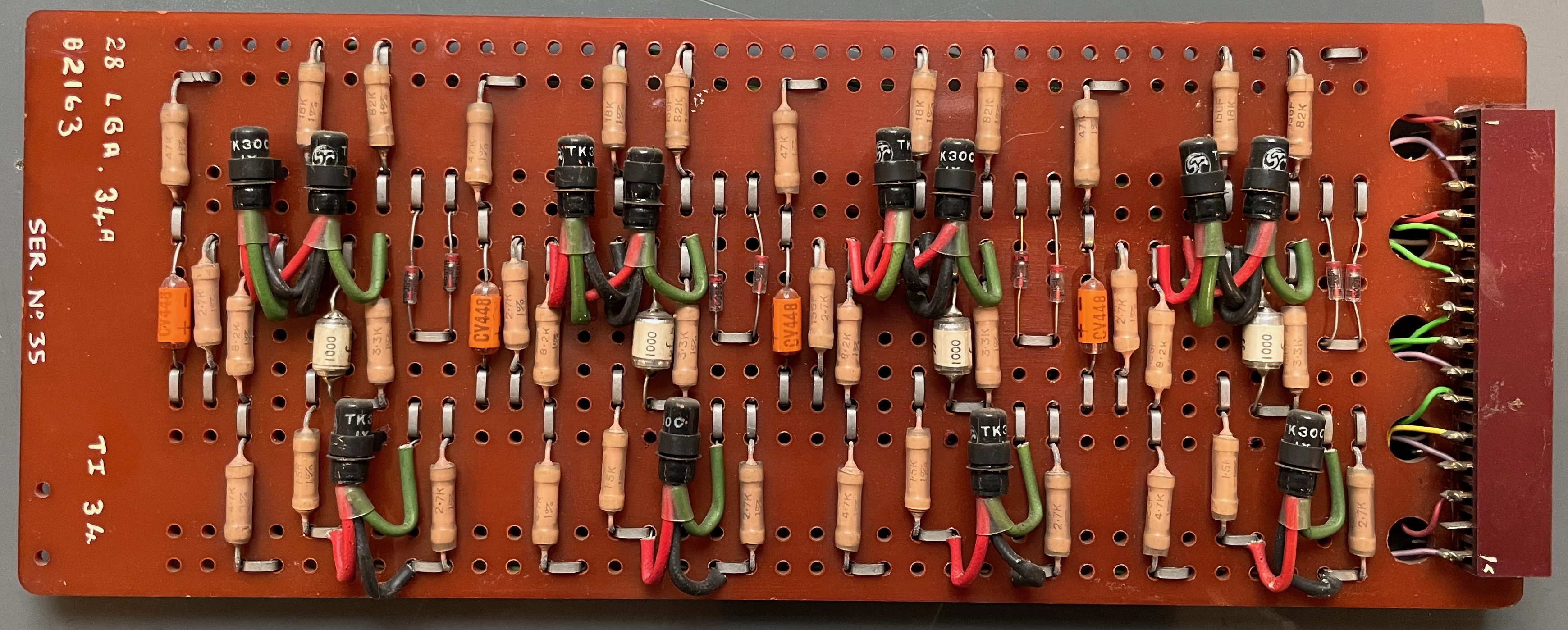

Beispiel einer der Platinen
Für eine vergrößerte Ansicht bitte auf die Bilder klicken !
Die Peripherie:

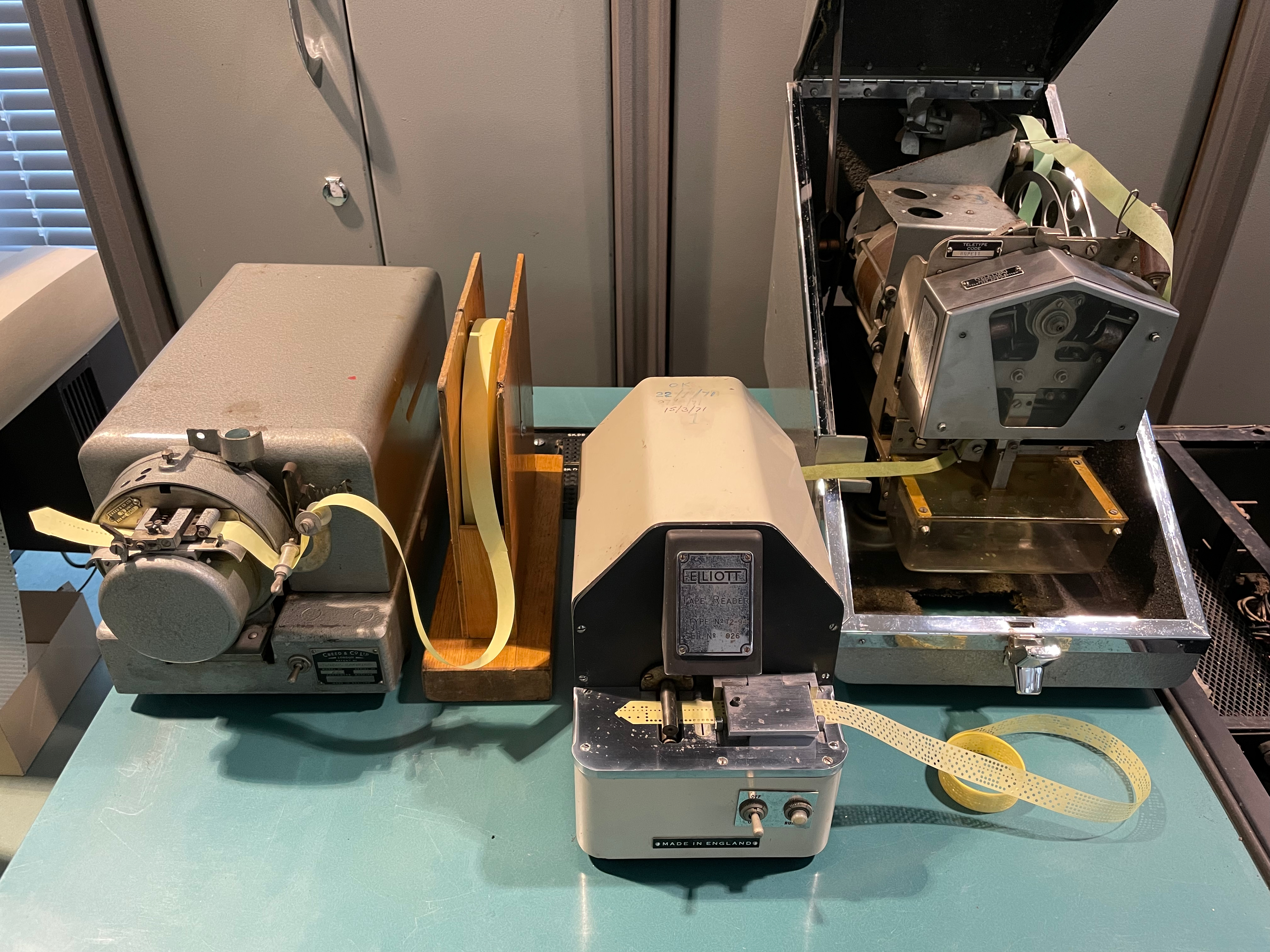

Betrieben wurde unsere Stantec mit einem Papertape-Leser 6S/6M von Creed (linkes Bild, li.), wahlweise auch

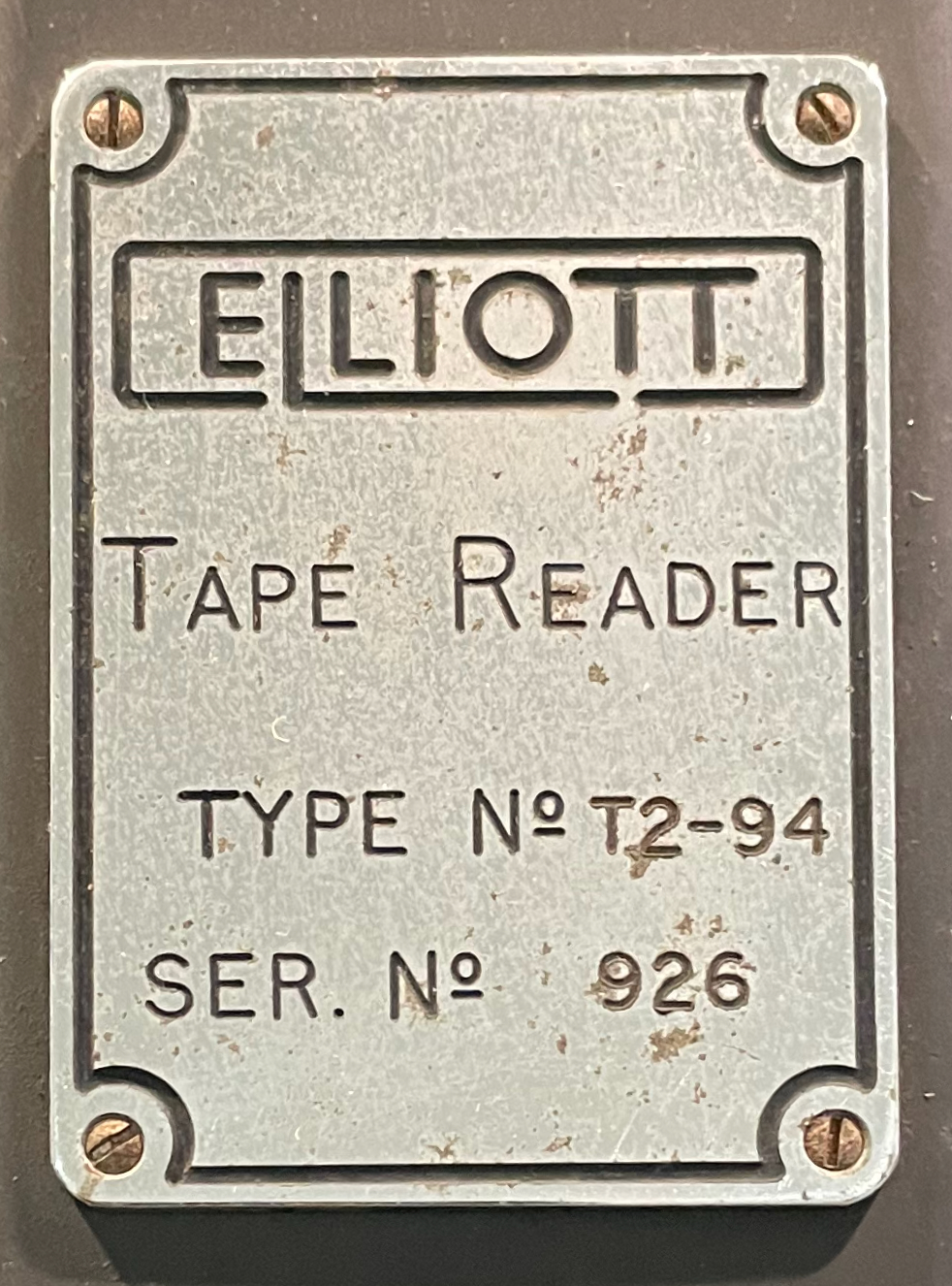

mit einem Leser von Elliott T2-94 (linkes Bild mi.) und einem Papertape-Stanzer BRPE11 von Teletype (linkes Bild re.).

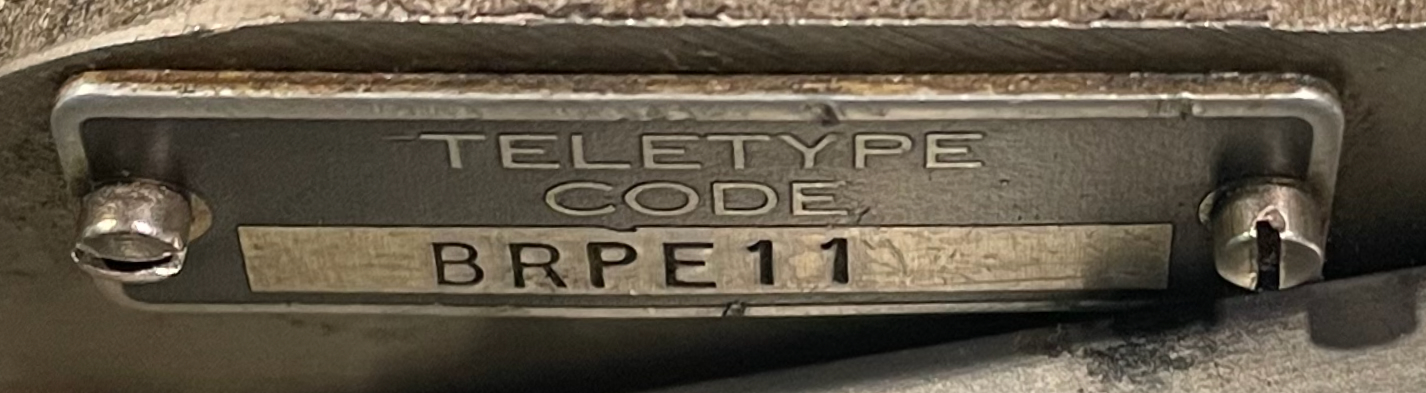

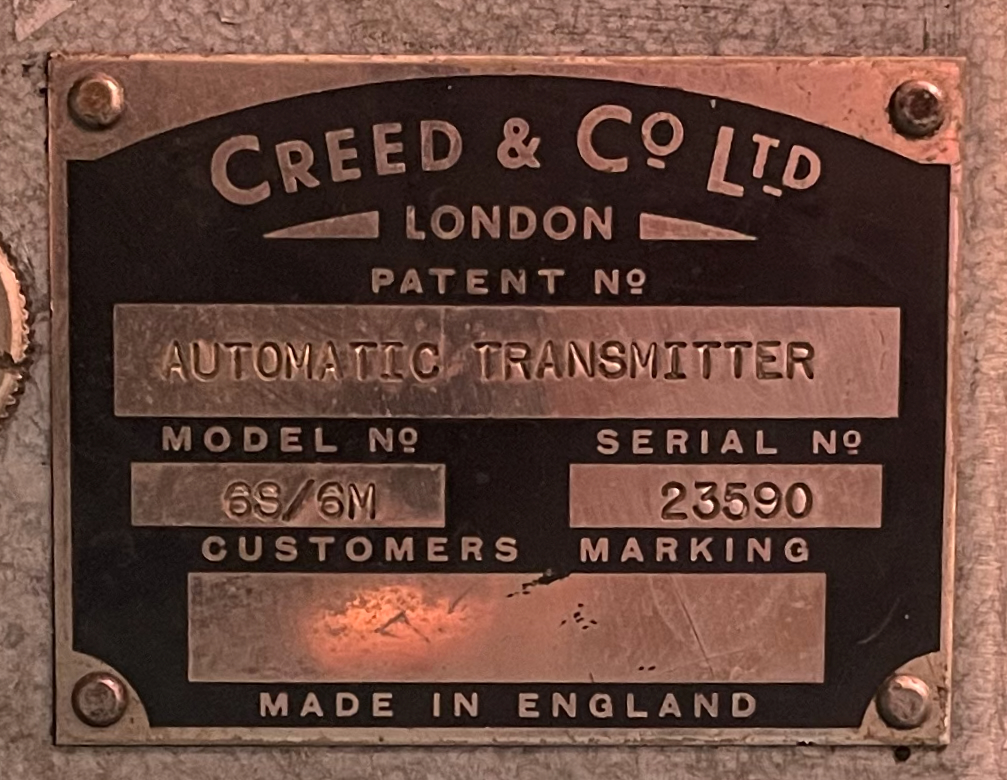

Die zugehörigen Typschilder als Bild 2., 3. und 4. von li.

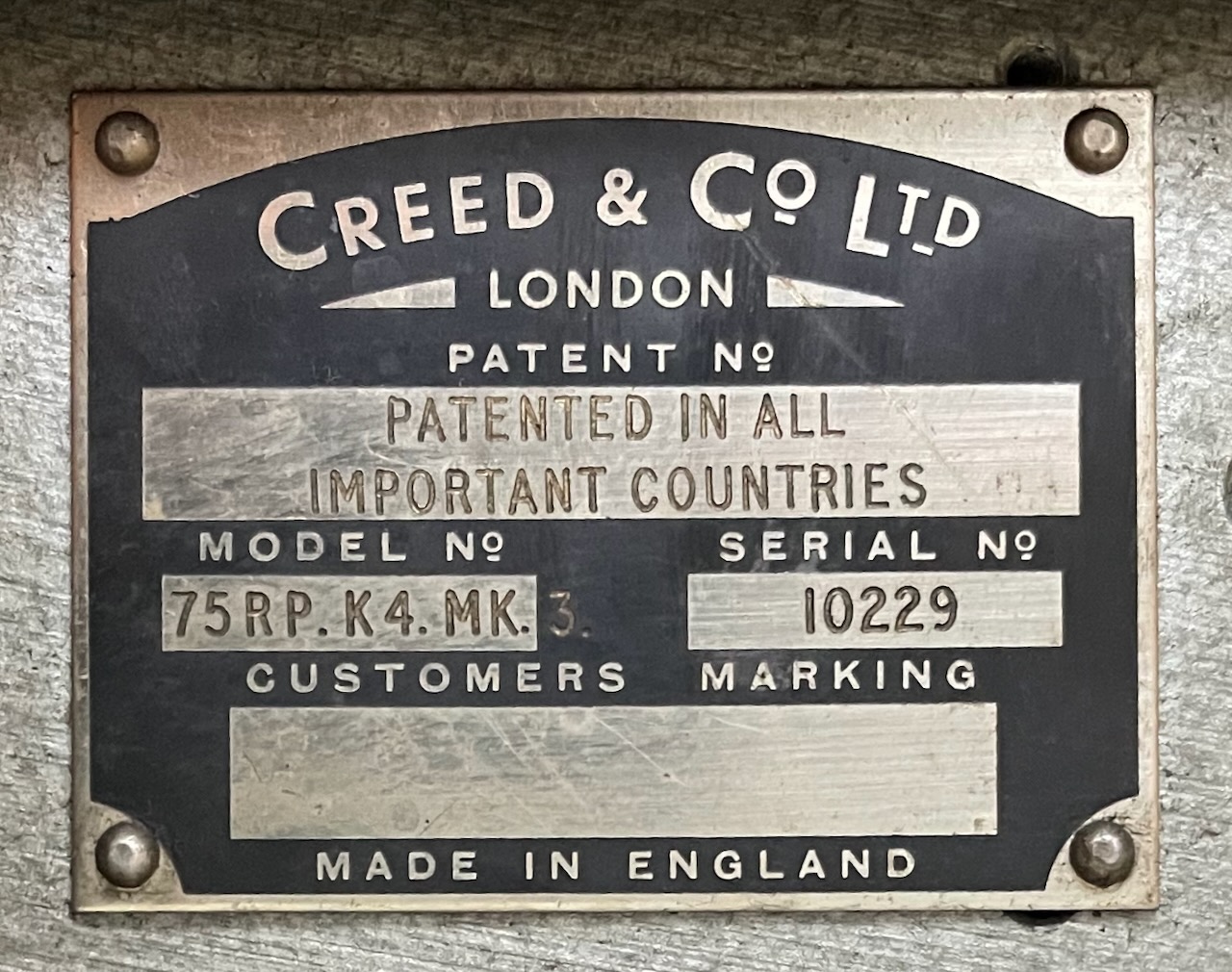

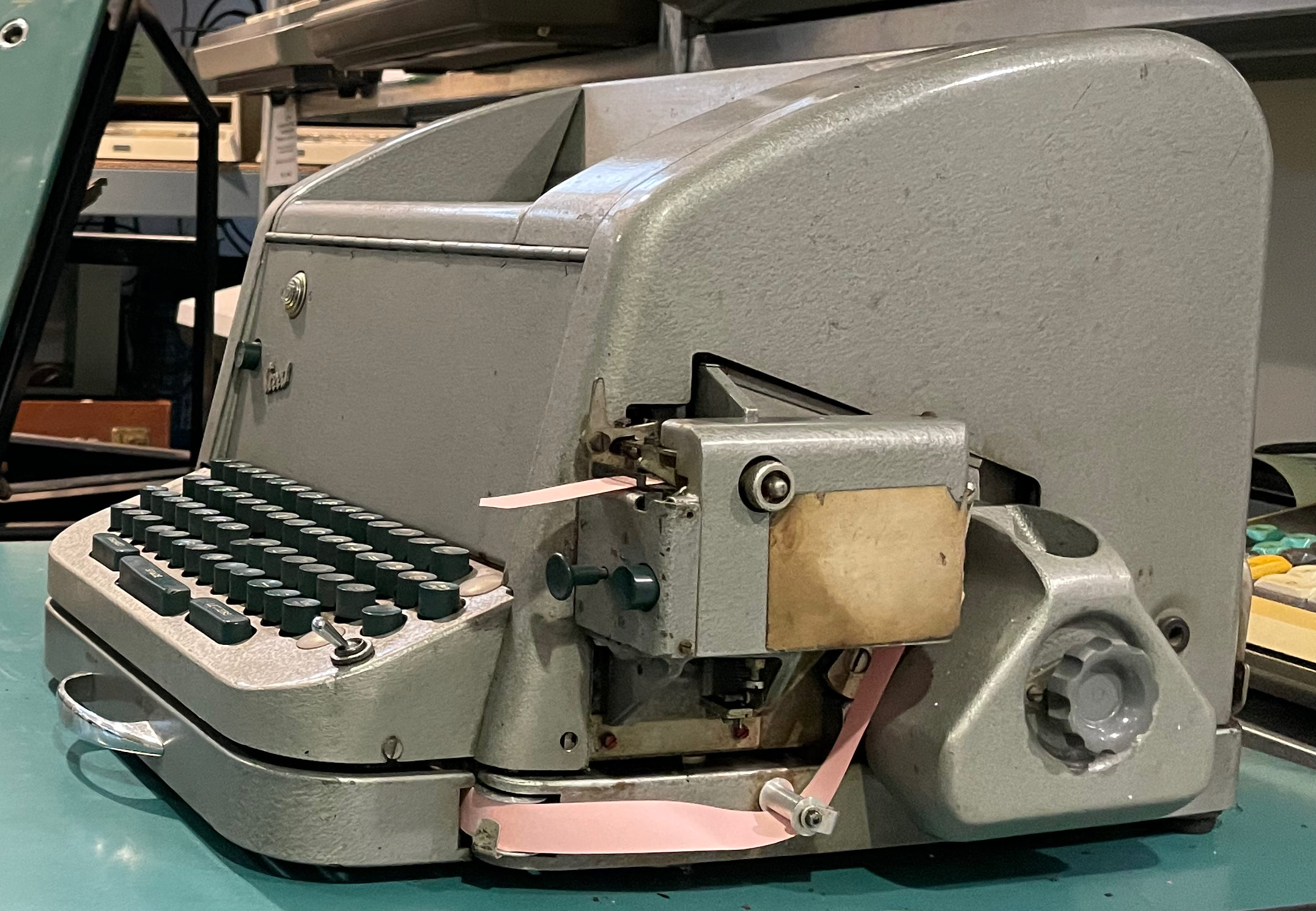

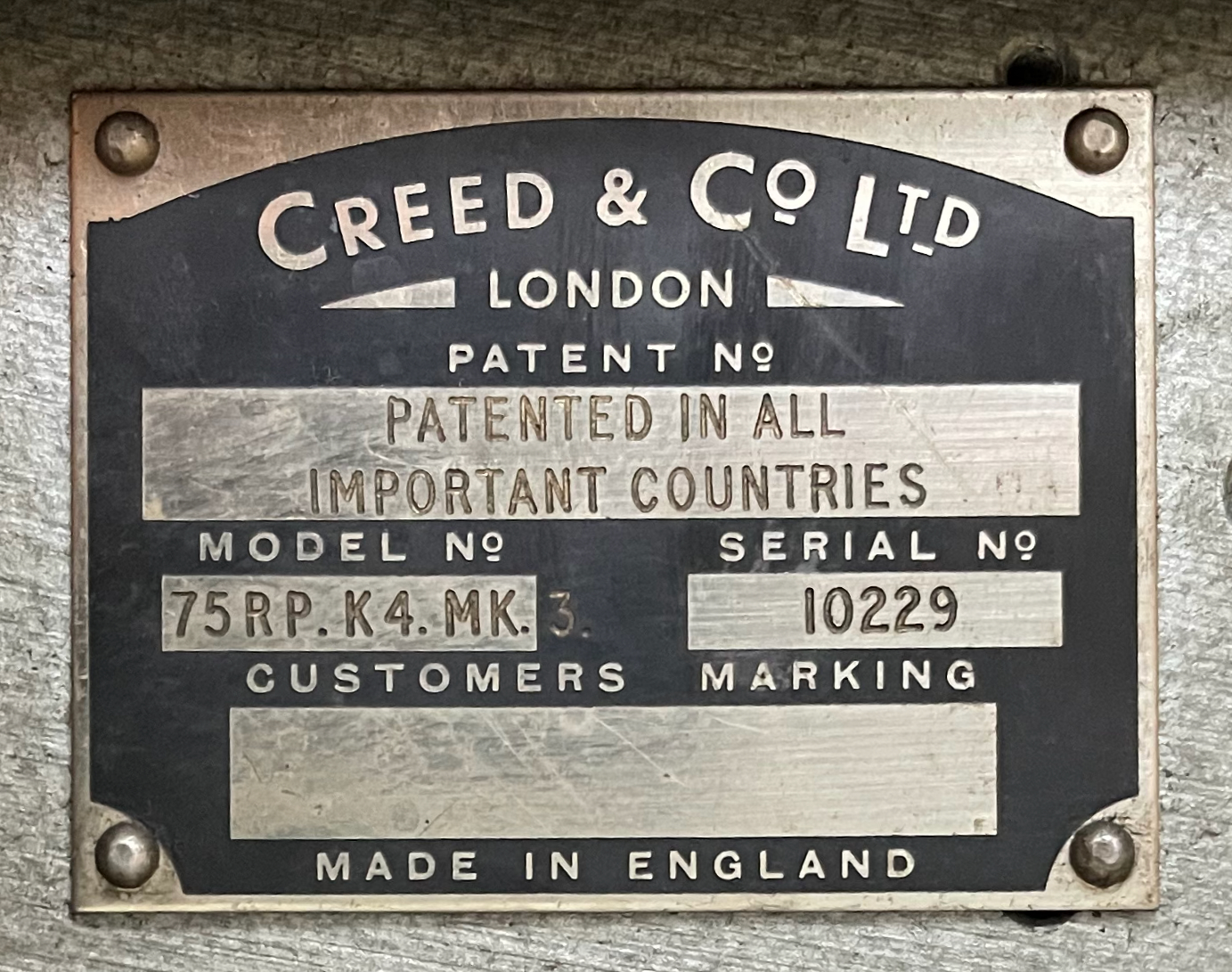

Der Ausgabe diente ein Creed Fernschreiber Modell 75 K4 MK3 mit integrierter Papertape Stanzeinrichtung (2. v. re.) und zugehöriges Typschild (re.)
Für eine vergrößerte Ansicht bitte auf die Bilder klicken !
Über die Instandsetzung der Peripheriegeräte werden wir hier berichten ... (wird fortgesetzt)
Vorhandene Lochstreifen:
Leider sind zu unserer Stantec nur wenige Lochstreifen vorhanden. Sie lassen sich mit üblichen 5-Kanal-Lochstreifenlesern lesen und entsprechend umkodieren. In der Mehrzahl enthalten unsere Streifen Datensätze. Ein Lochstreifen enthält ein Testprogramm für den Streifenstanzer und -leser. Im Downloadbereich (weiter unten) haben wir die Ergebnisse der Digitalisierung dokumentiert.

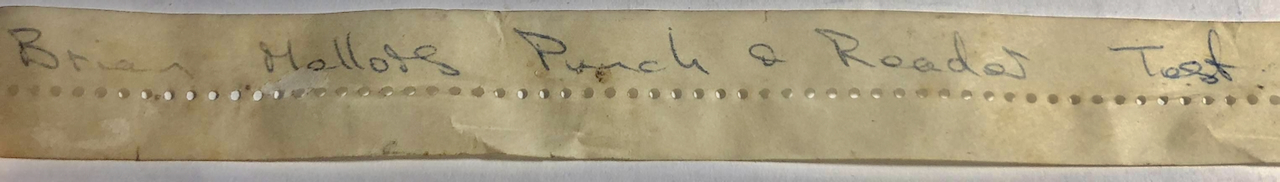

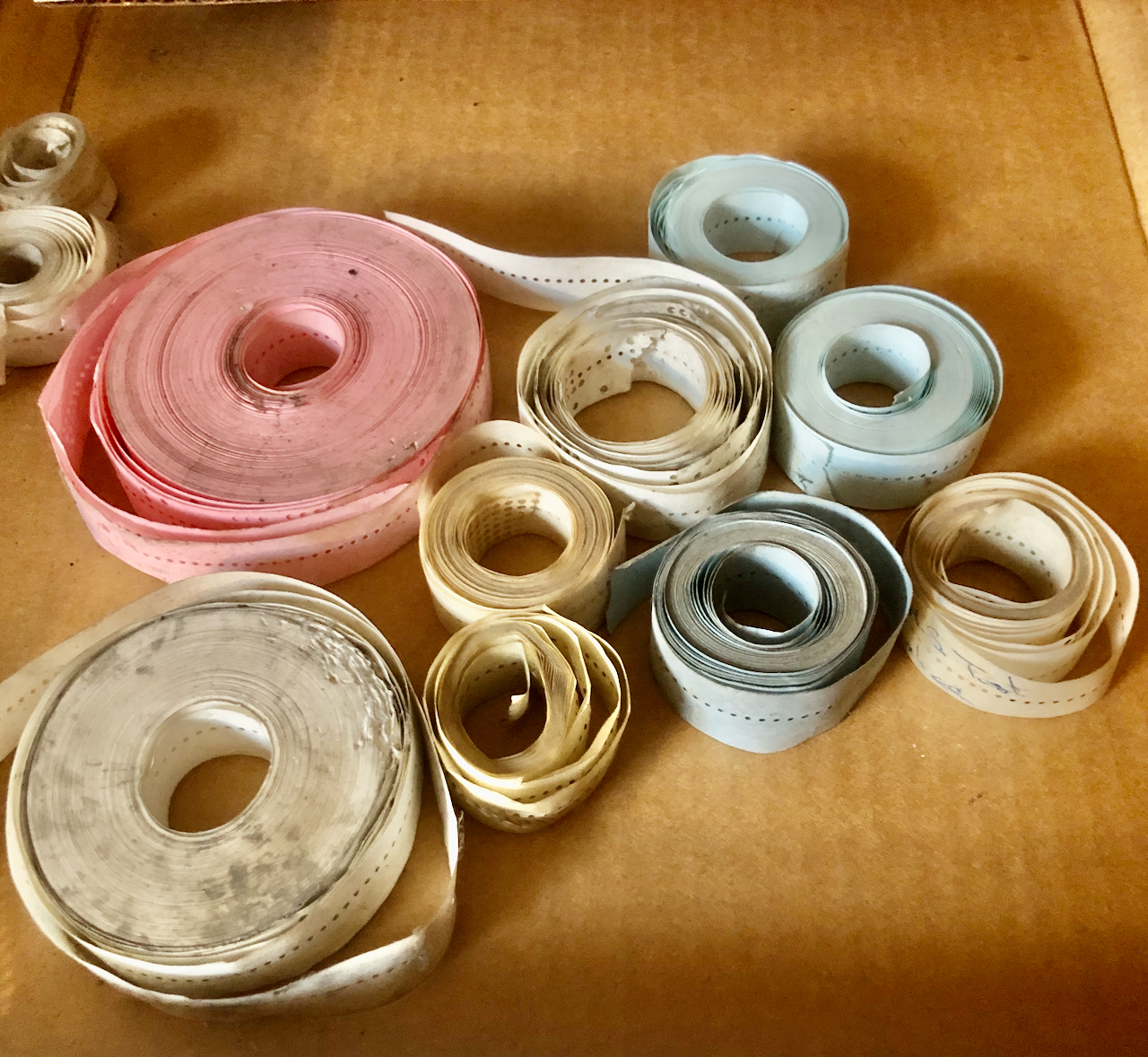

vorhandene Lochstreifen (li.), Beispiel eines Testprogramm-Streifens (re.)
Für eine vergrößerte Ansicht bitte auf die Bilder klicken !
Diverse Hinweise:

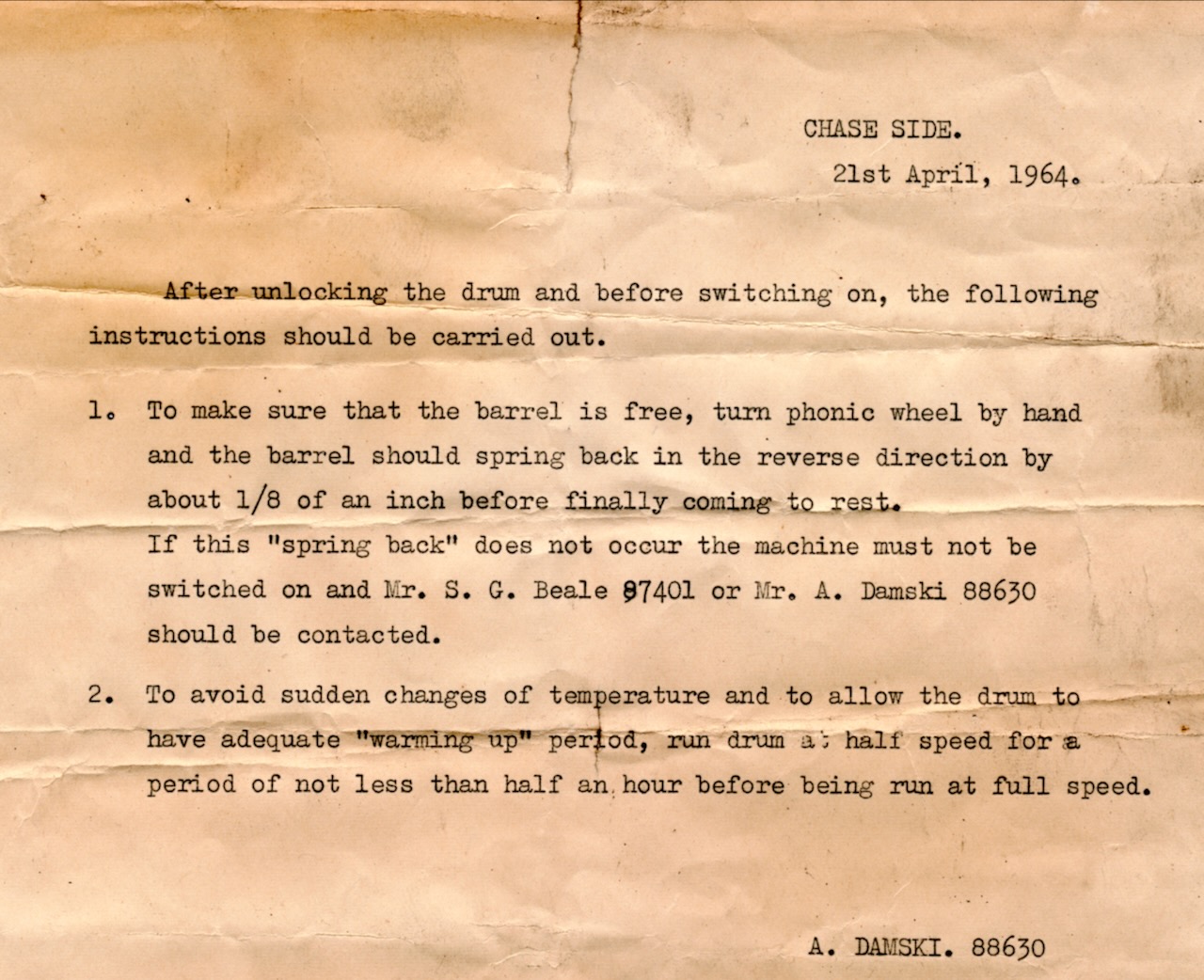

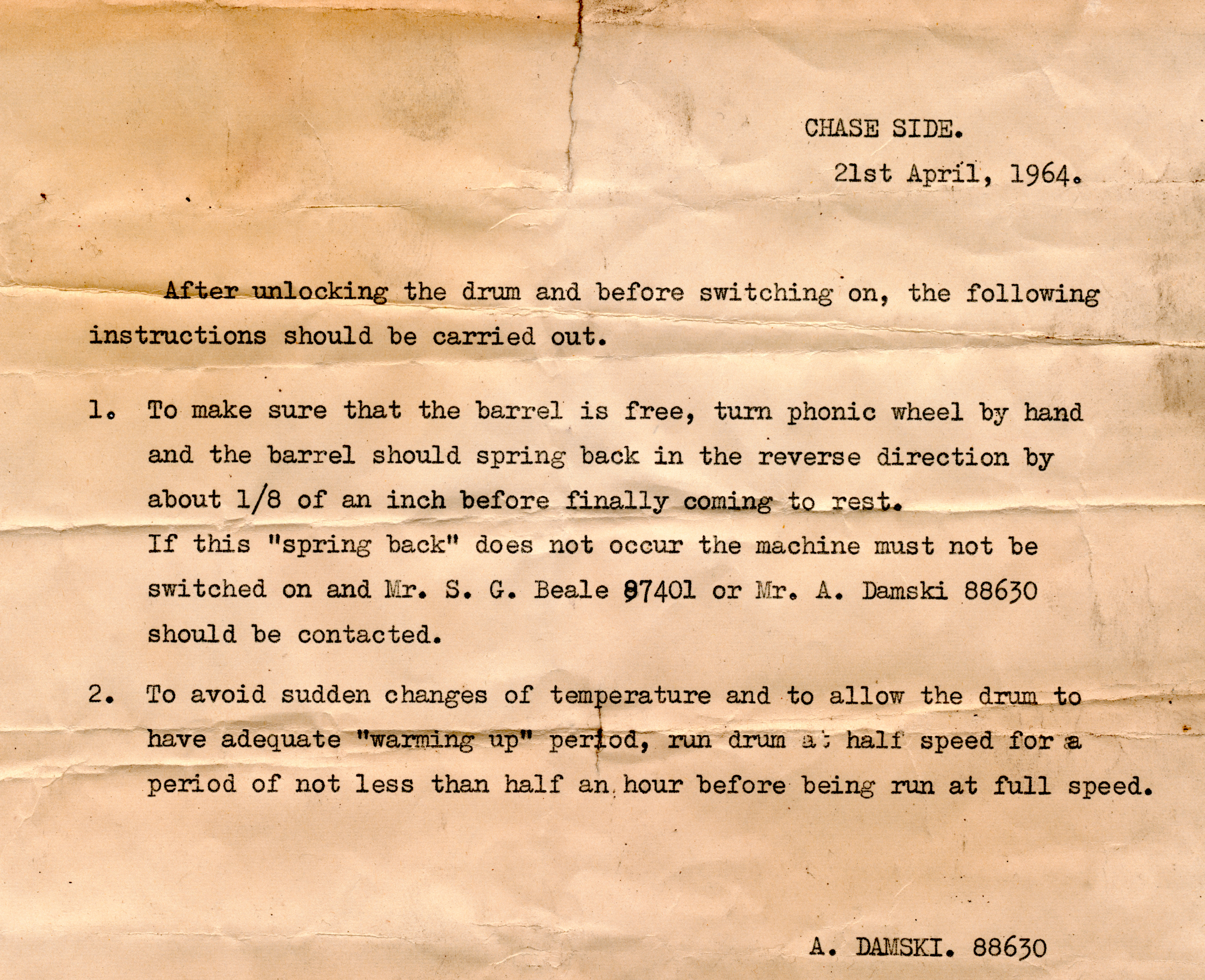

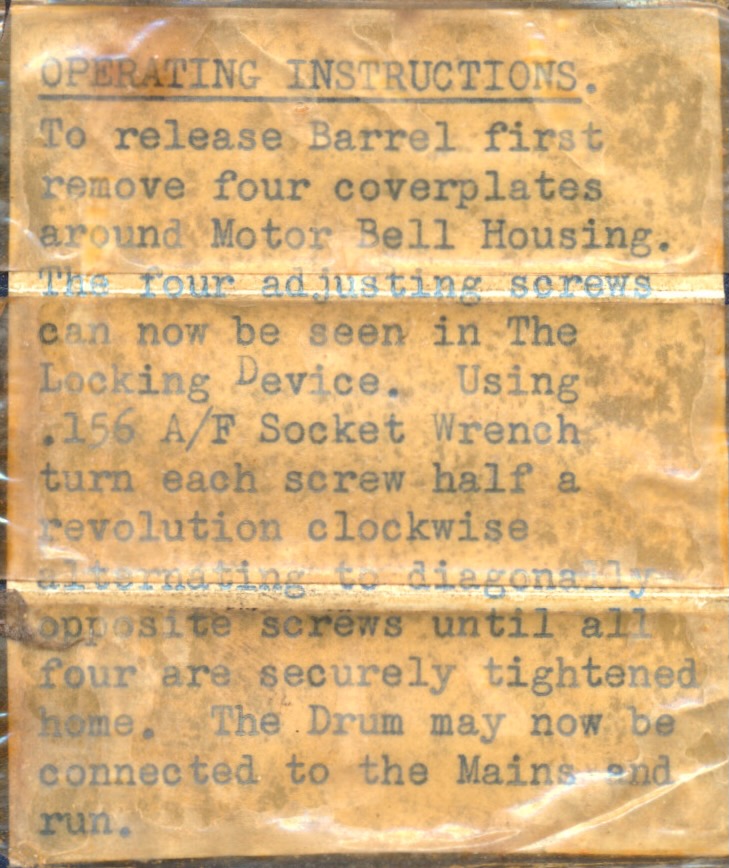

Ein Brief lag in dem Elektronikschrank (li, 2.v.li), ein Hinweis klebte an der Trommel (2.v.re)
und ein Zettel klebte in einer der Türen (re)
Für eine vergrößerte Ansicht bitte auf die Bilder klicken !

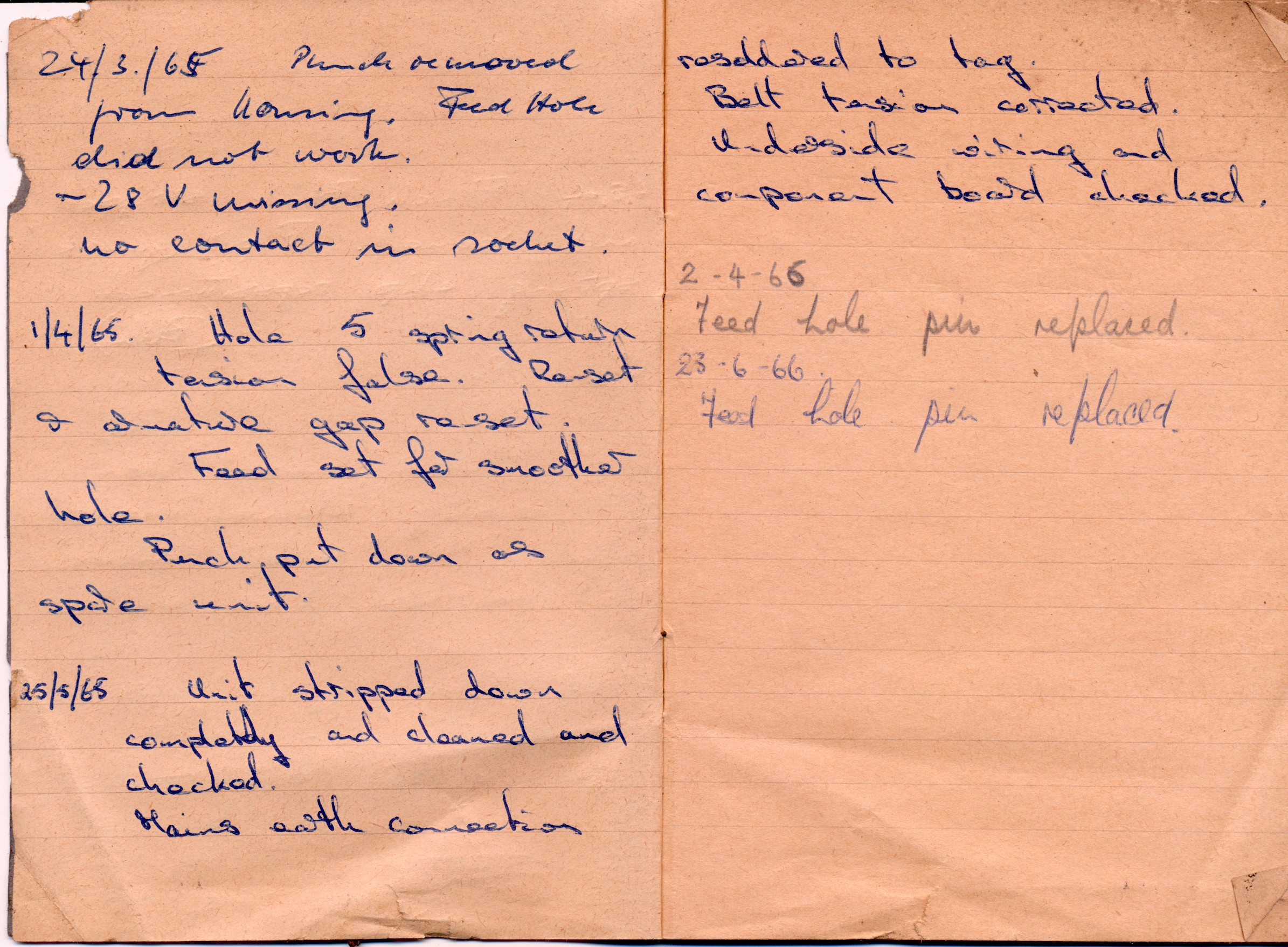

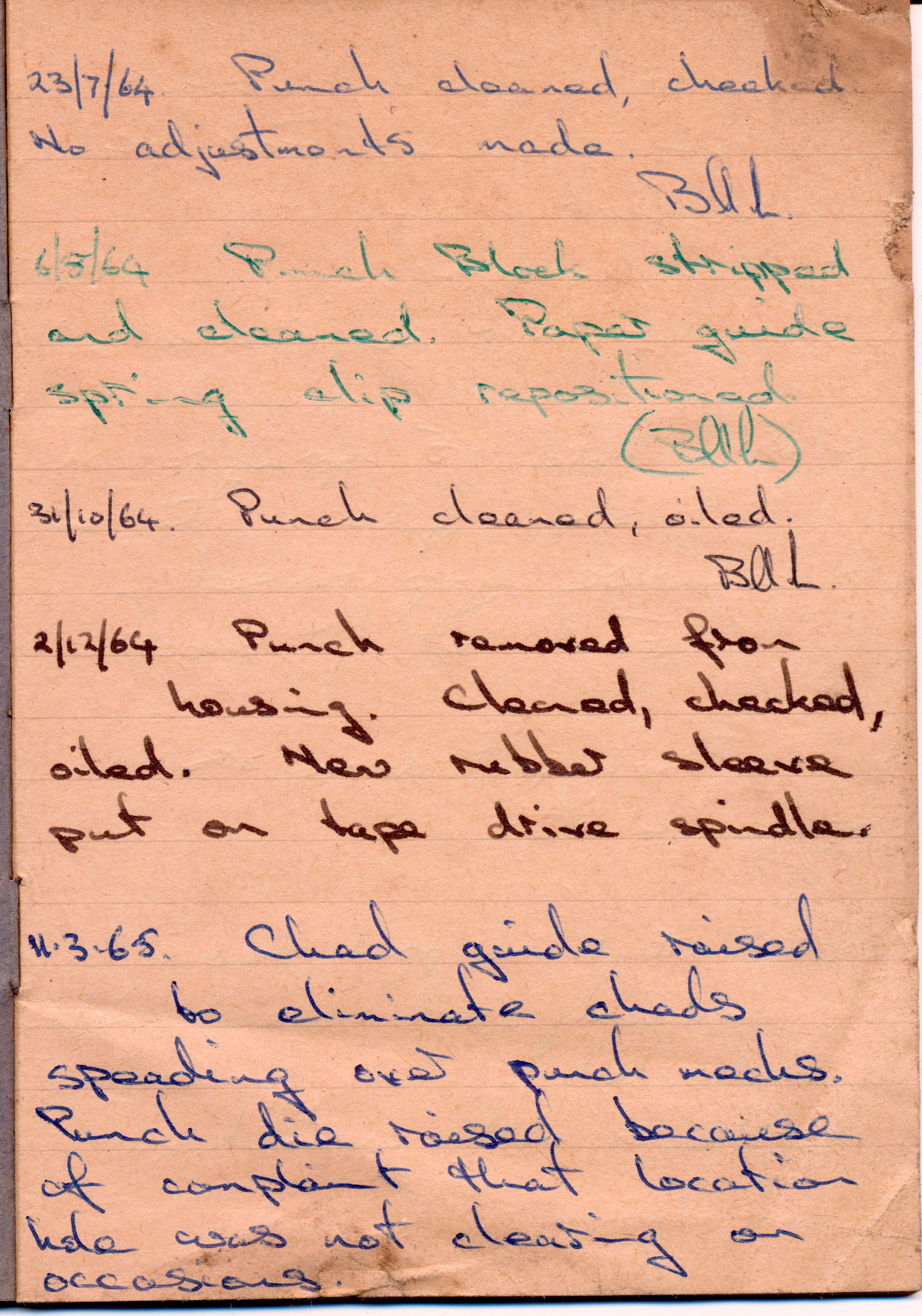

Und dann fanden wir noch ein Notizheftchen mit Notizen zu Reparaturen an der Punch-Einheit.
Für eine vergrößerte Ansicht bitte auf die Bilder klicken !
Wiederinbetriebnahme unserer Stantec
Da wir zu unserer Stantec Zebra Mk II weder eine Bedienungsanleitung, noch Schaltbilder oder Verdrahtungspläne haben,
ist an eine Wiederinbetriebnahme zur Zeit nicht zu denken. Alleine das unkontrollierte Hochfahren der
Speichertrommel wäre ein immenses Risiko.
Jurjen Bos hat einen sehr schönen Emulator für die Zebra geschrieben,
an ihm kann man eine Menge zur Bedienung lernen.
Mittlerweile wurde ein Kontakt zu dem Kurator der History of Computing Collection at Swansea University (GB, Wales)
hergestellt. In deren Sammlung befindet sich die wahrscheinlich einzige noch überlebende Stantec Zebra Mk. II neben
unserer Maschine. Wir müssen abwarten, was sich in deren Depots an Unterlagen finden lässt.
wird fortgesetzt ...
Eingescannte Manuals und weitere Bilder zur Stantec:
zum Download unserer Dokumente geht es hier
wird fortgesetzt ...
