MAEL 4000

*** ACHTUNG BAUSTELLE ! *** Stand: Sept. 2022

An dieser Stelle berichten wir über die Bestandsaufnahme zu unserer MAEL und die Wiederinbetriebnahme der Maschine. Die Seite wird kontinuierlich mit neuen Inhalten ergänzt.

Herkunft unserer MAEL

Hier Links zur Herkunft und zur Ankunft im technikum29.

Aufbau unserer MAEL

Unsere MAEL Zentraleinheit besteht aus einer MAEL 4000 Calculating Unit 4000 SerNo 21403. In diesem Rack befinden sich neben dem Netzteil und dem Kernspeicher (100R 1000) 10 Platinen:

SQR P050 A
DIV P049 A
MTP2 P044 A
AOP P042 B
PRT P040 B
COD P031 B
JMP P030 B
SRG P041 C
CLK 51-001-14
ARU P026 A

In einem 2. Rack, der MAEL Interface Unit 4001 SerNo 22735 befinden sich neben dem Netzteil noch 4 weitere Platinen:

HSR329 P054 I
FPR P052 B
DRV P039 A

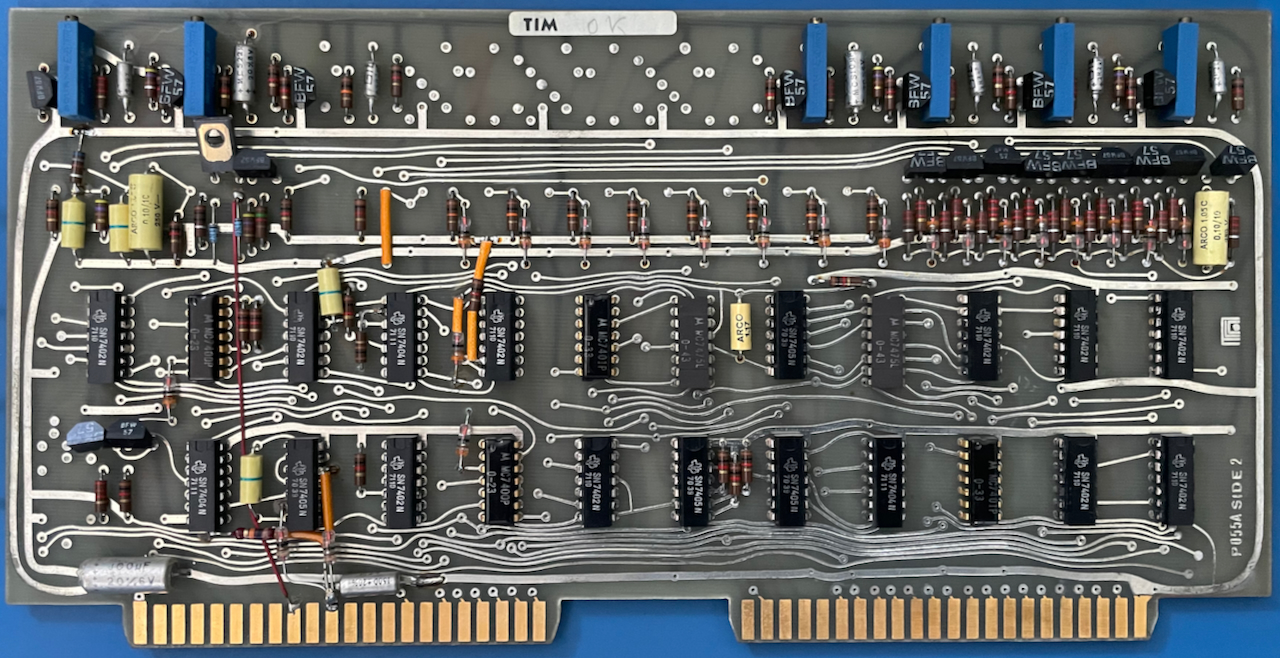

TIM P055 A

einige Detailbilder unserer MAEL

Zum Vergrößern der Bilder bitte anklicken

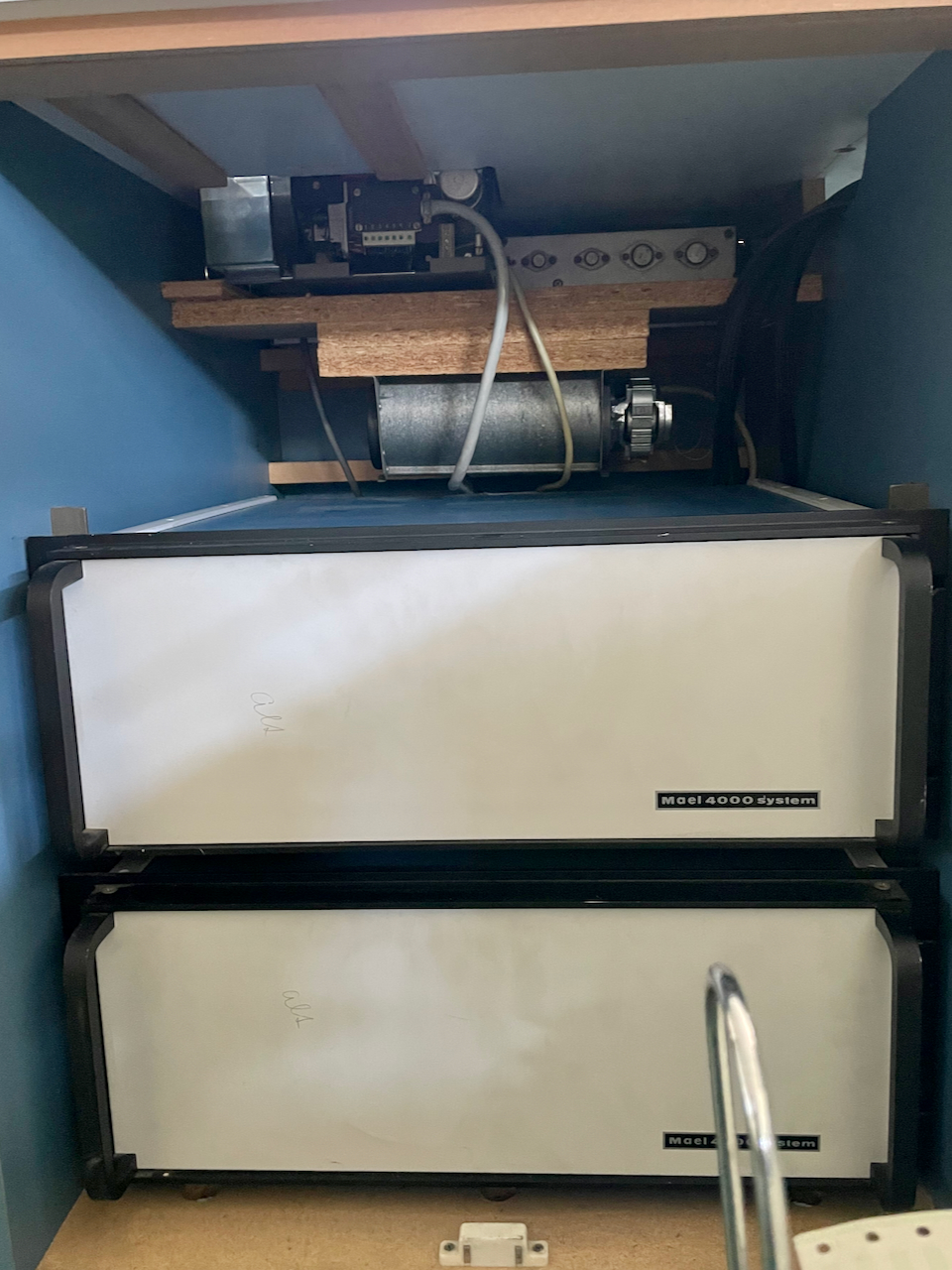

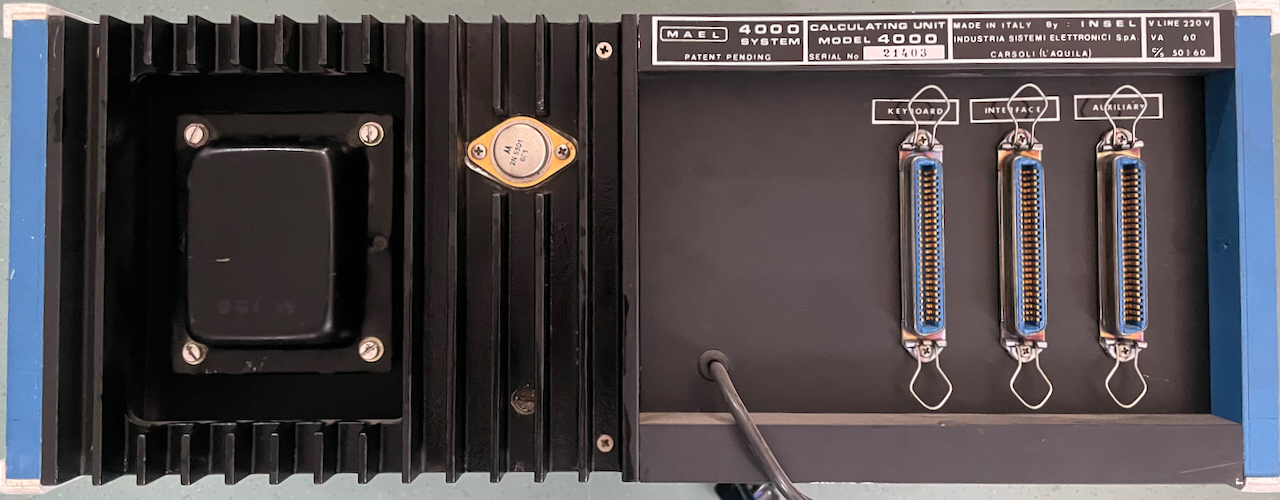

MAEL 4000 Zentral- und Erweiterungseinheit im Tischkabinett

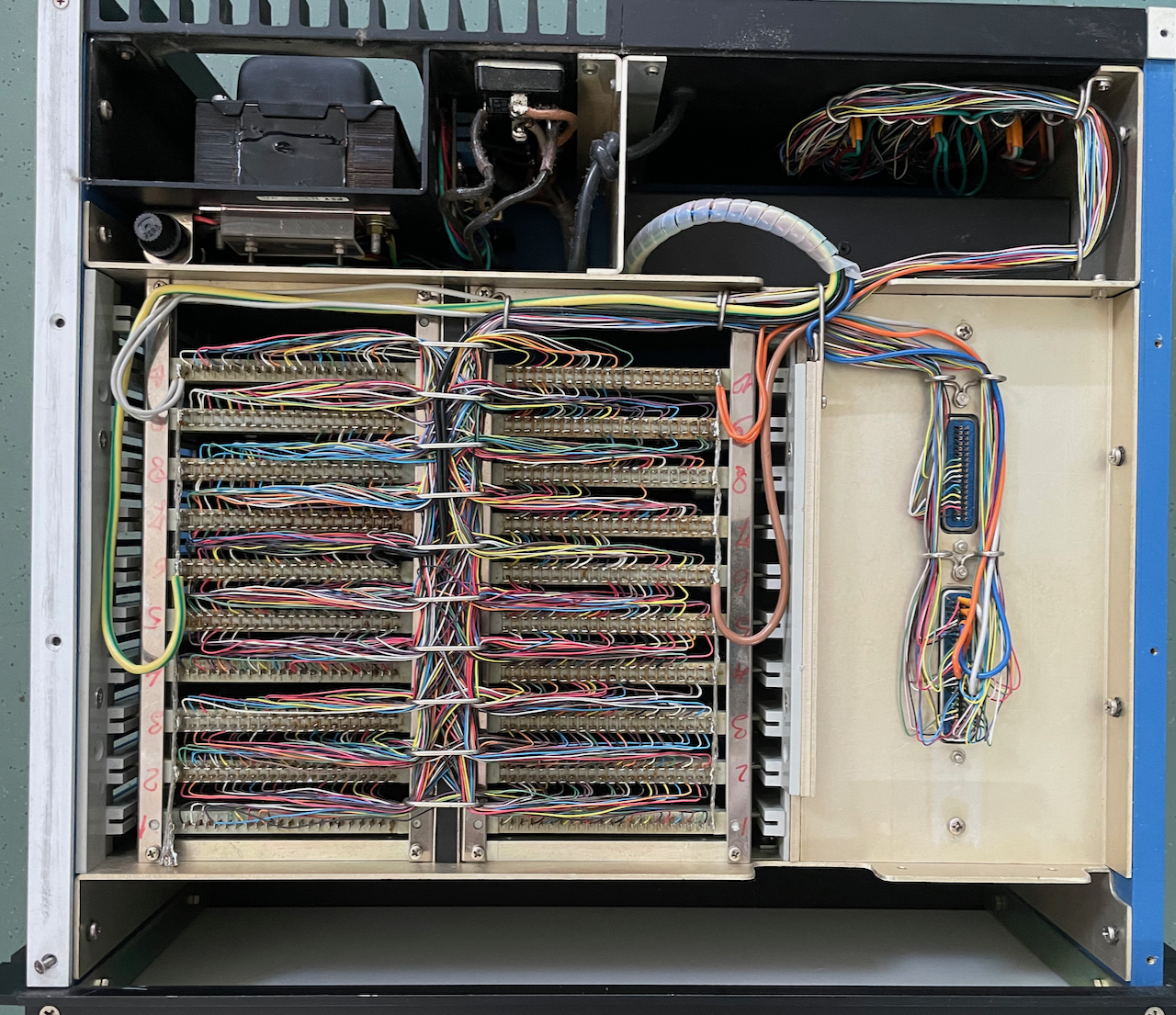

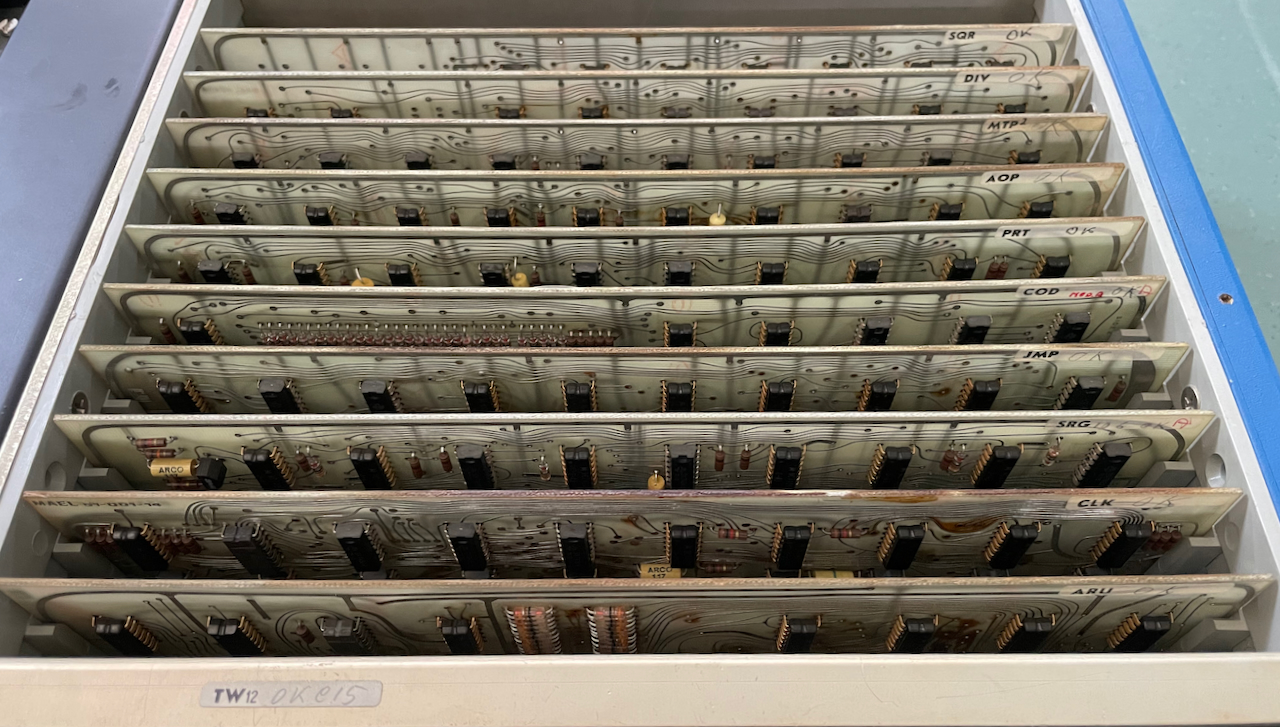

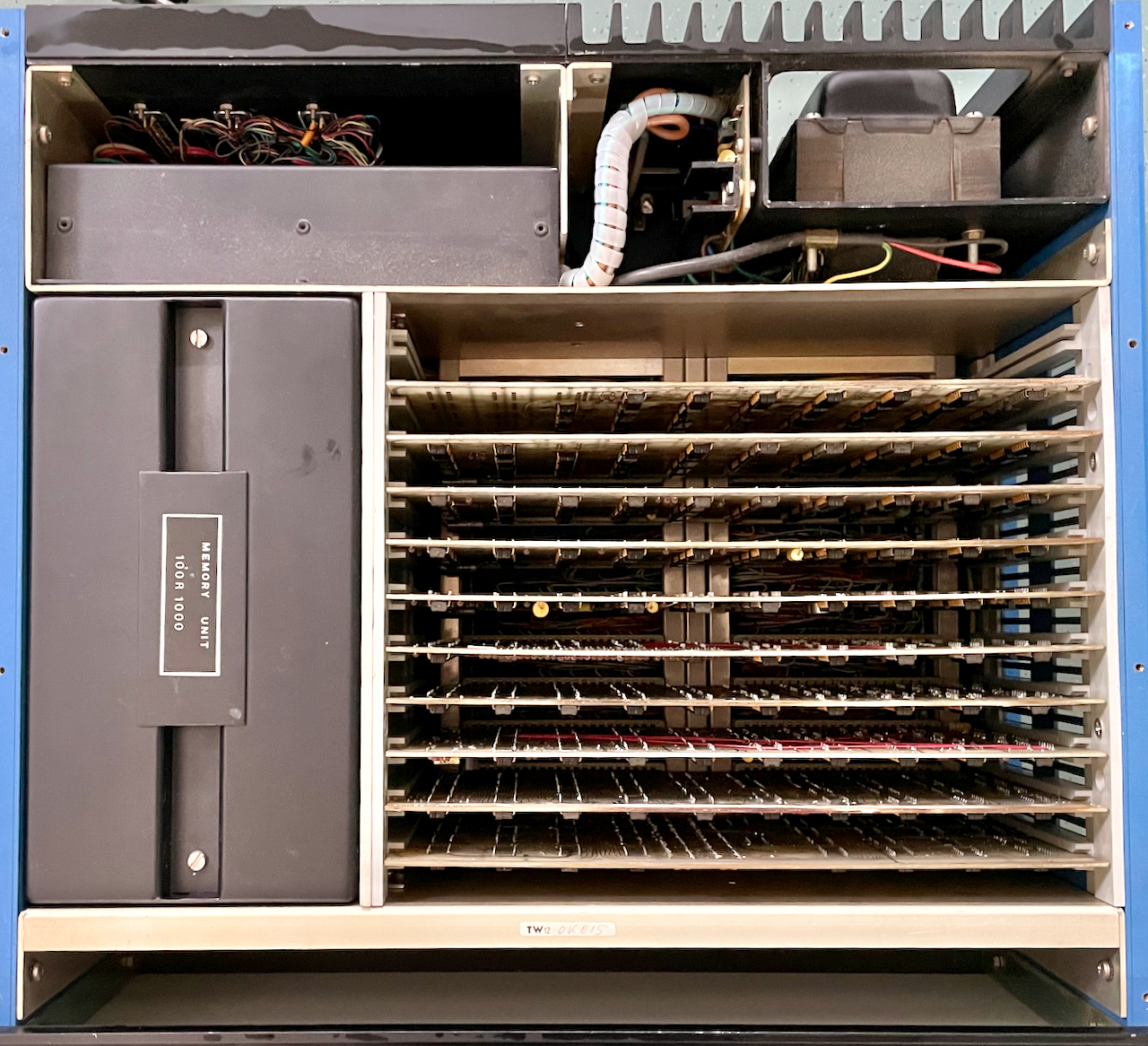

MAEL 4000 Blick in die Zentraleinheit

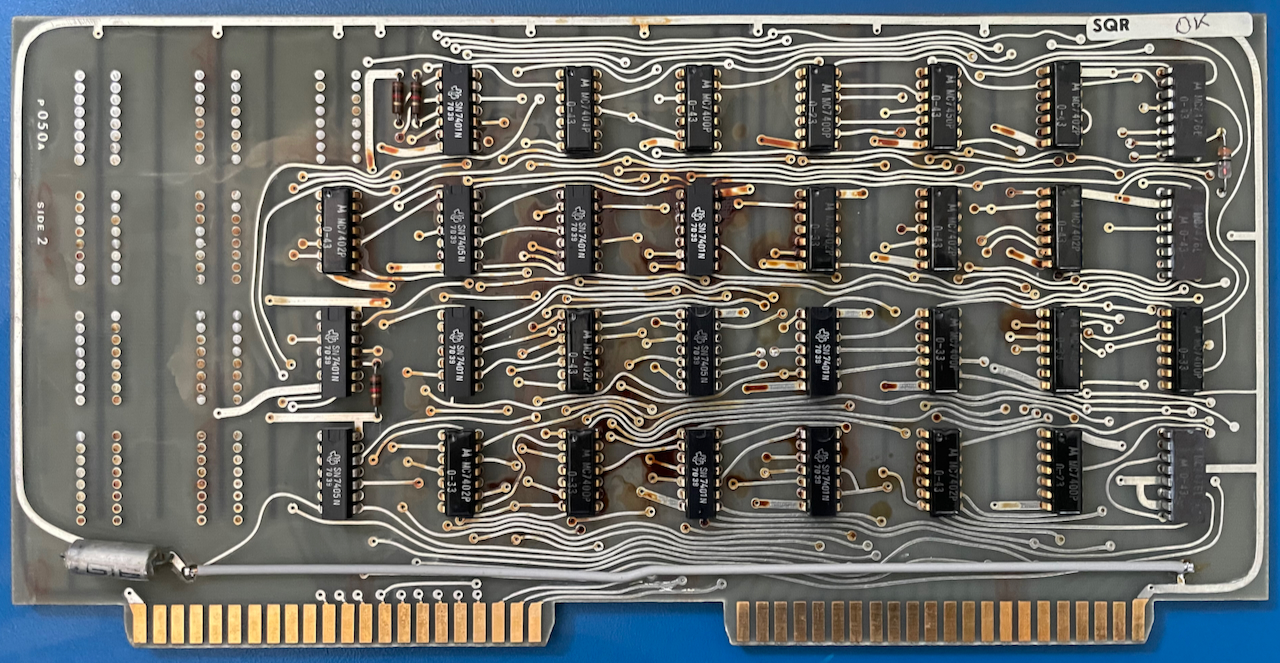

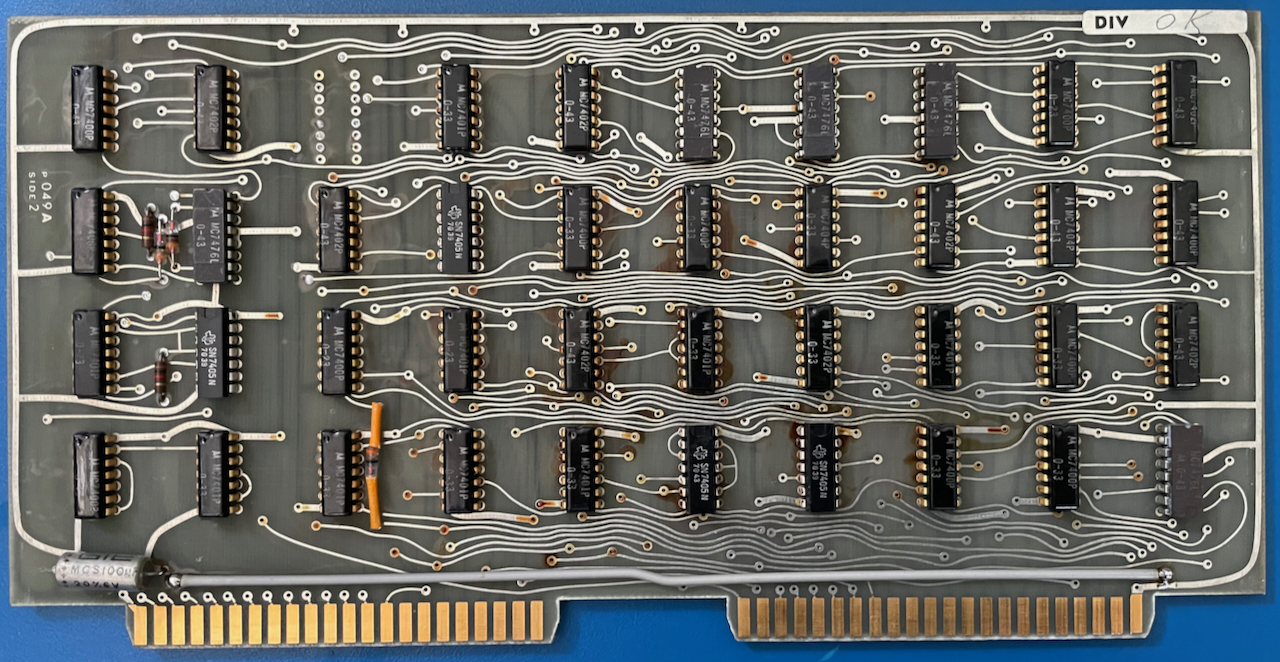

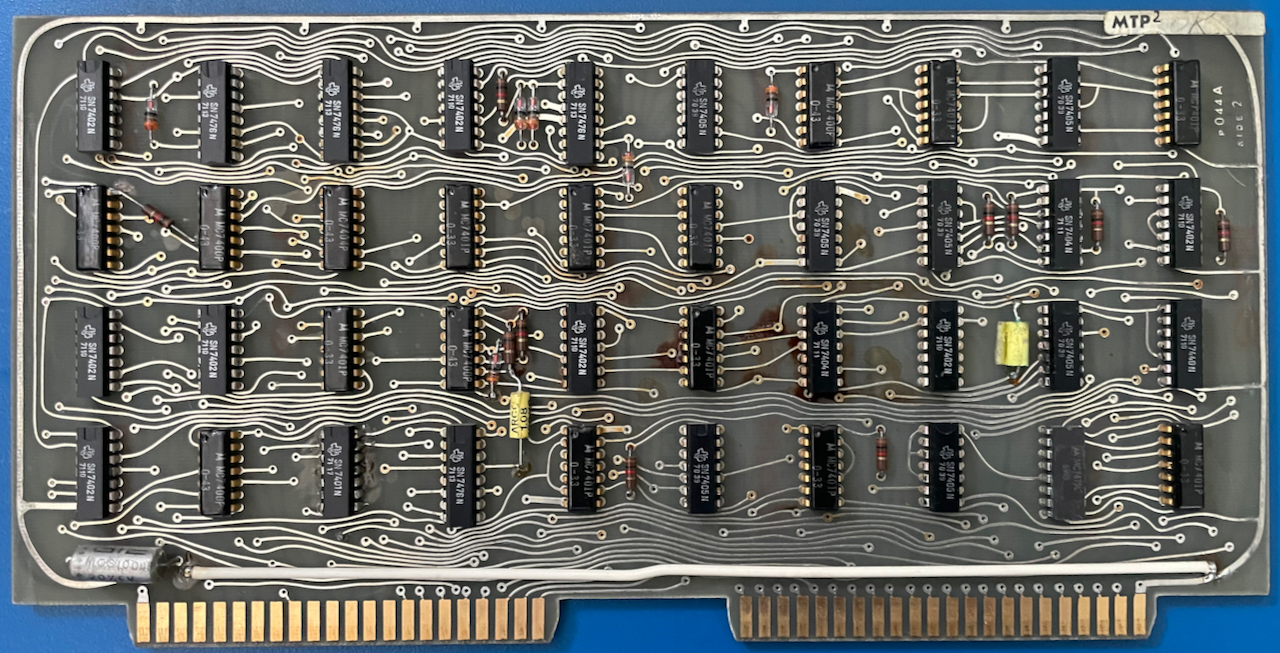

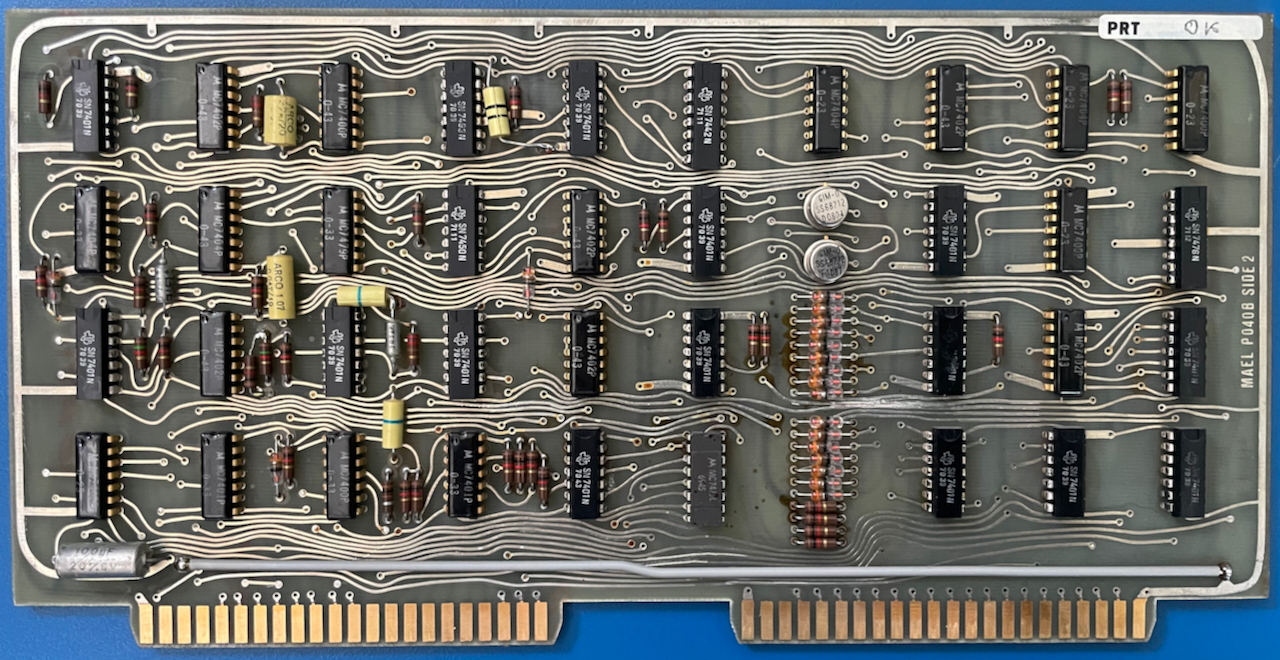

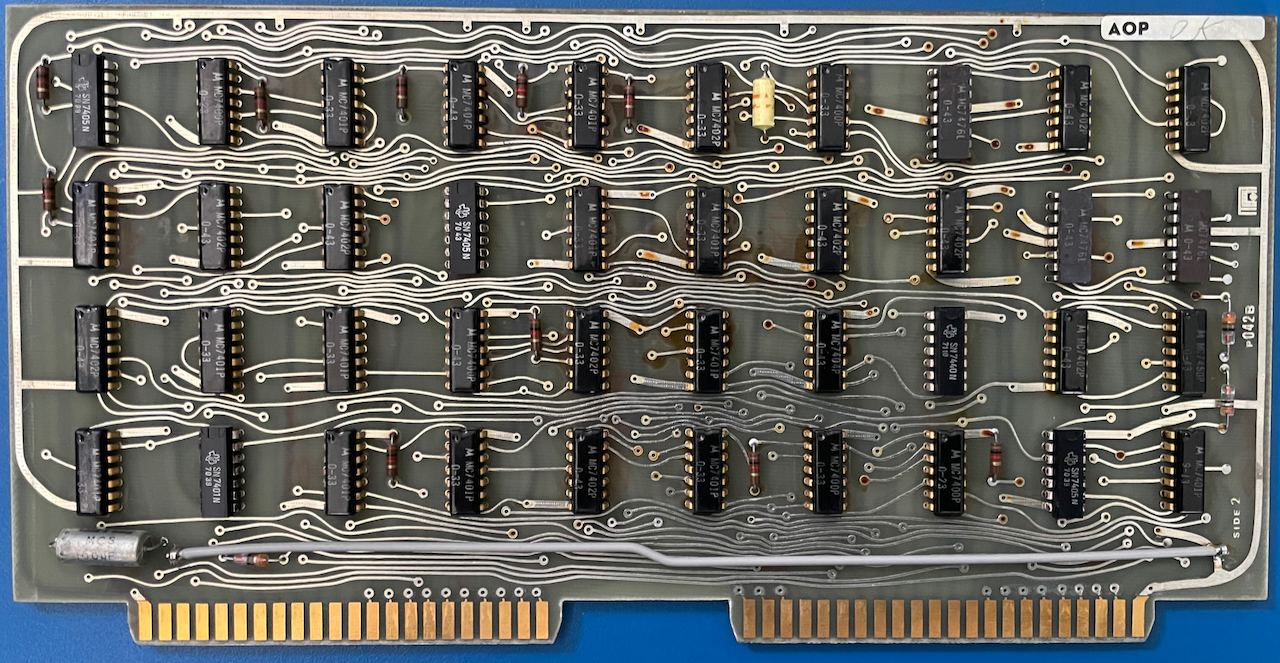

MAEL 4000 Platinen der Zentraleinheit: SQR, DIV, MTP2, AOP und PRT

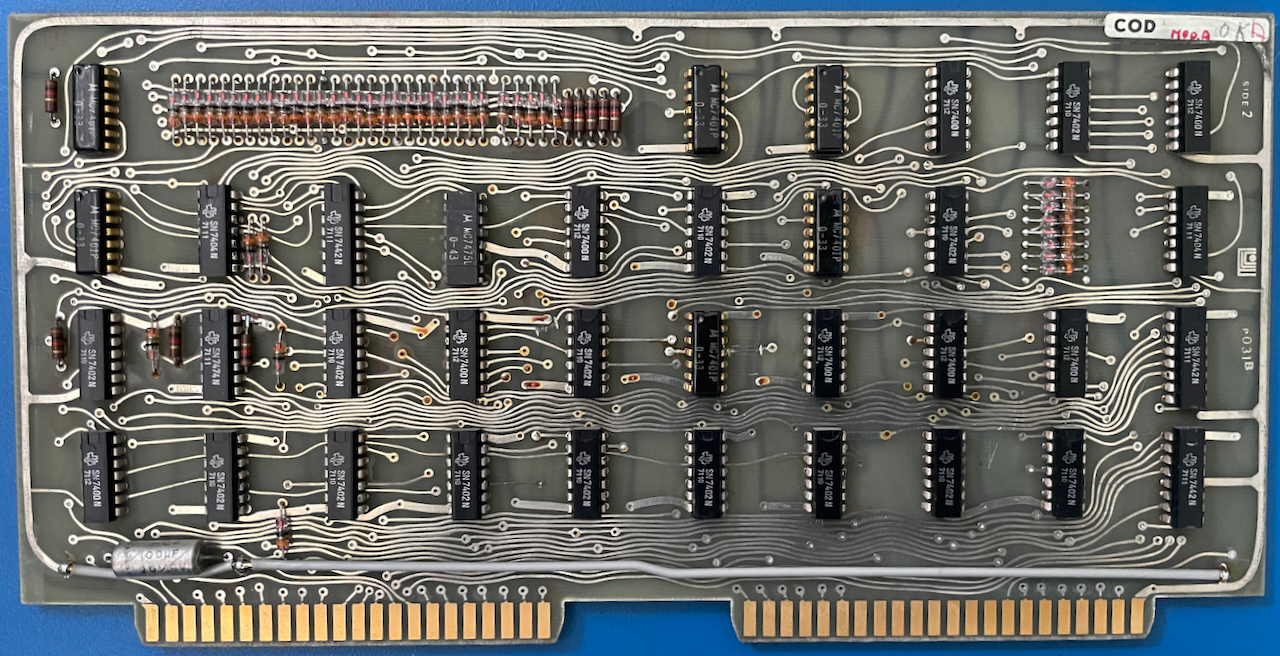

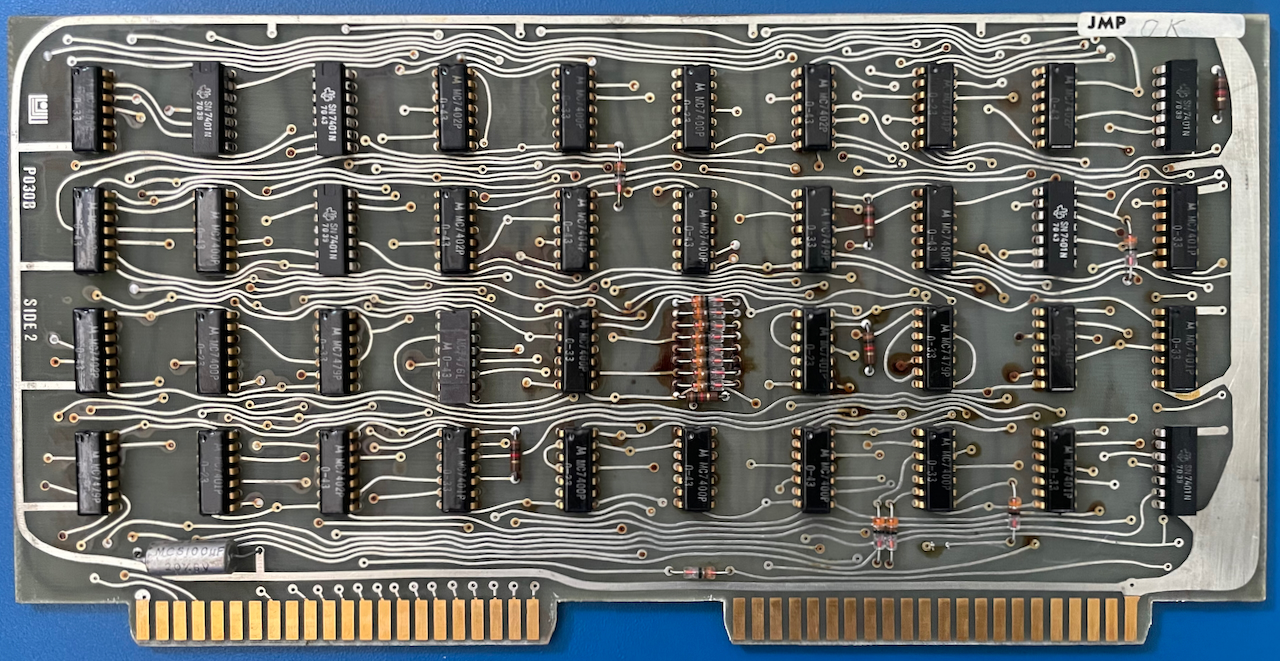

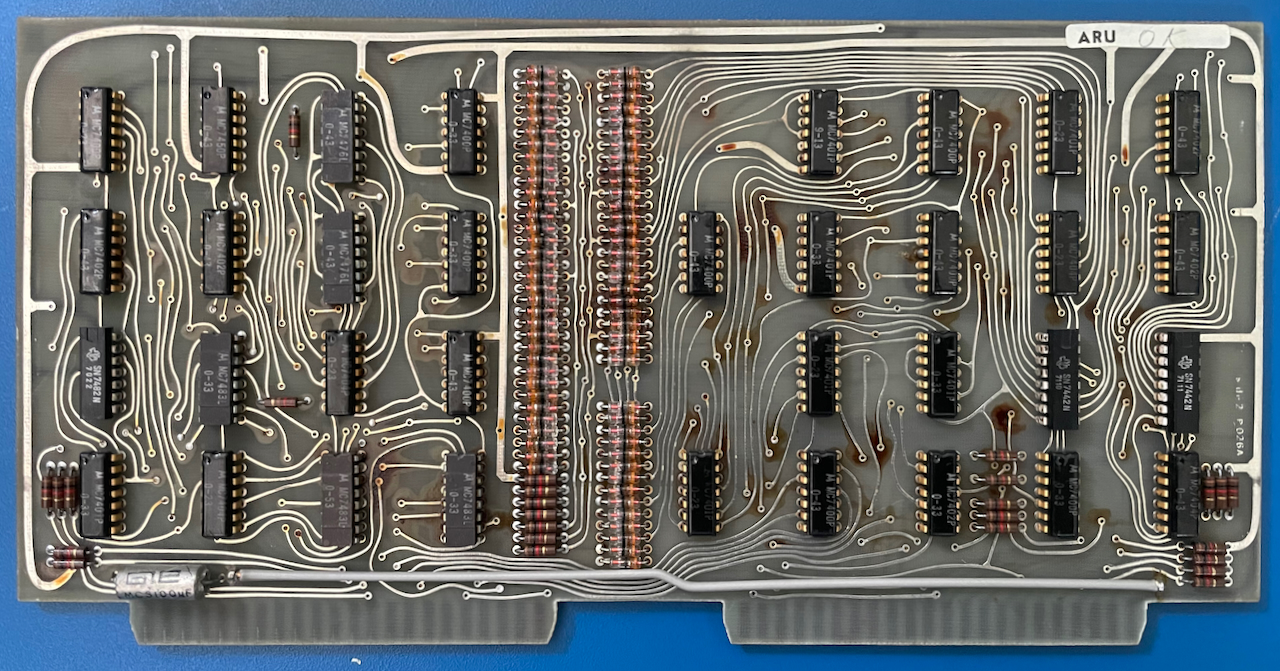

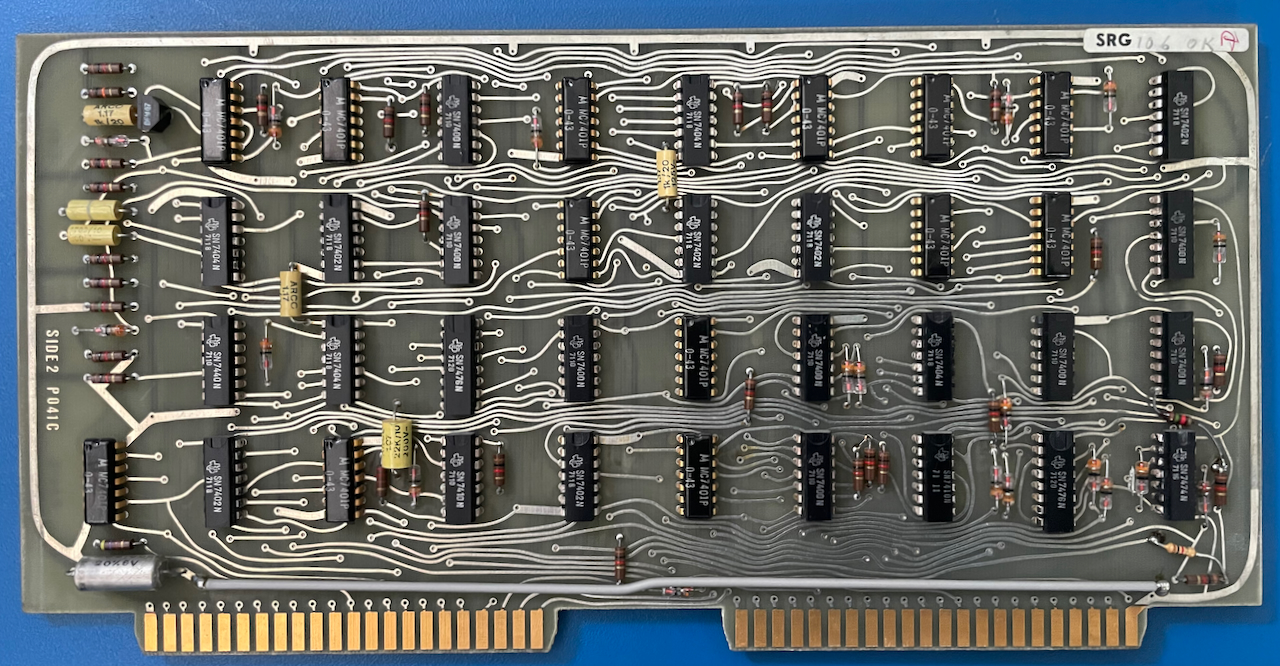

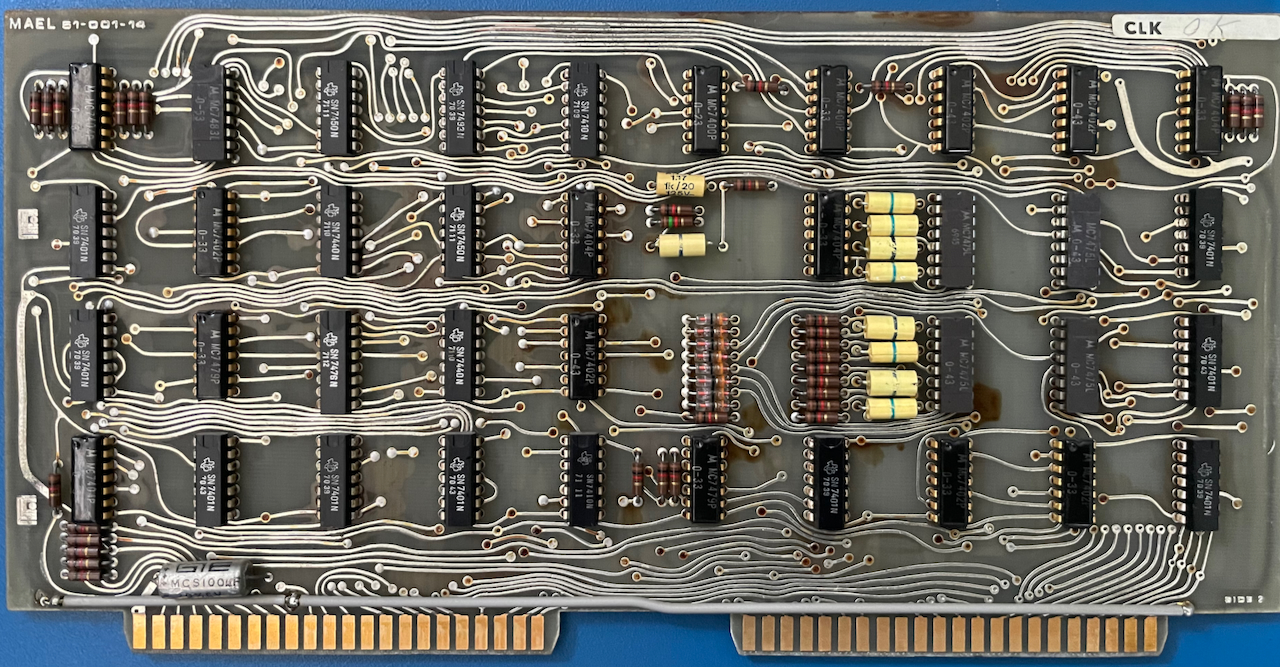

MAEL 4000 Platinen der Zentraleinheit: COD, JMP, SRG, CLK und ARU

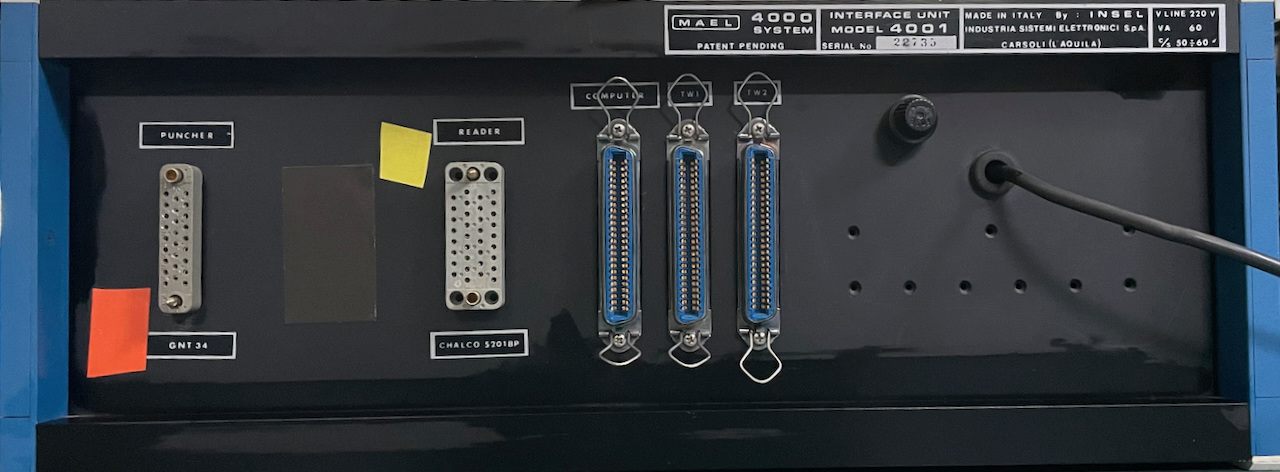

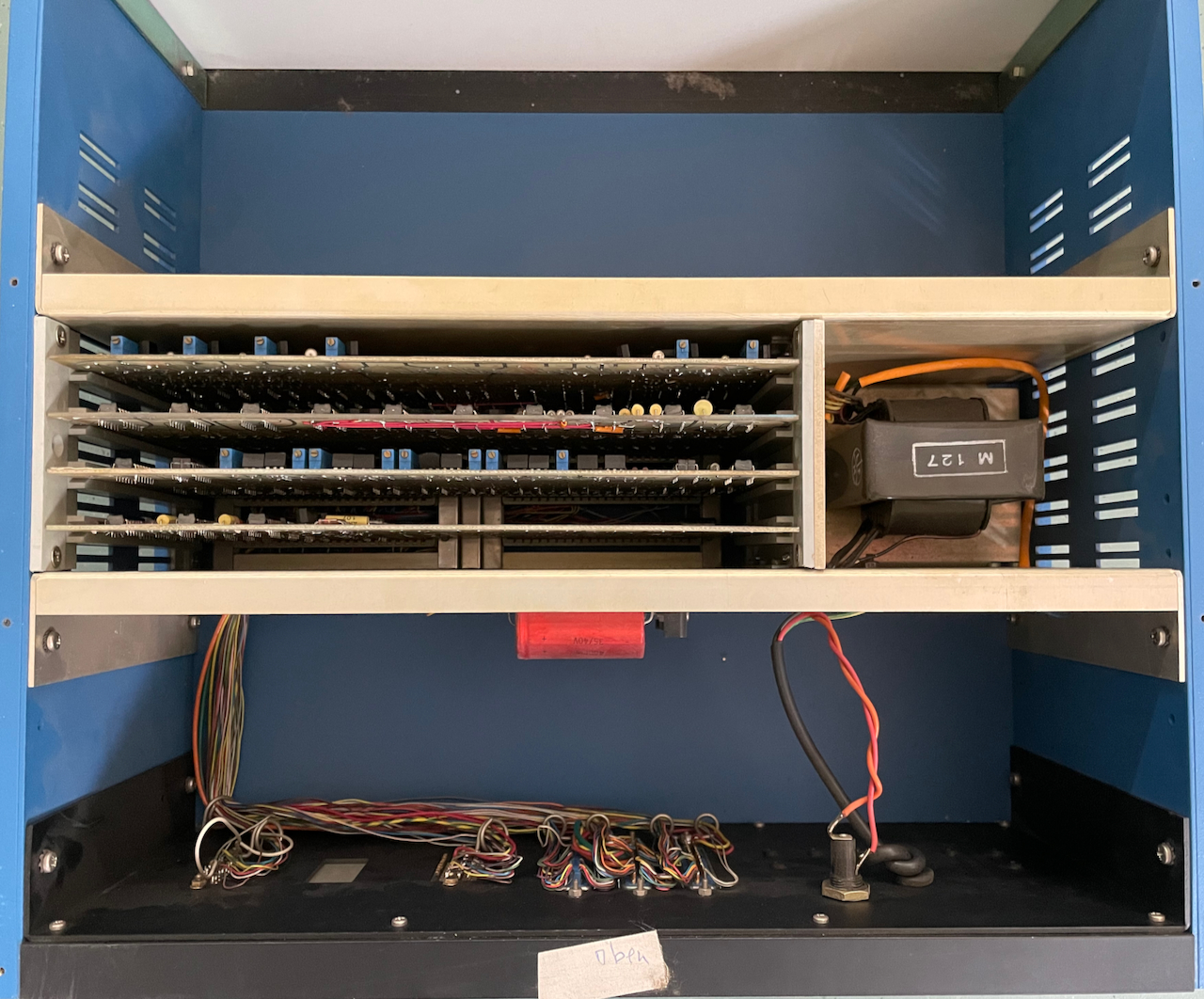

MAEL 4001 Blick in die Erweiterungseinheit

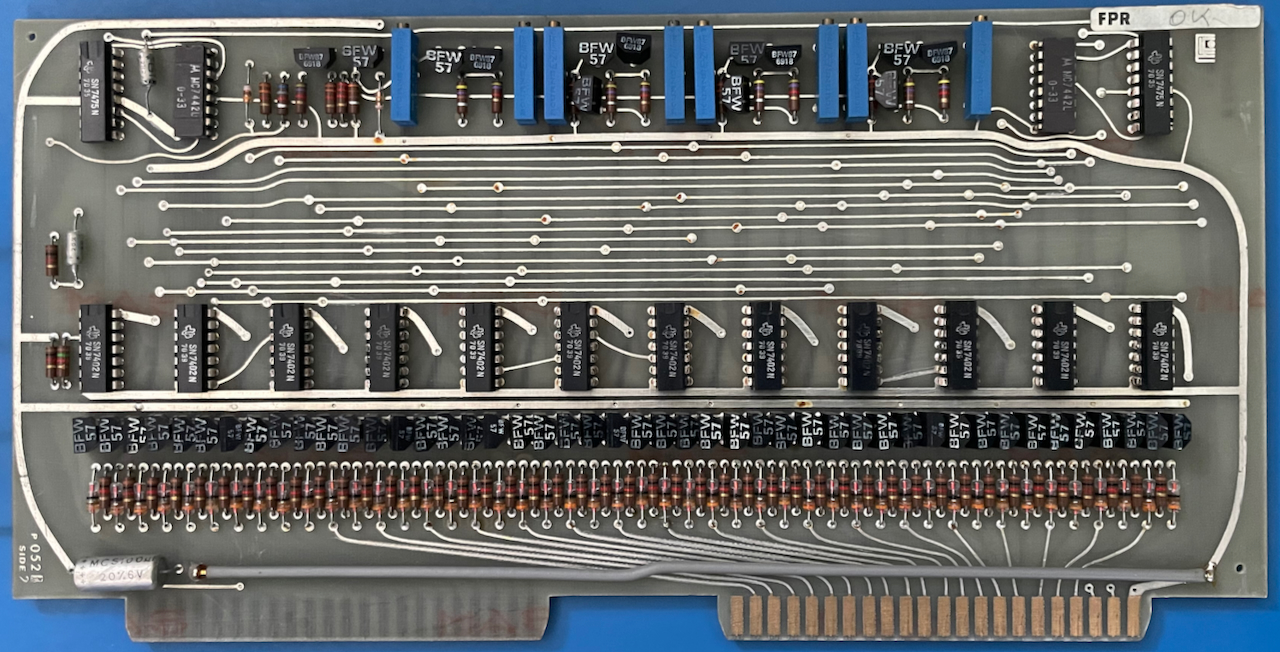

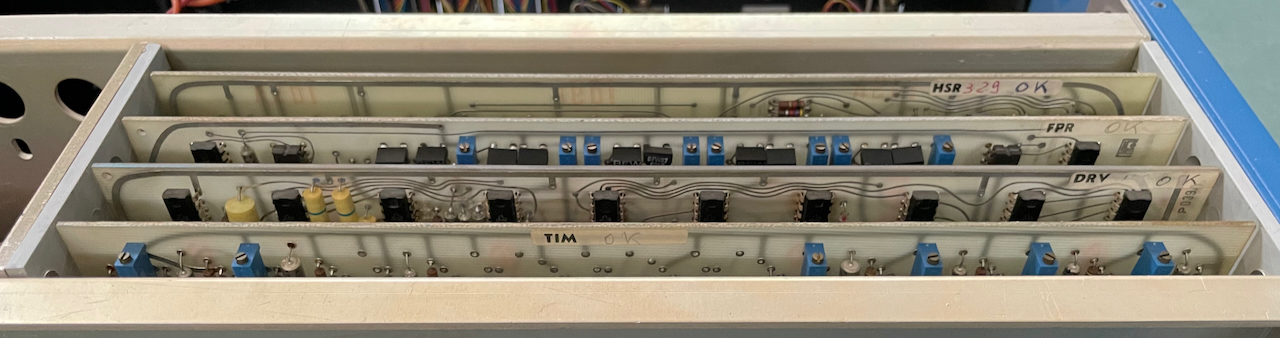

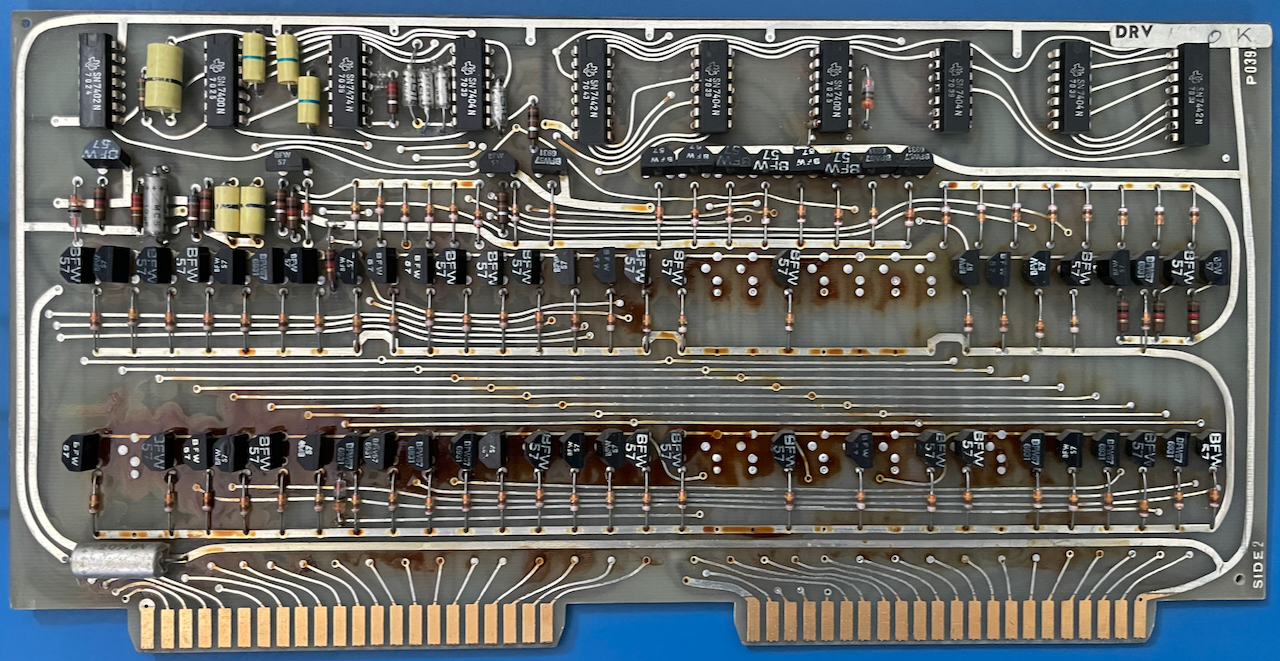

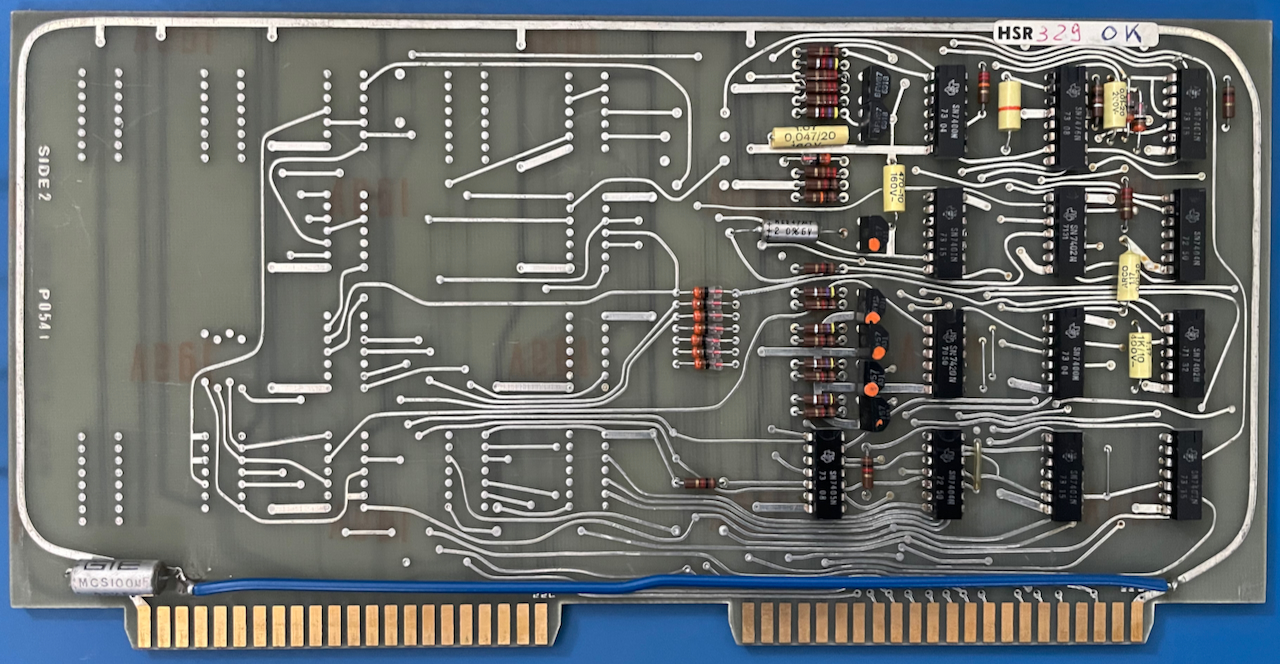

MAEL 4001 Platinen der Erweiterungseinheiteinheit: HSR329, FPR, DRV, TIM

Wiederinbetriebnahme der Anlage

______________________

*** wird fortgesetzt ***

Broschüren und Manuals zum Download

zum Download unserer Scans geht es hier
