Enigma Replika
*** ACHTUNG BAUSTELLE ! *** Stand: 23.9.2024
An dieser Stelle werden wir über die Bestandsaufnahme zu unserer Enigma Replika berichten. Die Seite wird kontinuierlich mit neuen Inhalten ergänzt.
einige Detailbilder unserer Enigma-Replika
Die Replika ist mit 5 Chiffrierwalzen ausgestattet. Vom Erbauer waren aber nur Walze 2 und Walze 3 bestückt. Entweder kam er nicht mehr zur Fertigstellung, oder er wollte die Walzen neu verdrahten. Wir haben Walze 5 gemäß dem Schema der zugehörigen Walze des Modells "I" bestückt, um die Replika in Betrieb nehmen zu können.
Zum Vergrößern bitte das Bild anklicken !

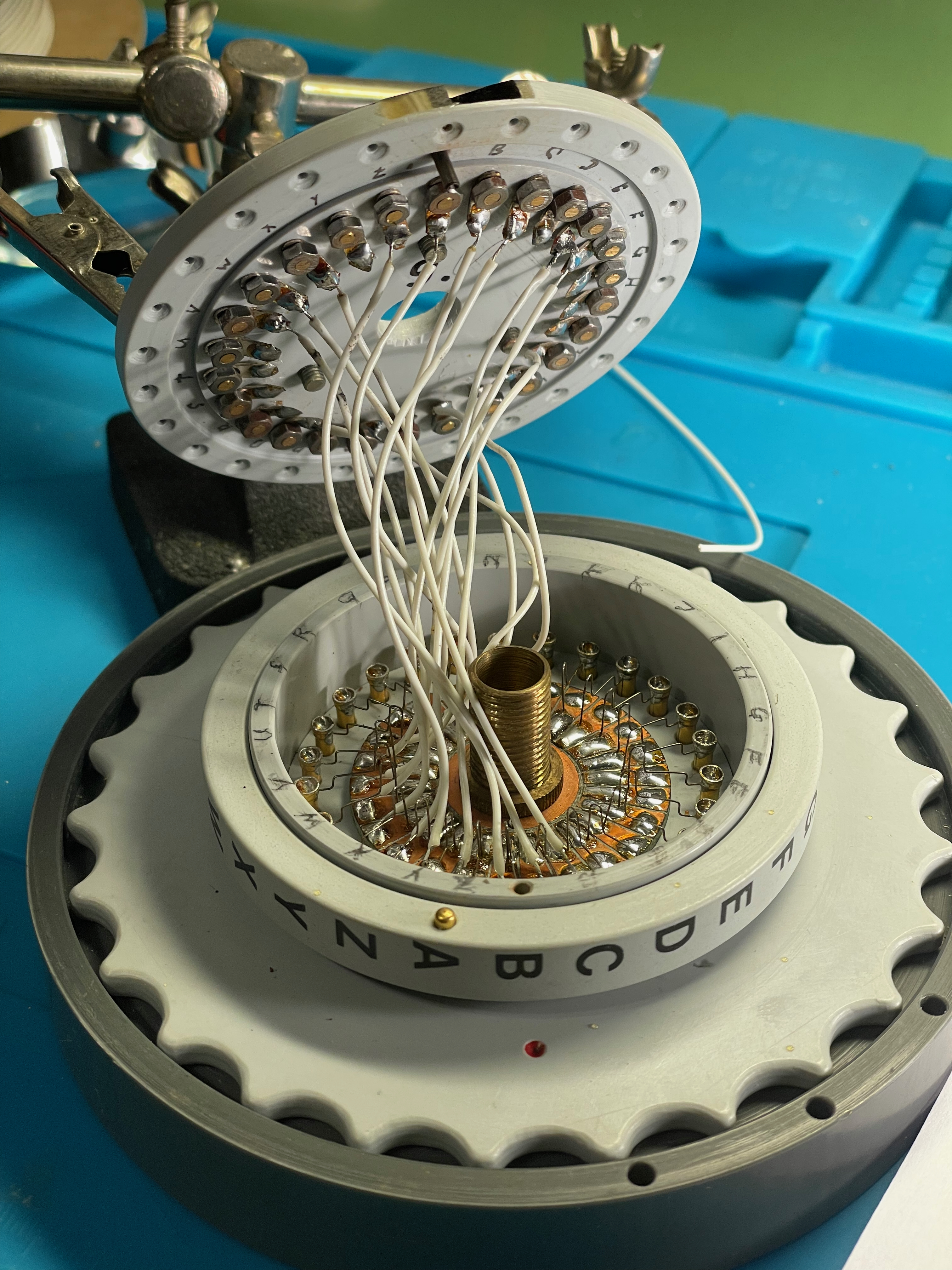

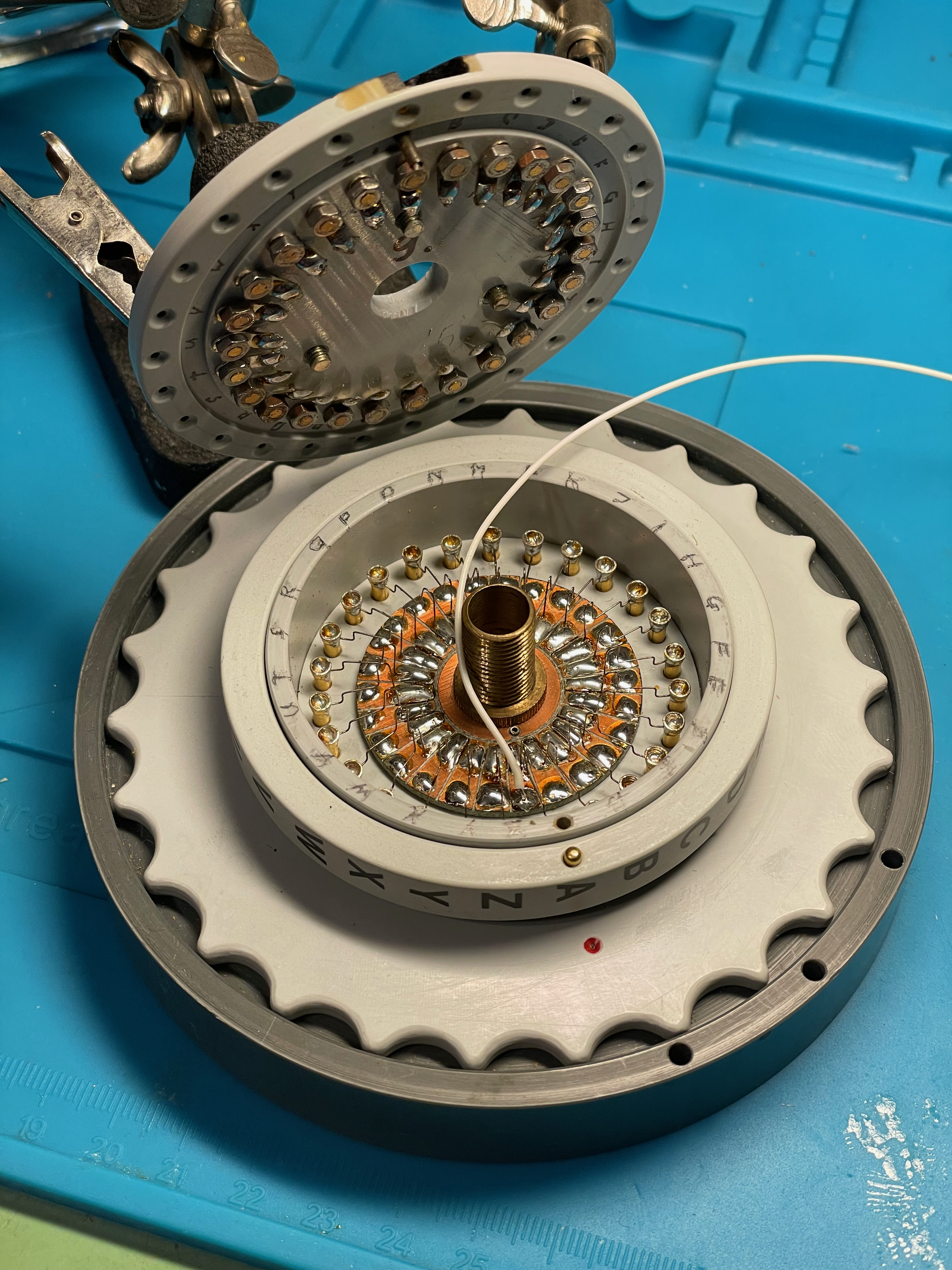

Ein Blick in die geöffnete Walze zeigt den Fortschritt der Neu-Verdrahtung.
Technische Details
Der innere Aufbau der Replika folgt leider nicht 100% dem Aufbau des Originals:
* ETW hat die Position "A" nicht oben, sondern verdreht einige Positionen nach hinten
* die Anordnung ETW - 3 Walzen - UKW ist spiegelverkehrt zum Vorbild aufgebaut
* der Transportmechanismus transportiert wie beim Original die rechte Walze zuerst, ...
* ... dadurch wird die Walze an der UKW (nicht an der ETW) als erste fortgeschaltet
* die Walzen 2 und 3 folgen keinem bekannten Schlüssel
* die Nocken für den Walzenantrieb liegen alle bei Stellung "A"
* die Buchstabenringe sind drehbar, die Lage der Nocken ist fix zum Walzenkörper
* Das Patchfeld an der Vorderseite ist außer Funktion.
ETW = Eintrittswalze, UKW = Umkehrwalze
Bedingt durch diese Änderungen ist die Replika mit keinem Schlüsselsatz einer "echten" Enigma kompatibel. Zur Zeit kann eine Verschlüsselung mit dieser Maschine nur an dieser auch wieder entschlüsselt werden, nicht aber mit einer "echten" Enigma.
Aktuelle Walzen-Verdrahtung:
die ETW hat die Anordnung
ABCDEFGHIJKLMNOPQRSTUVWXYZ
Walze 1: frei
Walze 2:
ABCDEFGHIJKLMNOPQRSTUVWXYZ
GKHJADFIELMCBVXZNUOPSYQTRW
Walze 3:
ABCDEFGHIJKLMNOPqRSTUVWXYZ
FJACLMDKHEBIGORVuQWYTPSZNX
Walze 4: frei
Walze 5:
ABCDEFGHIJKLMNOPqRSTUVWXYZ
VZBRGITYUPSDNHLXAWMJQOFECK
UKW:
ABCDEFGHIJKLMNOPQRSTUVWXYZ
DFQALBONZXREUHGTCKVPMSYJWI
Bedienung der ENIGMA
*** wird fortgesetzt ***
Broschüren und Manuals zum Download
zum Download div Dokumente geht es hier
